K202 Paramètres techniques
·P1: alimentation électrique:
DC12V·sortie: relais ((courant max.10A)
·Current de veille: 15 uA
·Capacité d'empreintes digitales: 120 pièces

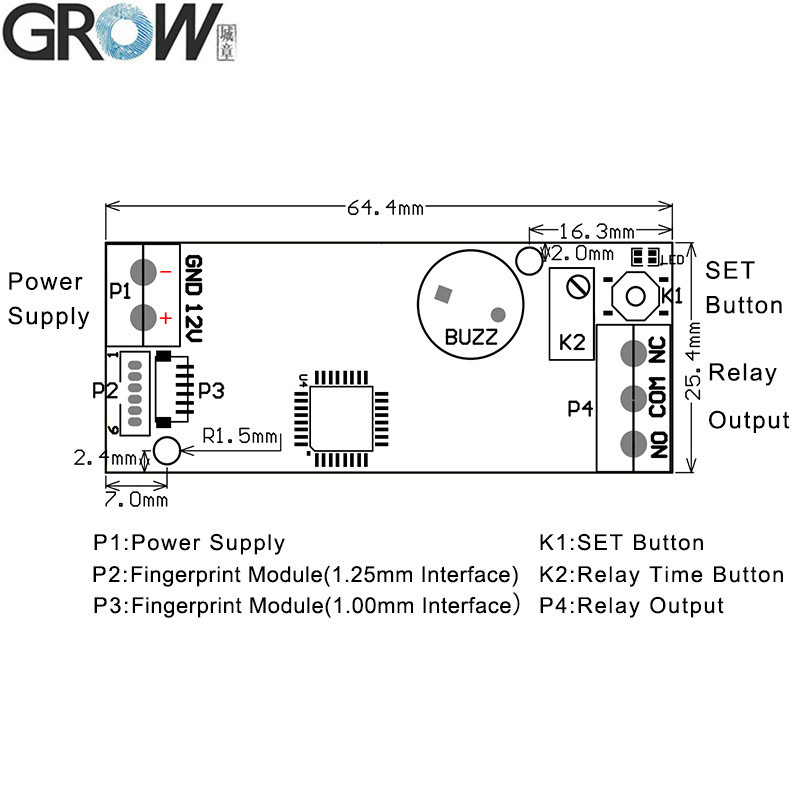

·Taille: 64,4*25,4 mm
·P2: MX espace 1,0 mm 6 broches du module d'empreintes digitales ((peut connecter R502, R502-A, R503)
·P3: MX espace 1,25 mm 6 modules d'empreintes digitales à broches ((peut connecter R300,R301T,R303,R303T,R305,R306,R307,R501)

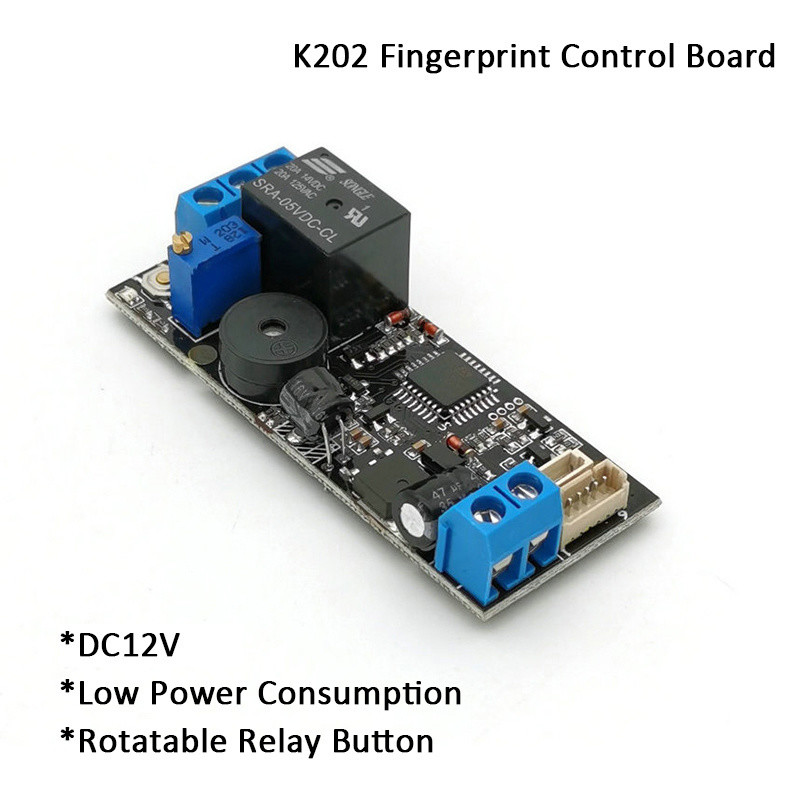

K202 est conçu pour une faible consommation d'énergie, l'alimentation est DC12V, le temps de relais peut être réglé en tournant le bouton, temps de relais: 0,5-13 secondes.
Il est très facile d'enregistrer l'empreinte digitale, il suffit d'appuyer sur le bouton SET pour enregistrer l'empreinte digitale et appuyez longtemps sur le bouton SET pour revenir à la valeur par défaut d'usine.
K202 Instruction de fonctionnement
1. Bouton de réglage:Appuyez sur le bouton SET en peu de temps,la lumière bleue clignote rapidement et le système est en état de registre, mettez le doigt sur la zone de collecte des empreintes digitales, le registre des empreintes digitales réussit lorsque vous entendez de la musique.Les empreintes digitales peuvent être enregistrées en continu lorsque le système est en état de registre; si vous n'avez pas besoin d'ajouter d'autres empreintes digitales, attendez quelques secondes.
2Retour à l'usine par défaut:Appuyez sur le bouton SET jusqu'à ce que vous entendiez le bip "Di" et la musique, cela signifie que l'opération d'initialisation a réussi.

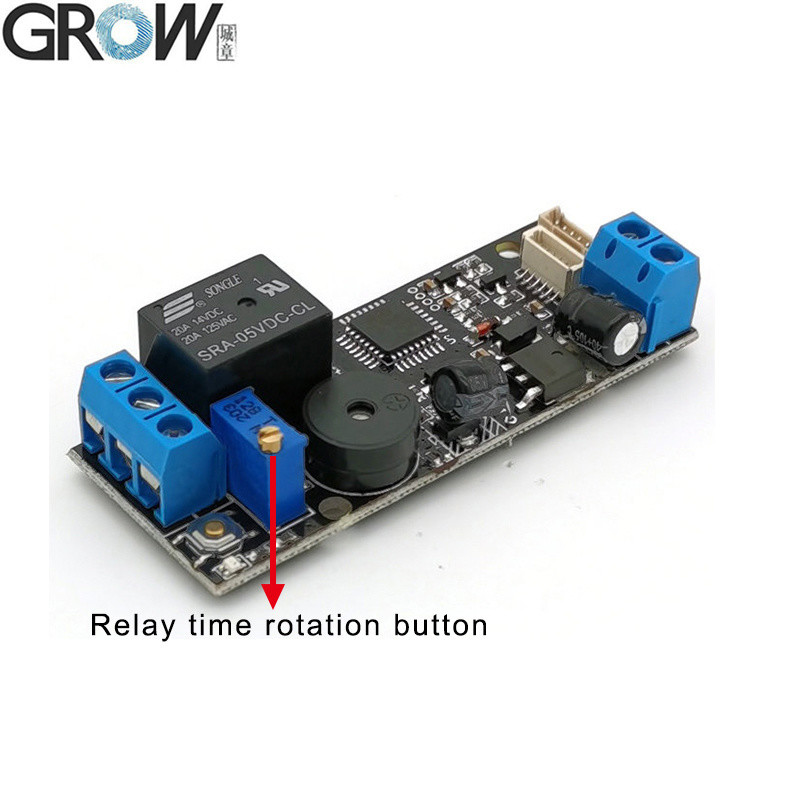

3- Régler le temps de relais:Retournez K2 pour régler le temps de fermeture du relais de 0,5 à 13 secondes.
4.Utilisation:Appuyez sur le doigt, le relais se ferme après le passage de l'empreinte digitale, et le temps de fermeture est déterminé par K2.
Nom de l'organisme:1. Tous les feux d'indication sont éteints en état de veille et les feux sont allumés en état de fonctionnement;
2. Toute empreinte digitale peut être utilisée à l'état d'usine, mais la fonction sera invalide une fois l'empreinte digitale enregistrée.

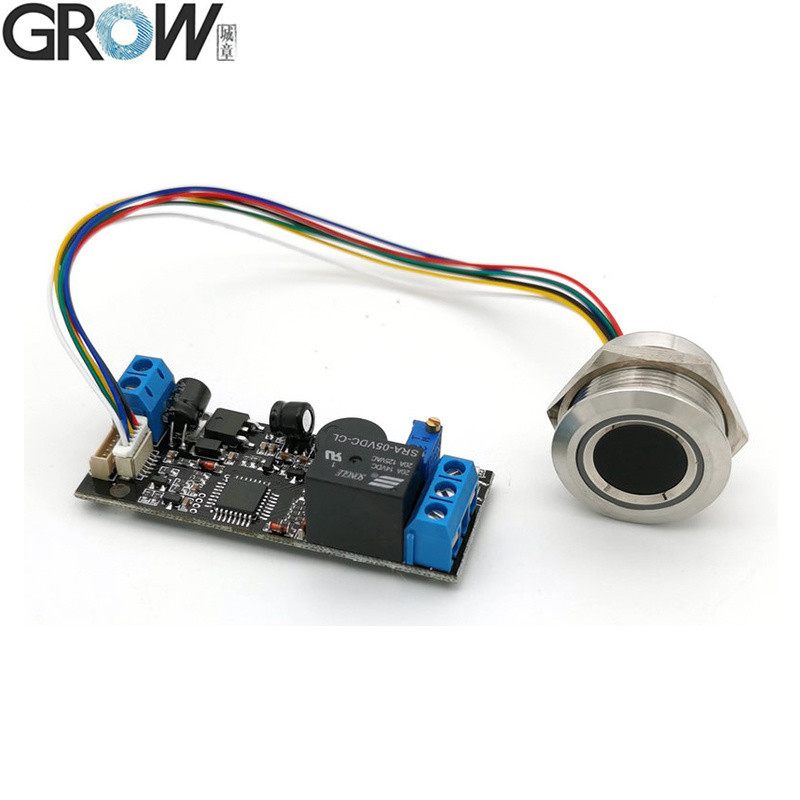

Le K202 peut être utilisé avec le module d'empreintes digitales R300,R301T,R303,R303T,R305,R306,R307,R501,R502,R502-A,R503

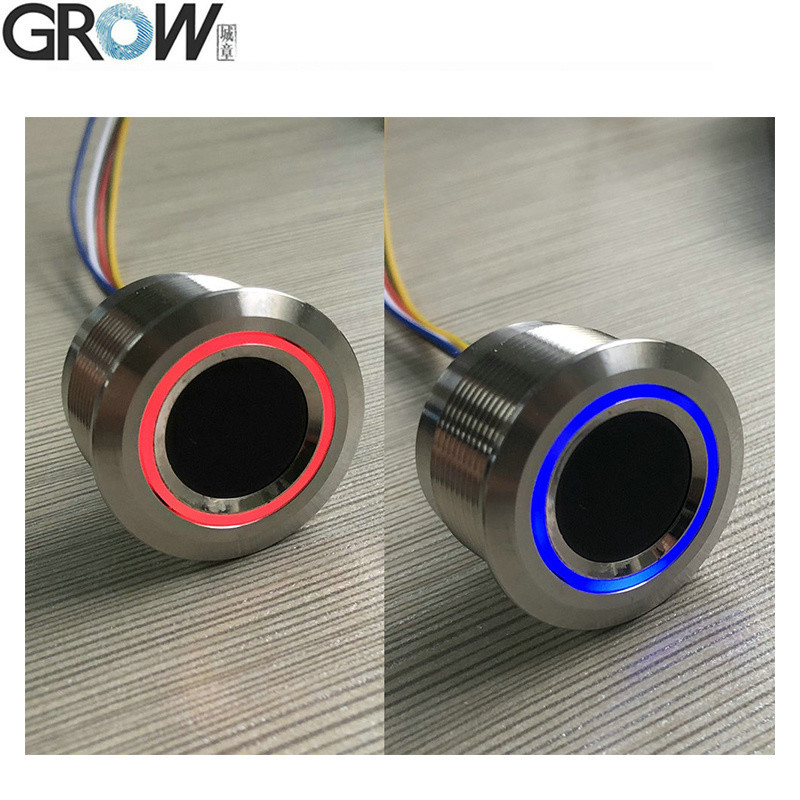

R503 Spécification
| Modèle |
R503 |
| Le type |
Module d'empreintes digitales de capacité |
| Interface |
Le montant de l'allocation est calculé à partir de l'allocation. |
| Résolution |
508 DPI |
| Voltage |
DC 3,3 V |
| Capacité des empreintes digitales |
200 |
| Système de détection |
192*192 pixels |
| Courant de fonctionnement |
20 mA |
| Courant de veille |
Voltage typique en veille tactile: 3,3 V, courant moyen: 2 uA |

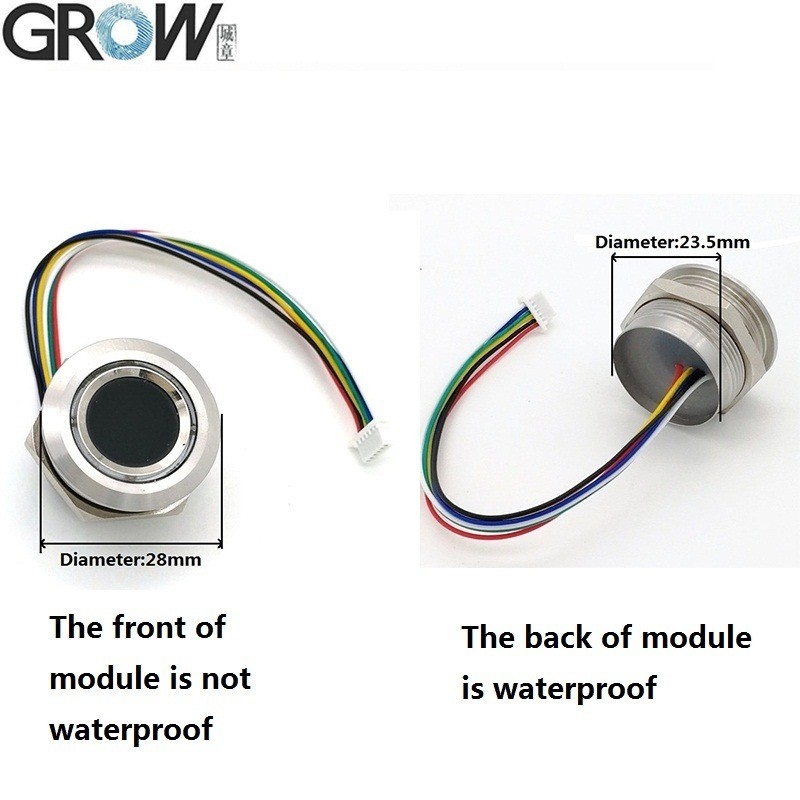

| Taille externe du module d'empreintes digitales |
Diamètre 28 (mm) |
| Taille interne du module d'empreintes digitales |
Dépouilleur de chaleur |
| Hauteur du module d'empreintes digitales |
19 mm) |
| Zone de collecte effective |
Démètre 15,5 mm |
| Connecteur |
MX1.0-6Pin |
| Contrôle à LED |
Je suis désolé. |
| Couleur LED |
Bleu et rouge |
| Vitesse de balayage |
< 0,2 seconde |
| Vitesse de vérification |
< 0,3 seconde |
| Méthode de mise en correspondance |
1:1; 1:N |
| RFR |
Jusqu'à 1% |
| - Je ne sais pas. |
≤ 0,001% |
| Environnement de travail |
-20C à 60C |
| Humidité de travail |
10 à 85% |
| Capacité antistatique |
15KV |
| Intensité de résistance à l'abrasion |
1 million de fois |
| Taux de débit des communications (UART): |
(9600 × N) bps où N = 1 ~ 12 (par défaut N = 6, c'est-à-dire 57600 bps) |
Fichiers de produits
· Fournir des fichiers SDK de référence gratuits pour Arduino, Android, Net, Windows et ainsi de suite.
· Fournir un manuel d'utilisation
Vous pouvez télécharger le manuel d'utilisation R503 à partir de ce lien:
La Commission a examiné les informations fournies par les autorités chinoises.
Vous pouvez télécharger le manuel d'utilisation K202 à partir de ce lien:
La Commission a examiné les informations fournies par les autorités chinoises.
Si vous avez besoin de fichiers SDK, contactez-nous.
