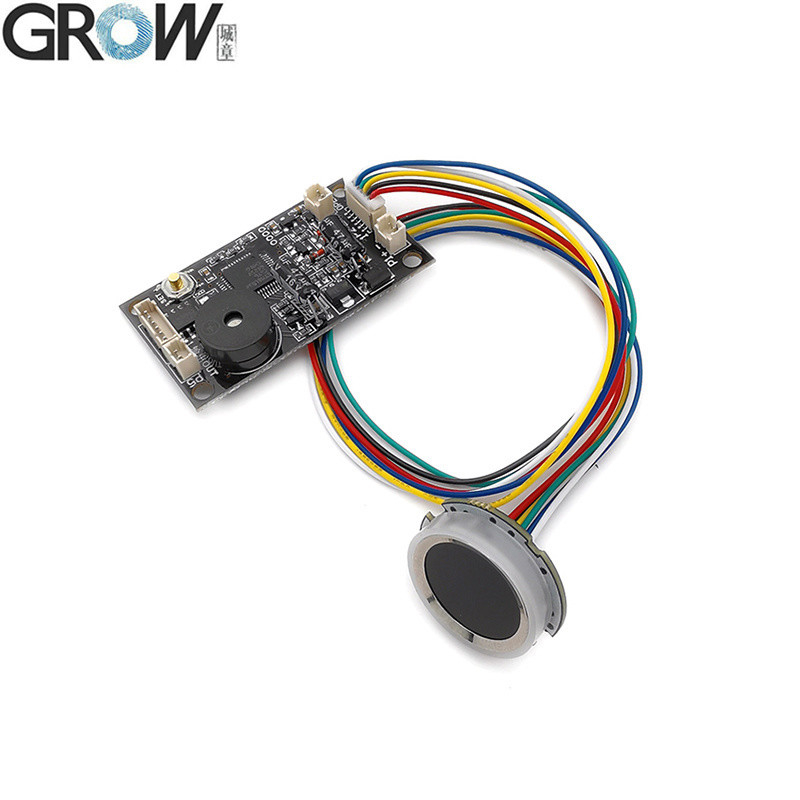

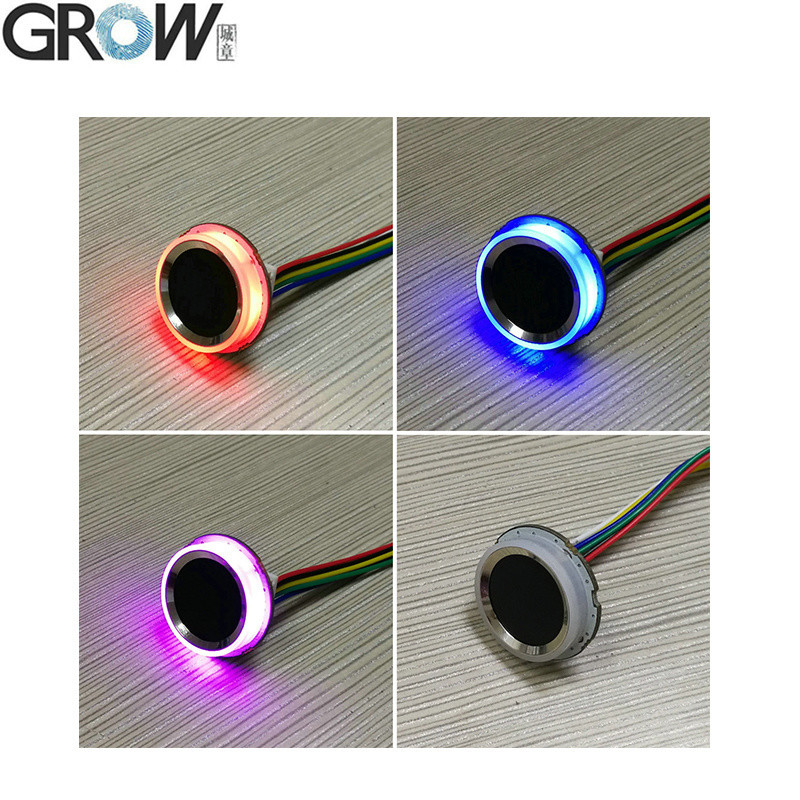

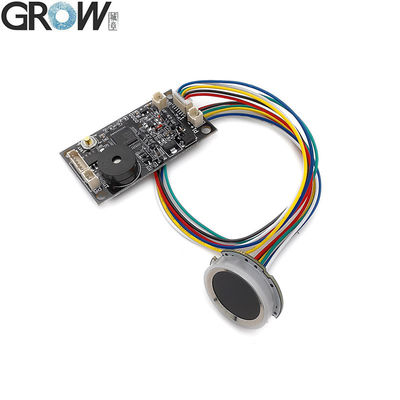

Panneau de commande d'empreintes digitales standard LED à anneau circulaire avancé

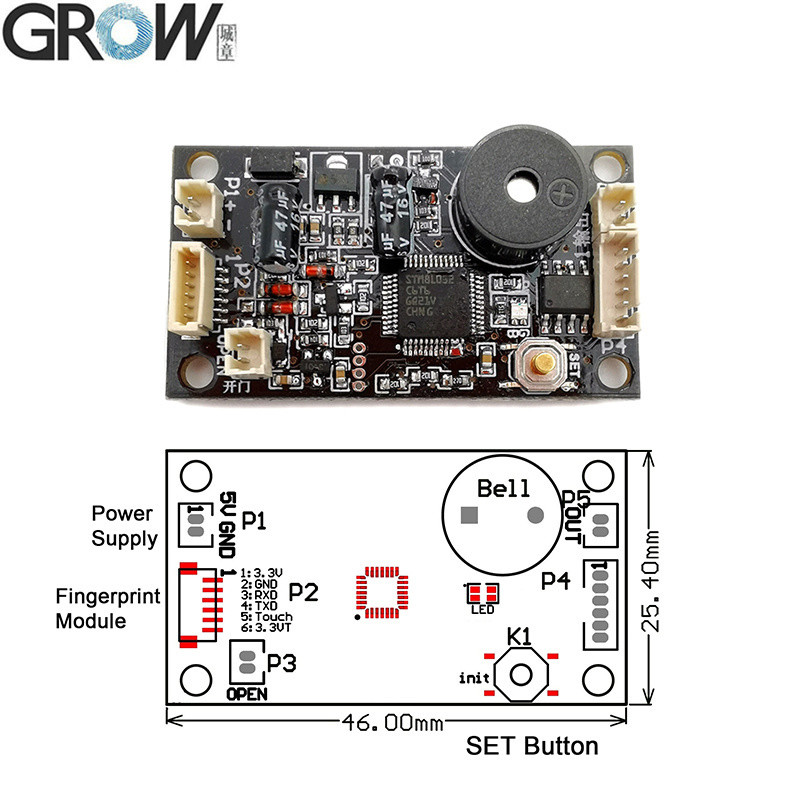

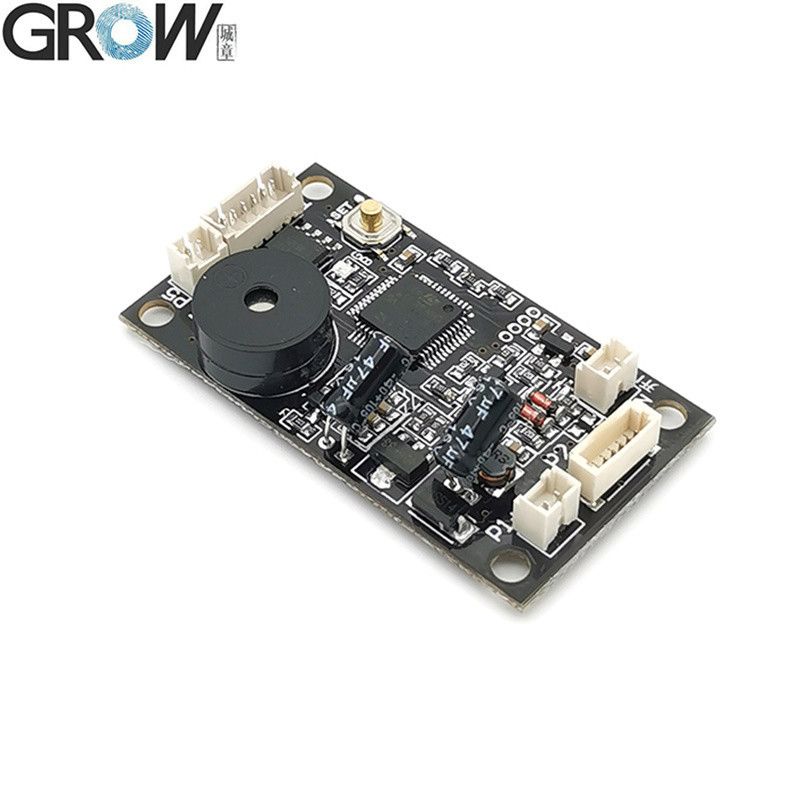

Paramètres techniques KS200

4*batterie AA ou DC3.7-6.5V, sortie moteur, faible consommation d'énergie, fonction administrateur/utilisateur
·Alimentation électrique:DC3.7V-6.5V
·Current en mode veille: < 7 uA
·sortie: DC 5 à 6 V,1.5A ((Pic:2.5A)
·Empreinte digitale de l'administrateur: 20 pièces
·Impression digitale de l'utilisateur: 180 pièces
·Alarme basse tension:4.8V (batterie sèche)
3.5V (batterie au lithium)


Mode de fonctionnement du moteur:
1Avance 0,5 seconde → repos 5 secondes → retour 0,5 seconde.
2En avant 1 seconde → repos 5 secondes → marche arrière 1 seconde.
3En avant une seconde.
4En avant 2 secondes.
5. Mode de verrouillage automatique
6En mode attente.



Instruction de fonctionnement KS200

1 Impression digitale de l'administrateur du registre:
Appuyez longtemps sur le bouton SET, relâchez le doigt quand il montre la lumière bleue de l'indicateur sur la carte de commande, maintenant l'indicateur du module d'empreintes digitales clignote rapidement,Mettez le même doigt d'administrateur à plusieurs reprises dans la zone de collecte des empreintes digitales jusqu'à ce que l'écoute de la musique signifie enregistrement des empreintes digitales réussie. L'empreinte digitale peut être enregistrée en continu et elle peut enregistrer 20 pièces d'empreinte digitale de l'administrateur; si vous n'avez pas besoin d'ajouter d'autres empreintes digitales, attendez quelques secondes pour sortir.Si l'administrateur est entièrement enregistré, il sortira automatiquement de l'état d'enregistrement administrateur après avoir entendu "DiDiDi" et commencera à enregistrer l'empreinte digitale de l'utilisateur si vous appuyez à nouveau sur le bouton SET.
2 Impression digitale de l'utilisateur enregistré:
Appuyez sur l'empreinte de l'administrateur jusqu'à ce que la lumière bleue clignote et que vous entendiez la musique, ce qui signifie que vous pouvez ajouter l'empreinte de l'utilisateur.Mettez le même doigt de l'utilisateur avec plusieurs fois dans la zone de collecte d'empreintes digitales jusqu'à ce que l'écoute de la musique signifie enregistrement d'empreintes digitales réussie.Les empreintes digitales peuvent être enregistrées en continu lorsque le système est en état d'enregistrement; si vous n'avez pas besoin d'ajouter d'autres empreintes digitales, attendez quelques secondes.
3 Supprimer l' empreinte digitale de l' utilisateur:
Appuyez sur l'empreinte de l'administrateur jusqu'à ce que le voyant rouge clignote rapidement et que vous entendiez de la musique, ce qui signifie que les empreintes digitales de l'utilisateur sont supprimées.
4 Réglage de l'usine:
Appuyez longtemps sur le bouton SET, jusqu'à ce que l'indicateur rouge apparaisse sur la carte de commande et que vous entendiez la musique, puis relâchez le doigt, cela signifie que l'opération d'initialisation a réussi.

Nom de l'organisme:
1.Toutes les empreintes digitales peuvent être utilisées par défaut d'usine, et cette fonction est désactivée une fois les empreintes digitales enregistrées.
2Lorsque la tension est inférieure à DC4,7 V, la lumière rouge s'allume, ce qui signifie l'avertissement de basse tension.
3.En mode attente, lorsque vous enregistrez l'empreinte digitale de l'utilisateur, appuyez d'abord sur l'empreinte digitale de l'administrateur.Quand la lumière clignote et que la musique retentit, l'empreinte digitale de l'utilisateur peut être enregistrée.

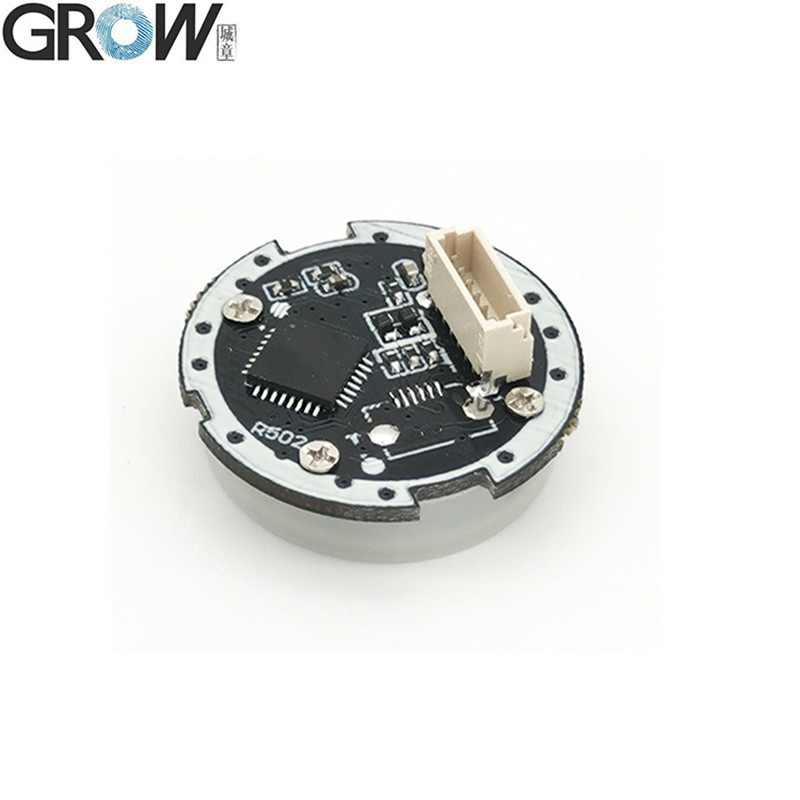

Le KS200 est adapté au module d'empreintes digitales R502-A, R502-F, R502-AW, R503.

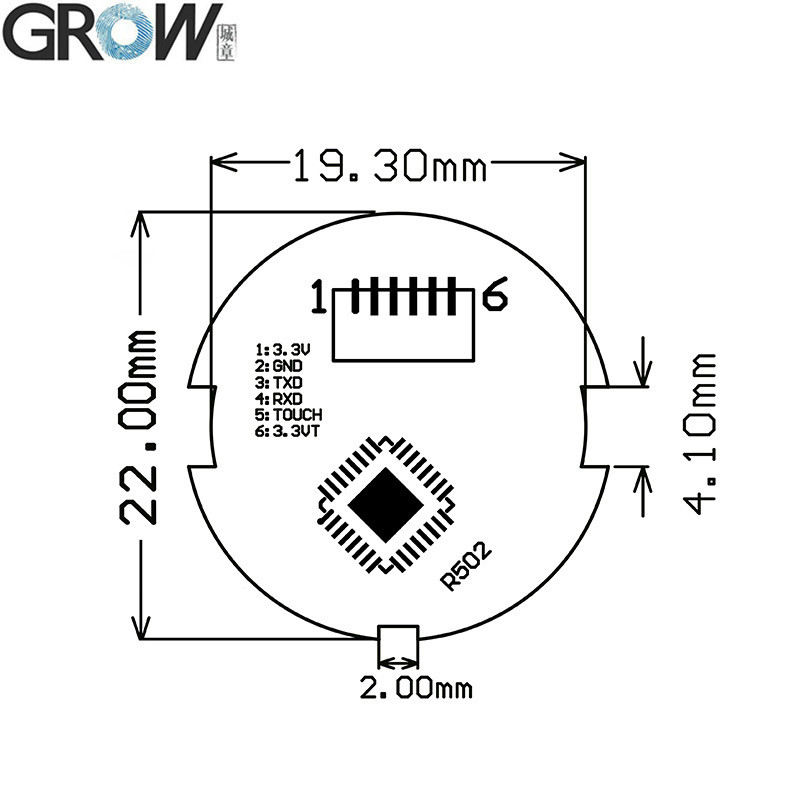

R502-A Spécifications
