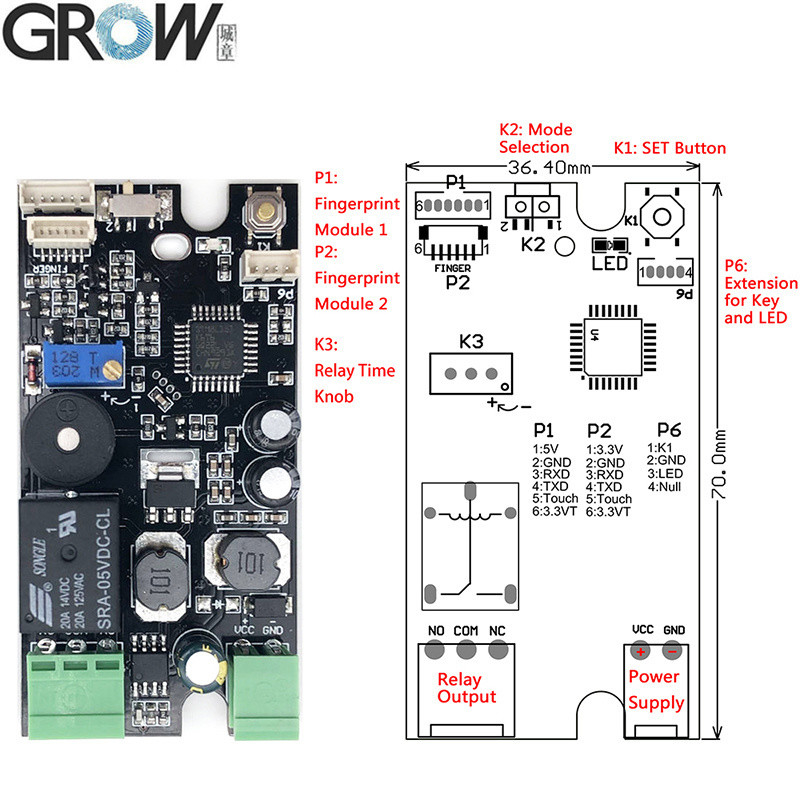

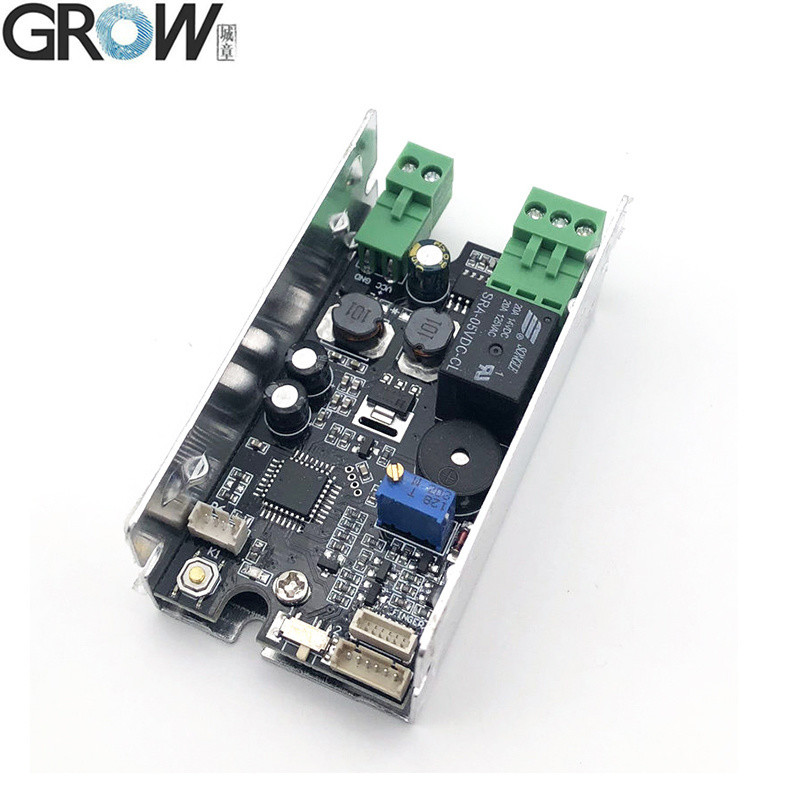

K215-V1.3 Paramètres techniques
·Alimentation électrique: DC10-30V,
·Current de veille pour la carte de commande: 40mA
·Capacité des empreintes digitales: 200
·Taille: 36,4*70 mm
·Fonction de relais: normalement ouverte ou 1 à 20 secondes
·LED peut s'éteindre en mode veille: appuyez longtemps (environ 10 s) sur le bouton SET, la LED s'éteindra en mode veille.
K215-V1.3 Instruction de fonctionnement
1. Appuyez sur le bouton SET en peu de temps, le système en état d'enregistrement et l'indicateur bleu clignote rapidement, placez votre doigt dans la zone de collecte, enregistrer les empreintes digitales avec succès lorsque vous entendez de la musique;Les empreintes digitales peuvent être enregistrées en continu lorsque le système est en état de registre; si vous n'avez pas besoin d'ajouter d'autres empreintes digitales, attendez quelques secondes.
2Lorsque vous revenez à la valeur par défaut d'usine, appuyez sur le bouton SET jusqu'à ce que vous entendiez "Di" et la musique, signifie que l'opération d'initialisation a réussi.
3. Sélection du mode Utilisation: lorsque le 2 est choisi, le temps de fonctionnement du relais est1s à 20sAprès le passage de l'empreinte digitale, peut être réglé par le bouton. Lorsque sélectionné 1, relais fonctionné lorsque l'empreinte digitale a passé, puis relais relâché lorsque l'empreinte digitale a passé à nouveau, relais fonctionné et relâché en circulaire.Relais relâché lorsque la puissance est coupée.
Nom de l'organisme:
En état d'usine, n'importe quelle empreinte digitale peut passer, après enregistrement des empreintes digitales, cette fonction est invalide;
Mettez en mode veille, appuyez longtemps (environ 10 secondes) sur le bouton SET et ne relâchez pas votre doigt jusqu'à ce que vous entendiez le son "DiDiDi" et la musique, cela signifie que l'opération d'initialisation a réussi.
K215-V1.3 a une large gamme d'utilisations, qui peuvent être utilisées dans le contrôle de l'automobile, le contrôle d'accès et d'autres occasions.

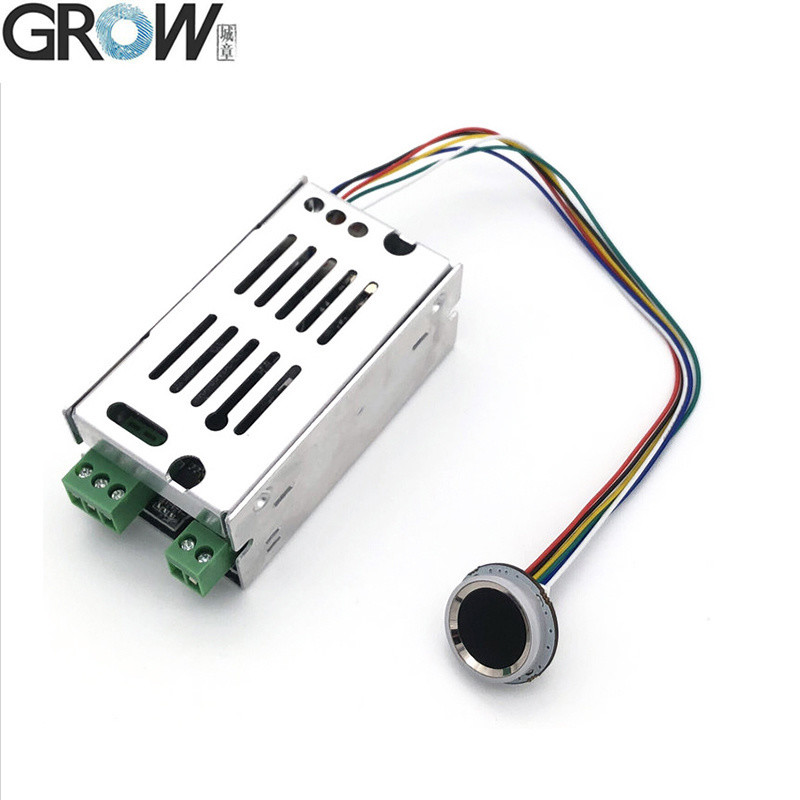

Le K215-V1.3 peut être connecté au module d'empreintes digitales R300,R301T,R302,R303T,R307,R501,R502,R502-A,R502-AW,R503.

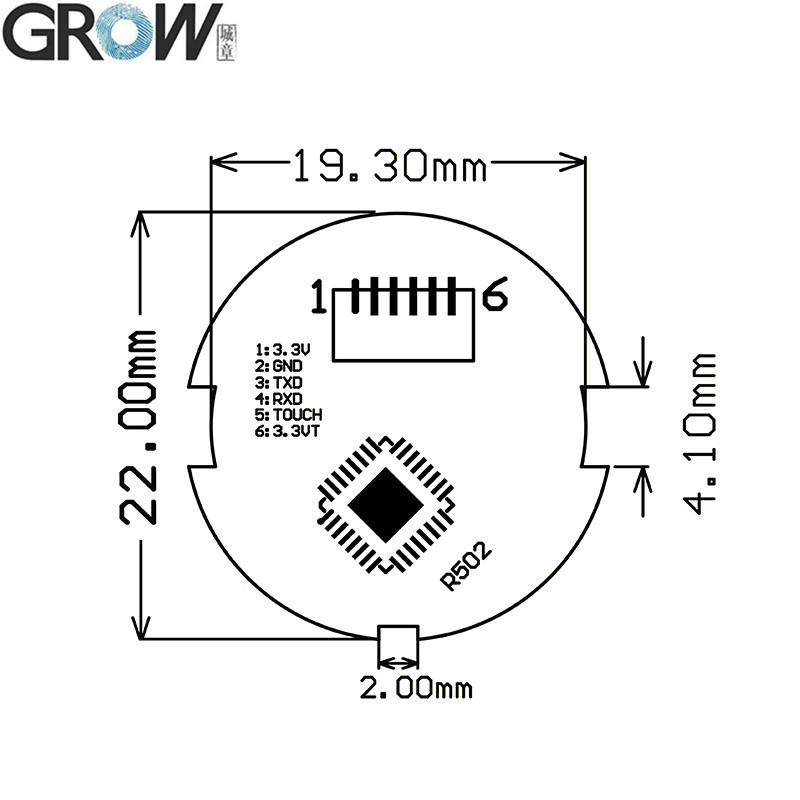

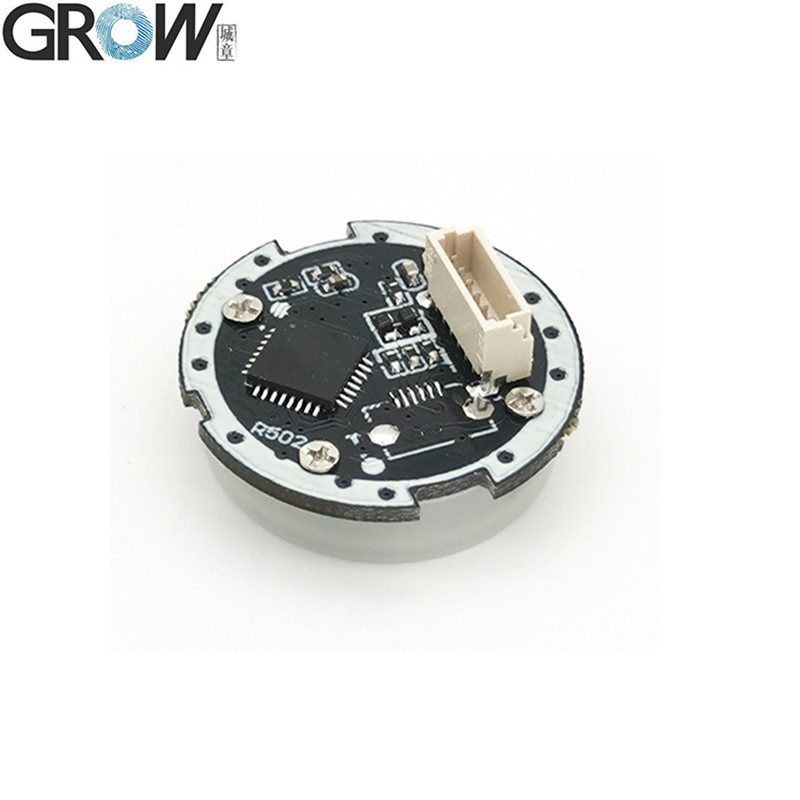

R502-A Spécifications
| Modèle |
R502-A |
| Le type |
Module d'empreintes digitales de capacité |
| Interface |
Le montant de l'allocation est calculé à partir de l'allocation. |
| Résolution |
508 DPI |
| Voltage |
DC 3,3 V |
| Capacité des empreintes digitales |
200 |
| Système de détection |
192*192 pixels |
| Courant de fonctionnement |
20 mA |
| Courant de veille |
Voltage typique en veille tactile: 3,3 V, courant moyen: 2 uA |
| Taille externe du module d'empreintes digitales |
Diamètre 22 (mm) |
| Taille interne du module d'empreintes digitales |
Dépouillement de l'eau |
| Hauteur du module d'empreintes digitales |
5 mm) |
| Zone de collecte effective |
Démètre 15,5 mm |
| Connecteur |
MX1.0-6Pin |
| Contrôle à LED |
Je suis désolé. |

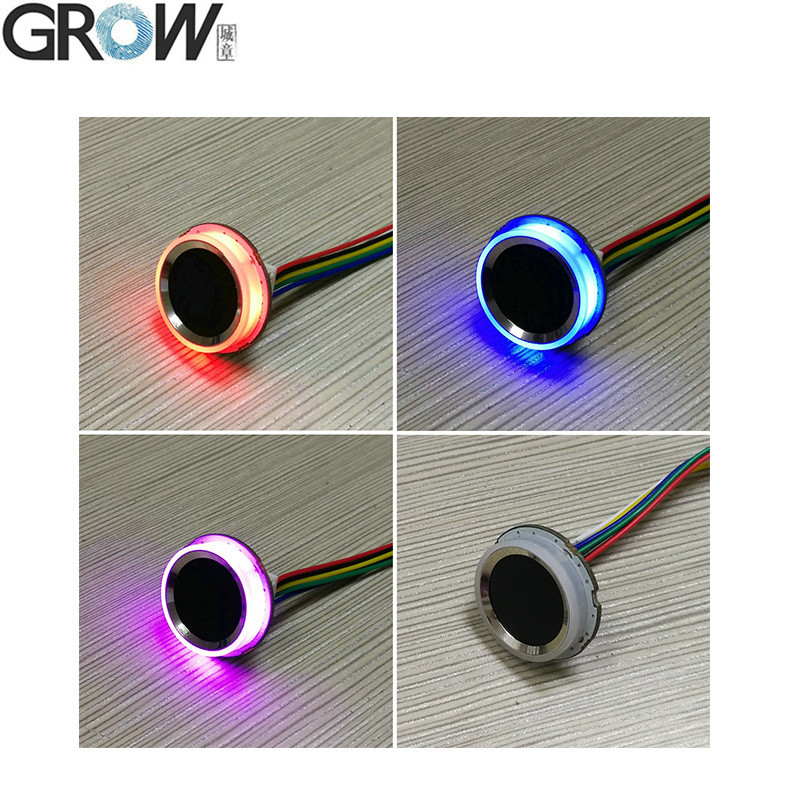

| Couleur LED |
Pourpre, bleu et rouge |
| Vitesse de balayage |
< 0,2 seconde |
| Vitesse de vérification |
< 0,3 seconde |
| Méthode de mise en correspondance |
1:1; 1:N |
| RFR |
Jusqu'à 1% |
| - Je ne sais pas. |
≤ 0,001% |
| Environnement de travail |
-20C à 60C |
| Humidité de travail |
10 à 85% |
| Capacité antistatique |
15KV |
| Intensité de résistance à l'abrasion |
1 million de fois |
| Taux de débit des communications (UART): |
(9600 × N) bps où N = 1 ~ 12 ((N par défaut = 6, c'est-à-dire 57600 bps) |
Les fichiers
· Fournir des fichiers SDK de référence gratuits pour Arduino, Android, Net, Windows et ainsi de suite.
· Fournir un manuel d'utilisation
K215-V1.2 Vidéo de test sur Youtube: https://youtu.be/bRQP0JuzqYo
