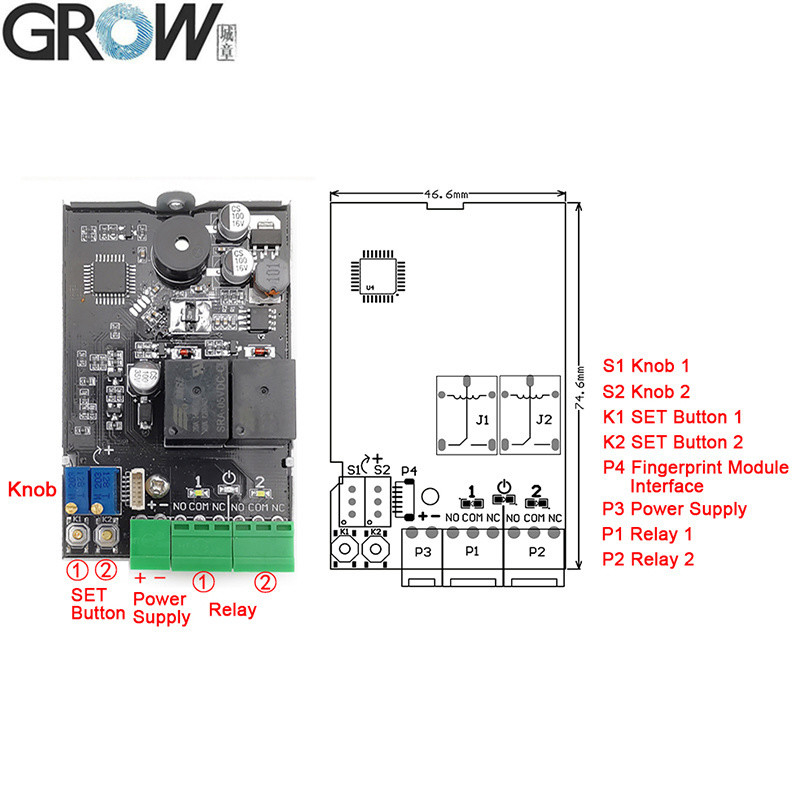

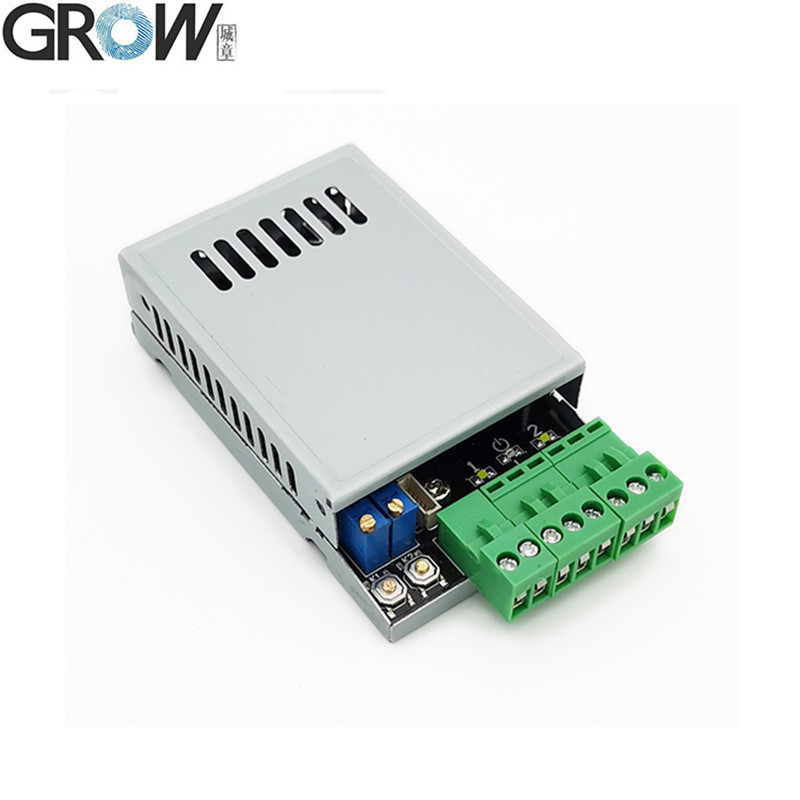

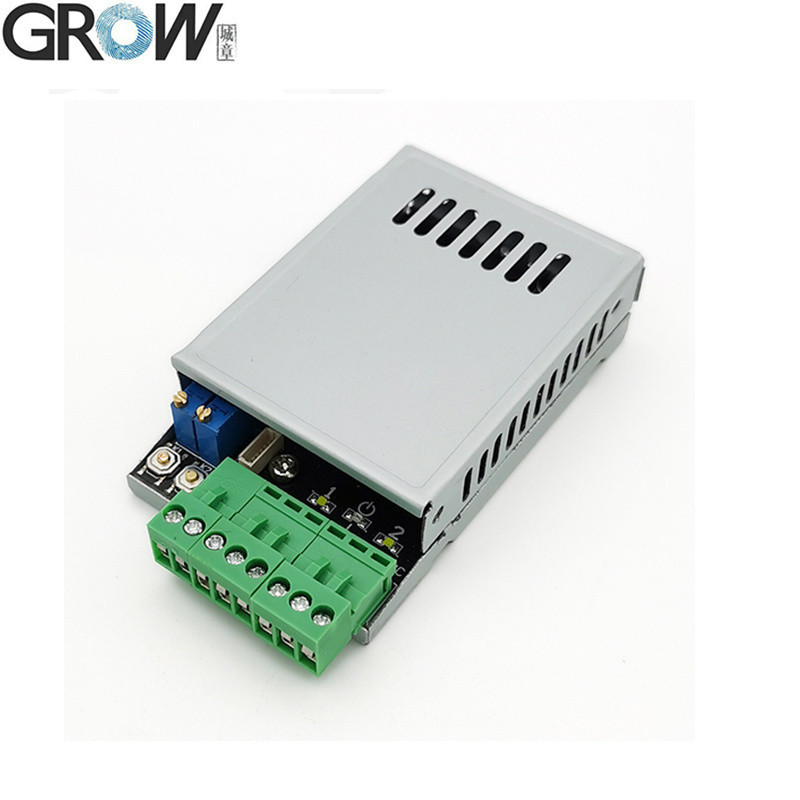

Paramètres techniques
·P1: alimentation électrique:DC10V-30V
·P2: sortie: relais ((courant maximal: 10A)
·P3: MX 1.0-6P Module d'empreintes digitales (peut connecter R502, R502-A, R503)
·P4: MX 1.25-6P Module d'empreintes digitales (peut connecter le R300, le R301T, le R302, le R303, le R303T, le R305, le R306, le R307, le R501)
·Current de veille: 6 mA ((DC12V)
·Capacité des empreintes digitales: 300 pièces
Instructions d'opération
1.SET Button ((K1-K2)
1.1 Impression digitale de l'administrateur du registre:Appuyez sur le bouton SET dans un court laps de temps,système dans l'état du registre de l'administrateur et voyant bleu clignotant rapidement,Mettez le même doigt plusieurs fois dans la zone de collecte des empreintes digitales jusqu'à ce que l'écoute de la musique signifie enregistrement des empreintes digitales réussieSi vous n'avez pas besoin d'ajouter d'empreintes digitales, attendez quelques secondes pour sortir.
1.2 Supprimer l'empreinte digitale:
1.2.1 Supprimer les empreintes digitales de la position d'un seul relais:appuyer longtemps sur le bouton SET correspondant,l'indicateur bleu clignote rapidement,entendre un long bip "Di", relâcher le doigt,l'indicateur de relais s'allume et on entend de la musique, signifie que cette localisation des empreintes digitales de l'administrateur et de l'utilisateur est supprimée;
1.2.2 Supprimer toutes les empreintes digitales de la position du relais ((Retour à l'état par défaut d'usine):Appuyez longtemps sur n'importe quel bouton SET pour entendre deux fois un bip long "Di", relâchez le doigt, tous les voyants sont allumés,signifie opération d'initialisation réussieRetour à l'état d'usine.
2.Enregistrer l'empreinte digitale de l'utilisateur: appuyez sur l'empreinte digitale de l'administrateur pendant environ 10 secondes jusqu'à ce que vous entendiez la musique et la lumière bleue clignote rapidement, ce qui signifie que vous pouvez ajouter l'empreinte digitale de l'utilisateur.Mettez le même doigt de l'utilisateur avec plusieurs fois dans la zone de collecte d'empreintes digitales jusqu'à ce que l'écoute de la musique signifie enregistrement d'empreintes digitales réussie. Les empreintes digitales peuvent être enregistrées en continu. Si aucune nécessité d'ajouter des empreintes digitales, attendre quelques secondes pour sortir. (Note:L'emplacement de stockage des empreintes digitales de l'utilisateur dépend de l'emplacement de stockage des empreintes digitales de l'administrateur; si l'empreinte digitale de l'administrateur est stockée dans les numéros 1 et 2 en même temps, l'empreinte digitale de l'utilisateur sera stockée dans le numéro 1 par défaut.)
3.Supprimer l'empreinte digitale de l'utilisateur: appuyez sur l'empreinte digitale de l'administrateur pendant environ 20 secondes jusqu'à ce que vous entendiez "Di-" et la musique, cela signifie que les empreintes digitales de l'utilisateur à cet endroit sont supprimées. (Remarque:L'emplacement de suppression des empreintes digitales de l'utilisateur dépend de l'emplacement de stockage des empreintes digitales de l'administrateur. Si l'empreinte digitale de l'administrateur est stockée dans les numéros 1 et 2 en même temps, les empreintes digitales de l'utilisateur dans le numéro 1 seront supprimées par défaut.)
4.Régler le temps de relais: faire pivoter S1 ou S2 pour régler le temps de fermeture du relais de 0,5 à 60 secondes.relais activé lorsque l'empreinte digitale est passéeLe relais est une sortie de contact, un signal de commutateur, pas de sortie de tension.
5.Utilisation:Appuyez sur le doigt, le relais se ferme après le passage de l'empreinte digitale, et le temps de fermeture est déterminé par S1 ou S2.
Nom de l'organisme:
1. Tous les feux d'indication sont éteints en état de veille et les feux sont allumés en état de fonctionnement;
2.Si vous voulez fermer la lumière de l'indicateur du module lorsque vous êtes en mode normalement ouvert, appuyez longtemps sur n'importe quel bouton SET pour entendre trois fois le bip "Di". Répétez cette action pour ouvrir.

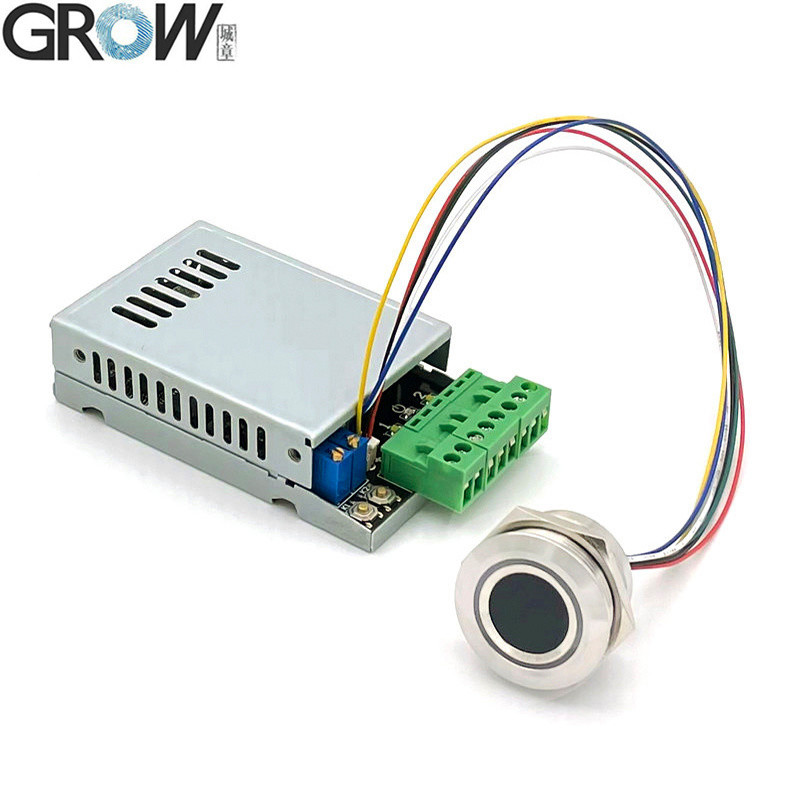

Le K220 peut être utilisé conjointement avec le module d'empreintes digitales R502, R502-A, R502-AW, R503

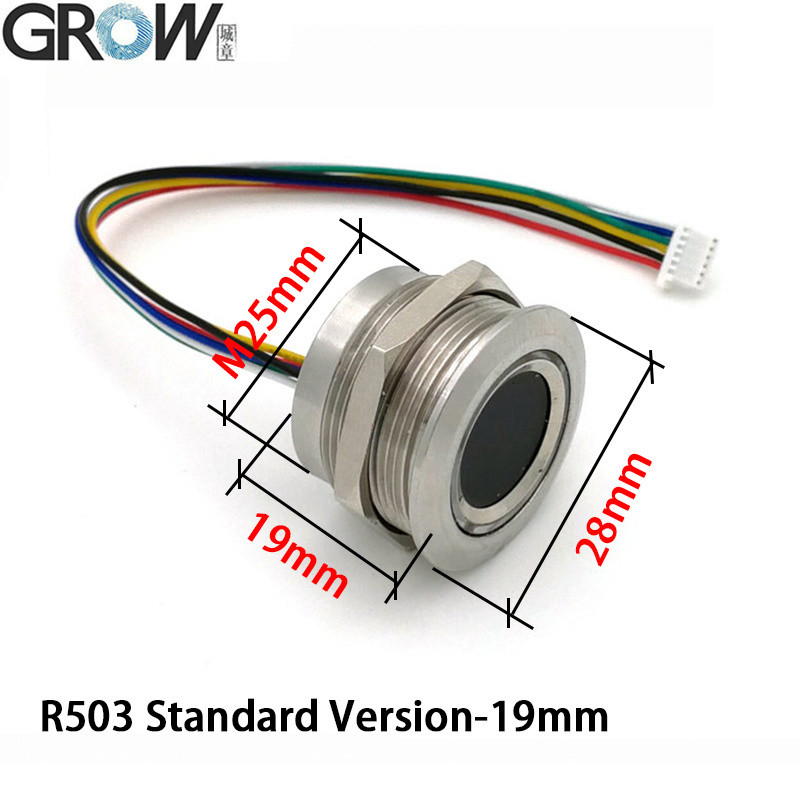

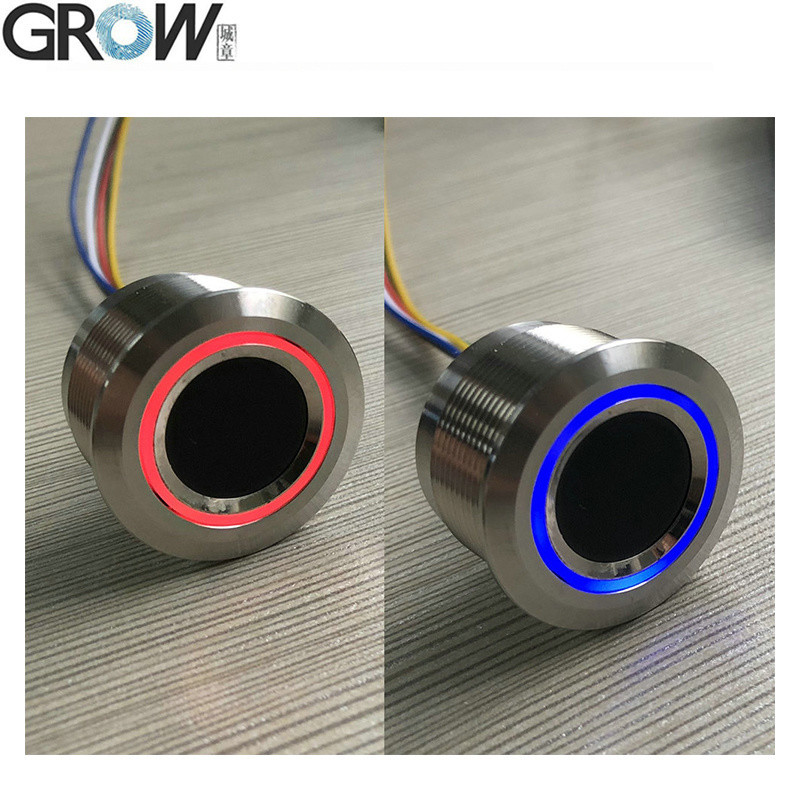

R503 Spécifications
| Modèle |
R503 |
| Le type |
Module d'empreintes digitales de capacité |
| Interface |
Le montant de l'allocation est calculé à partir de l'allocation. |
| Résolution |
508 DPI |
| Voltage |
DC 3,3 V |
| Capacité des empreintes digitales |
200 |
| Système de détection |
192*192 pixels |
| Courant de fonctionnement |
20 mA |
| Courant de veille |
Voltage typique en veille tactile: 3,3 V, courant moyen: 2 uA |
| Taille externe du module d'empreintes digitales |
Diamètre 28 (mm) |
| Taille interne du module d'empreintes digitales |
Dépouilleur de chaleur |
| Hauteur du module d'empreintes digitales |
19 mm) |
| Zone de collecte effective |
Démètre 15,5 mm |
| Connecteur |
MX1.0-6Pin |
| Contrôle à LED |
Je suis désolé. |
| Couleur LED |
Bleu et rouge |
| Vitesse de balayage |
< 0,2 seconde |
| Vitesse de vérification |
< 0,3 seconde |
| Méthode de mise en correspondance |
1:1; 1:N |
| RFR |
Jusqu'à 1% |
| - Je ne sais pas. |
≤ 0,001% |
| Environnement de travail |
-20C à 60C |
| Humidité de travail |
10 à 85% |
| Capacité antistatique |
15KV |
| Intensité de résistance à l'abrasion |
1 million de fois |
| Taux de débit des communications (UART): |
(9600 × N) bps où N = 1 ~ 12 (par défaut N = 6, c'est-à-dire 57600 bps) |
Les fichiers
· Fournir des fichiers SDK de référence gratuits pour Arduino, Android, Net, Windows et ainsi de suite.
· Fournir un manuel d'utilisation
K220 Vidéo d'opération sur Youtube:https://youtu.be/YQXeH9AGbco
Si vous avez besoin de fichiers SDK, contactez-nous.
