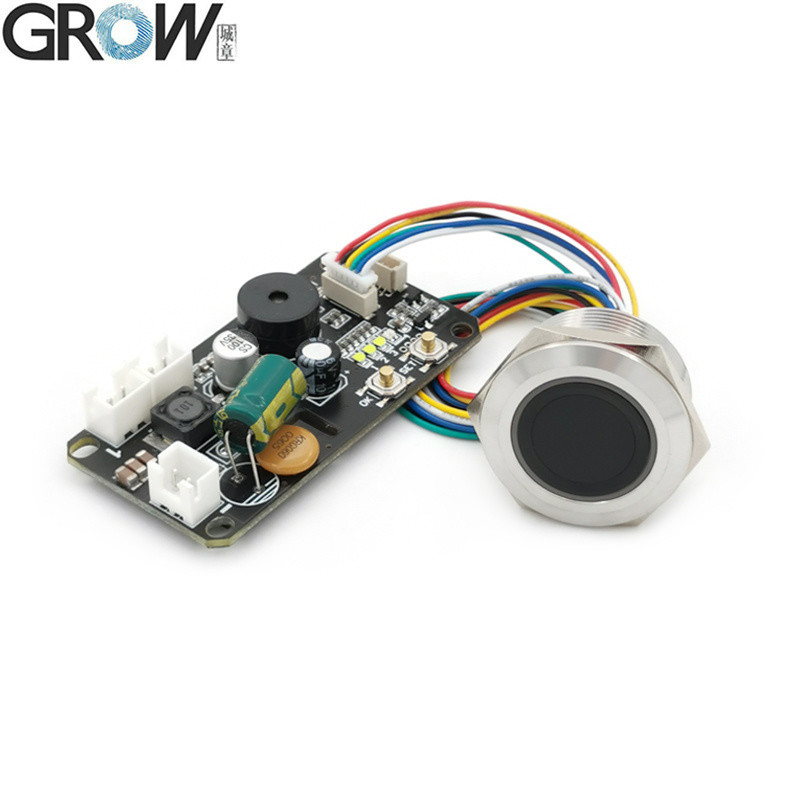

Module d'empreintes digitales Arduino de haute précision

Paramètres techniques KS220-L
Paramètre technique:
·Alimentation en courant continu de 30 à 75 V
·Current de veille: 3,5 mA
·Capacité des empreintes digitales:
·Empreinte digitale de l'administrateur: 10 pièces

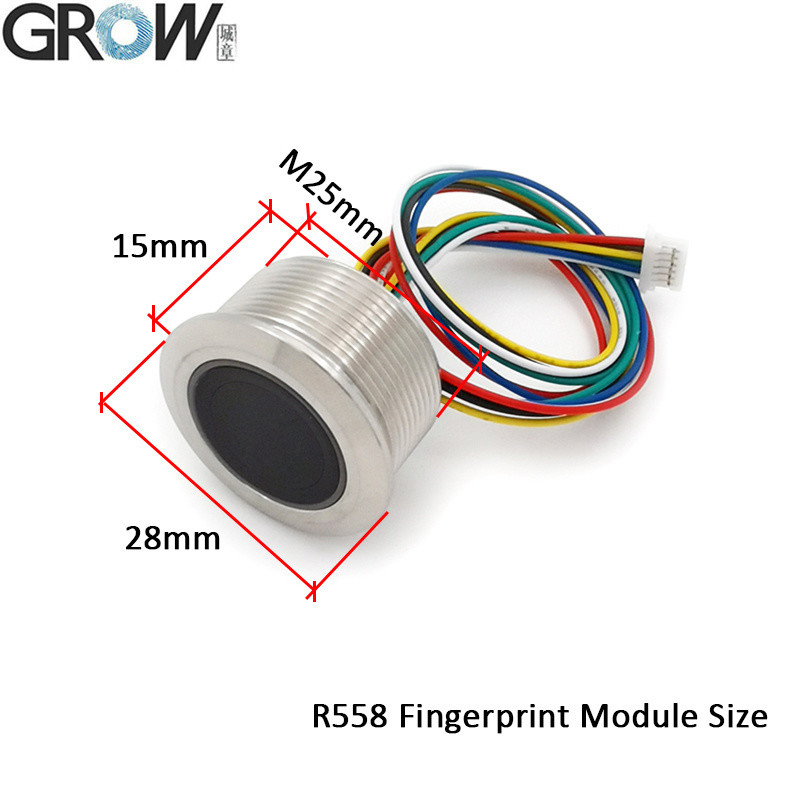

·Empreinte digitale utilisateur: R503/R502-F:190 pièces R558/R558S:110 pièces
·sortie: relais
·Mode relais: mode auto-verrouillage, mode allumage, mode course

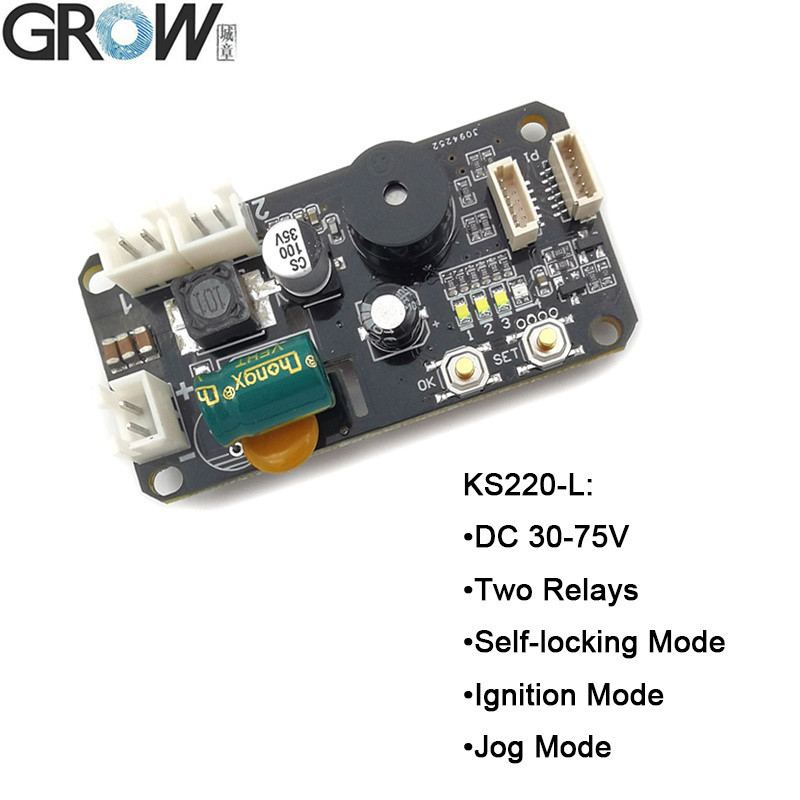

DC30-75V, sortie de 2 relais, empreinte digitale de l'administrateur ou de l'utilisateur, mode jogging, mode auto-verrouillage, mode allumage

Instruction de fonctionnement KS220-L
(En état de fonctionnement d'usine, le relais n° 1 en mode auto-verrouillage, le relais n° 2 en mode allumage.)

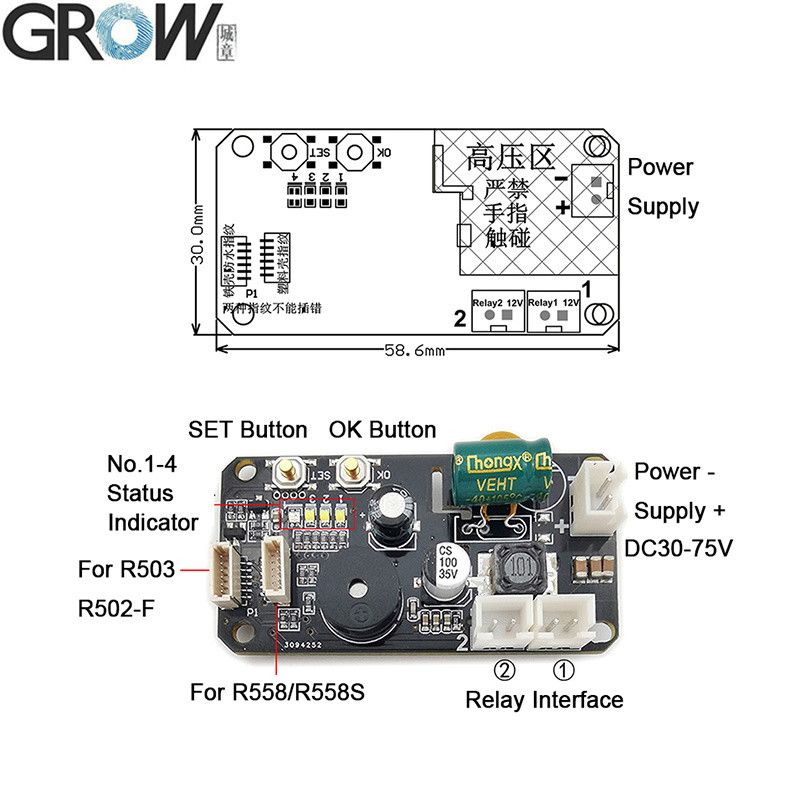

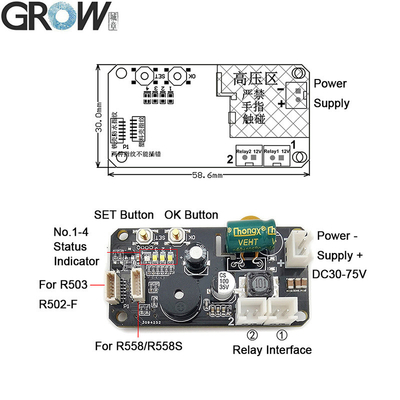

1- Impression digitale de l'administrateur du registre:Appuyez sur le bouton SET, l'indicateur d'état n°4 apparaît en bleu, puis appuyez sur le bouton OK pour confirmer, maintenant le flash LED du module d'empreintes digitales,Mettez le même doigt d'administrateur à plusieurs reprises dans la zone de collecte des empreintes digitales jusqu'à ce que l'écoute de la musique signifie enregistrement des empreintes digitales réussie. L'empreinte digitale peut être enregistrée en continu et elle peut enregistrer 10 pièces d'empreinte digitale de l'administrateur; si vous n'avez pas besoin d'ajouter plus d'empreintes digitales, attendez quelques secondes pour sortir.Si l'administrateur est entièrement enregistré,il sortira automatiquement de l'état d'enregistrement administrateur après avoir entendu "DiDiDi". Il commencera à enregistrer l'empreinte digitale de l'utilisateur si vous appuyez à nouveau sur le bouton SET.L'empreinte digitale de l'administrateur n'a pas de fonction de déverrouillage., utilisé uniquement pour enregistrer ou supprimer les empreintes digitales.

2.Impression digitale de l'utilisateur:Appuyez sur l'empreinte digitale de l'administrateur jusqu'à ce que le module affiche la lumière bleue et entende la musique, ce qui signifie qu'il peut ajouter l'empreinte digitale de l'utilisateur.Mettez le même doigt de l'utilisateur avec plusieurs fois dans la zone de collecte d'empreintes digitales jusqu'à ce que l'écoute de la musique signifie enregistrement d'empreintes digitales réussie.Les empreintes digitales peuvent être enregistrées en continu lorsque le système est en état d'enregistrement; si vous n'avez pas besoin d'ajouter d'autres empreintes digitales, attendez quelques secondes.

3.Supprimer l'empreinte digitale de l'utilisateur:Appuyez sur l'empreinte de l'administrateur jusqu'à ce que le module affiche le voyant rouge et entende le bip "DiDiDi" et la musique, ce qui signifie que les empreintes digitales de l'utilisateur sont supprimées.

4Retour à l'usine par défaut:Appuyez sur le bouton SET jusqu'à ce que l'indicateur d'état NO.4 apparaisse en rouge.Ensuite, appuyez longtemps sur le bouton OK jusqu'à ce que le module d'empreintes digitales montre l'indicateur rouge flash rapide et entendre de la musique signifie l'initialisation opération réussie.

5.Comment utiliser le relais 1:Appuyez sur l'empreinte digitale de l'utilisateur.

6.Comment utiliser le relais 2:Appuyez sur l'empreinte digitale enregistrée.

Nom de l'organisme:
1.Toutes les empreintes digitales peuvent être utilisées à l'état d'usine, mais la fonction sera invalide une fois l'empreinte digitale enregistrée.



Fichiers de produits

· Fournir des fichiers SDK de référence gratuits pour Arduino, Android, Net, Windows et ainsi de suite.
· Fournir un manuel d'utilisation

Vous pouvez télécharger le manuel d'utilisation KS220-L à partir de ce lien:
La Commission a examiné les informations fournies par les autorités chinoises.

Si vous avez besoin de fichiers SDK, contactez-nous.
