DC3.3-10V Panneau de commande d'empreintes digitales Sortie de haut niveau Pratique

DC3.3-10V Fingerprint Control Board High Level Output Convenient

Informations de base

Lieu d'origine:	Chine
Certification:	CE

Quantité de commande min:	1
Détails d'emballage:	Cartonné
Délai de livraison:	Temps de pointe: dans les 15 jours ouvrables Temps hors saison: dans les 15 jours ouvrables
Conditions de paiement:	T/T, Paypal
Capacité d'approvisionnement:	5000

meilleur prix Contactez

Détail Infomation

Model NO.:	KR501	Screen:	as Picture
Communication Interface:	RS232	Capacité des empreintes digitales:	20
Power Supply:	DC 3.7-10V	Produits:	1 seconde, 3,3 V à 500 mA
Stand-by Current for Control Board:	2.5-7ua,Typical Value: 3ua	Courant de fonctionnement:	40 à 250 mA,valeur typique: 45 mA

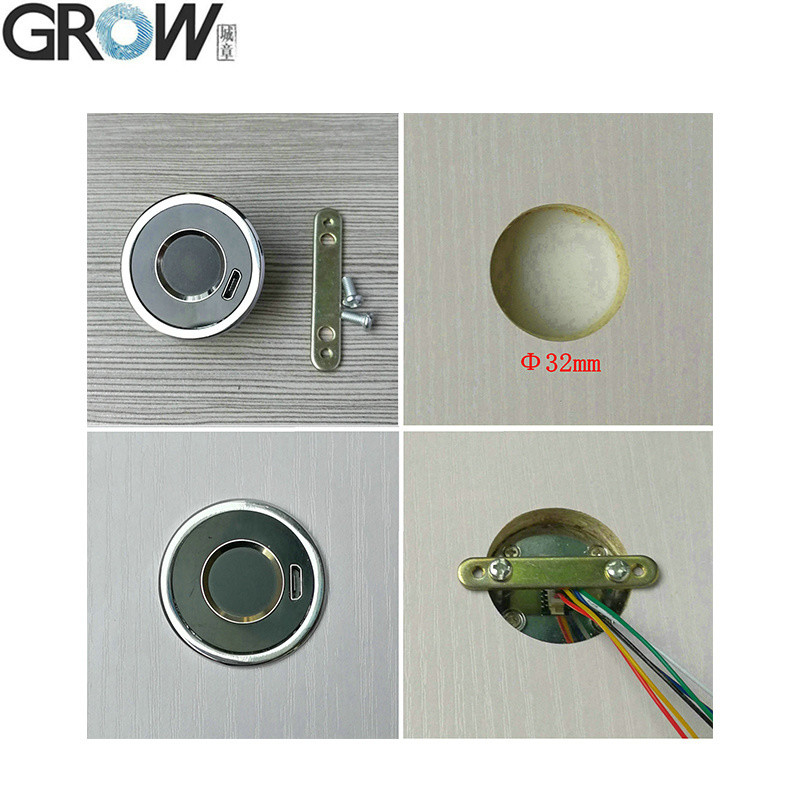

Size:	Diameter 36mm	Transport Package:	Standard Export Carton Package
Spécification:	L'alimentation électrique: CC 3,7-10V	Trademark:	GROW
Origin:	China	HS Code:	8471609000
Supply Ability:	5000	Package Size:	13.00cm * 8.00cm * 9.00cm
Package Gross Weight:	0.100kg	Voice Service:	Without Voice Service
Clock:	Without Clock	Couleur:	Comme une image
Samples:	US$ 6.5/Piece 1 Piece(Min.Order) \|	Personnalisation:	Disponible Une demande personnalisée
Shipping Cost:	about shipping cost and estimated delivery time.	Méthode de paiement:	Paiement initial Paiement intégral
Currency:	US$	Return&refunds:	You can apply for a refund up to 30 days after receipt of the products.
Mettre en évidence:	3.3V Tableau de contrôle des empreintes digitales , 3Module d'analyseur d'empreintes digitales de 3 V , Tableau de contrôle des empreintes digitales de sortie de haut niveau

Description de produit

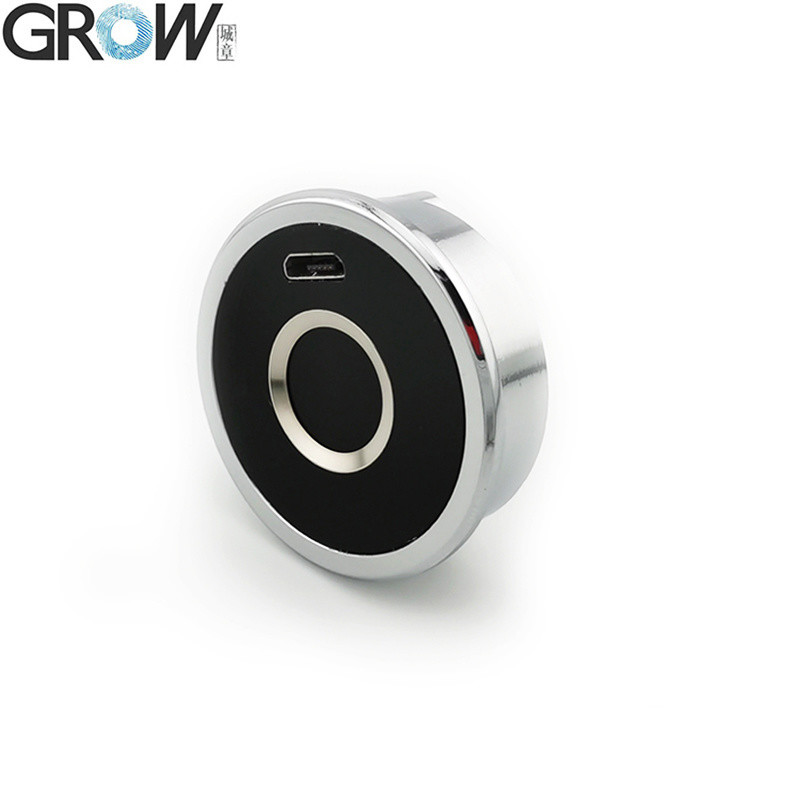

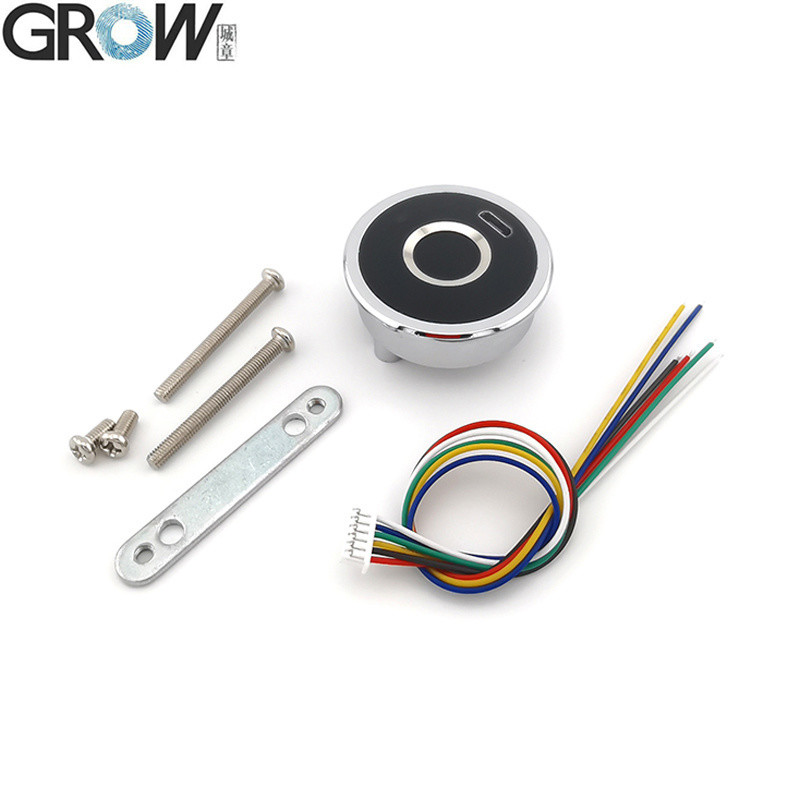

Module de contrôle d'empreintes digitales à sortie élevée Grow KR501 DC3.3-10V

Paramètres techniques

DC3.7-10V, sortie de haut niveau, sortie:1 seconde, 3.3V-500mA

·Capacité des empreintes digitales: 20

·Tension de travail: CC 3,7 à 10 V

·Current de veille (hors équipement extérieur): 2,5 à 7 uA valeur typique: 3 uA

·Current de travail (à l'exclusion des équipements externes): 40 à 250 mA

·Sortie: 1 seconde, 3,3 V à 500 mA

·Alarme basse tension: ≤ 4,8 V

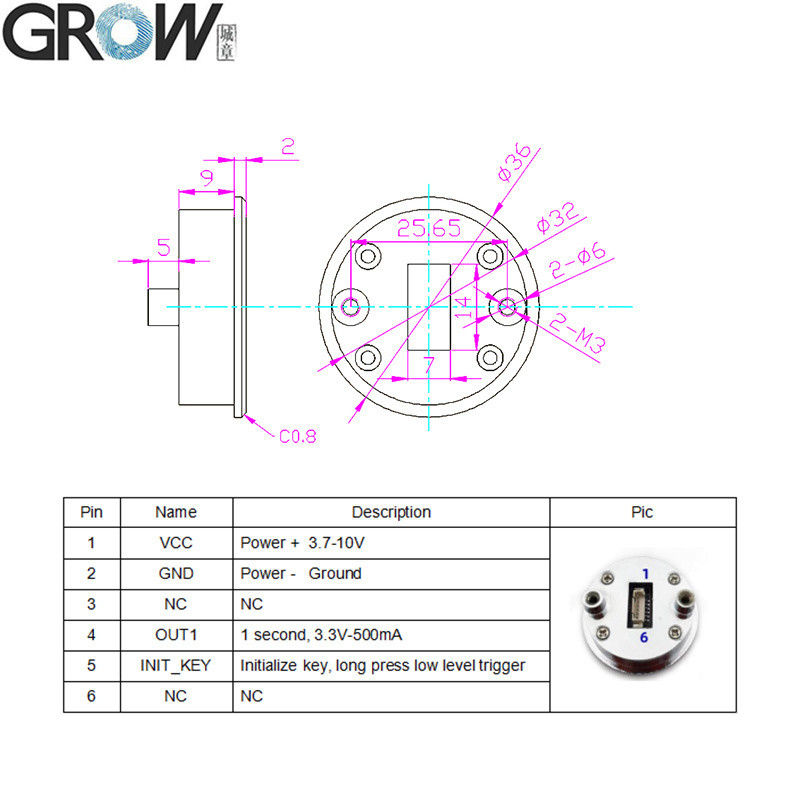

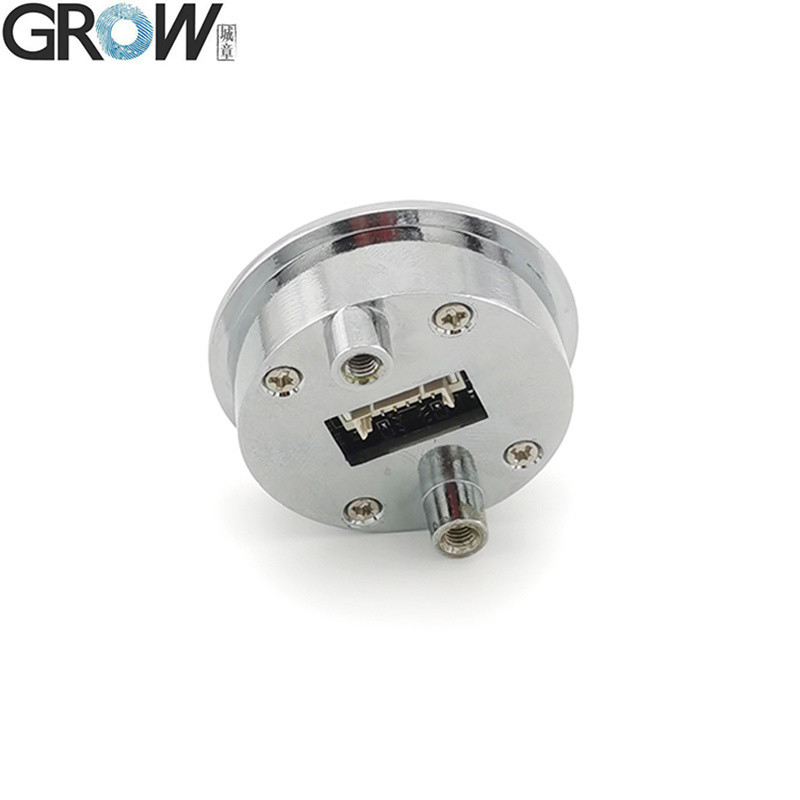

Définition de la broche:

Le pin	Nom	Définition
1	Le CCR	Puissance +3.7 à 10 V
2	Le GND	Puissance - Terre
3	N.C.	N.C.
4	Résultats de l'analyse	1 seconde, 3,3 V à 500 mA
5	Nom de l'application	Touche d'initialisation, appuyez sur la touche basse.
6	N.C.	N.C.

Instructions d'opération

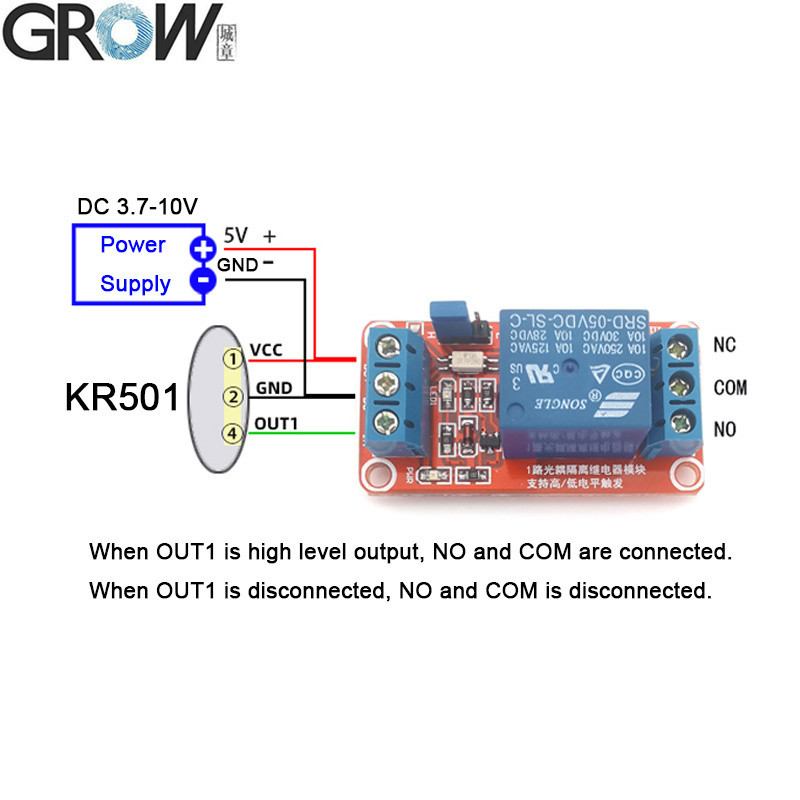

Après le passage de l'empreinte digitale, la broche OUT1 émet un signal avec une tension de 3,3 V et un courant de 500 ma pendant 1 seconde.

1Enregistrer les empreintes digitales:Appuyez longtemps sur l'empreinte digitale enregistrée ((dans l'état initial, appuyez sur toute empreinte digitale), jusqu'à ce que le voyant bleu s'allume et que la musique soit entendue, ce qui signifie que le système est en état d'enregistrement,appuyez plusieurs fois sur le doigt dans la zone de collecte des empreintes digitales,chaque pression ont "di" son, jusqu'à ce que l'écoute de la musique signifie enregistrement d'empreintes digitales réussie.Attendre quelques secondes.

Nom de l'organisme:Dans l'état d'initialisation, il faut enregistrer plus de 2 empreintes digitales correctes pour la première fois, puis le système peut être retiré de l'état d'initialisation.

2. Supprimer l'empreinte digitale ((Retour à l' état d' initialisation):

2.1 Appuyez longtemps sur l'empreinte digitale enregistrée, jusqu'à ce que le voyant rouge s'allume, ce qui signifie que toutes les empreintes digitales sont effacées et retournées à l'état d'initialisation.

2.2 Utilisez la broche INIT_KEY. Dans l'état de veille, connectez la broche INIT_KEY à la terre, jusqu'à ce que l'indicateur rouge s'allume, entendez le son "Di", débranchez la mise à la terre, l'indicateur devient vert,signifie que toutes les empreintes digitales sont supprimées et retour à l' état d' initialisation.
