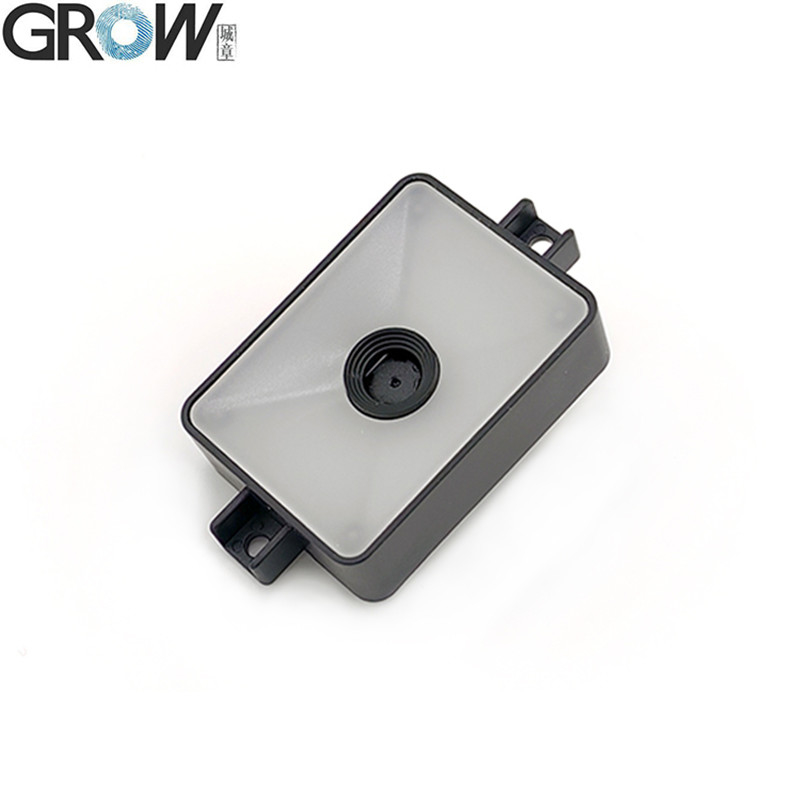

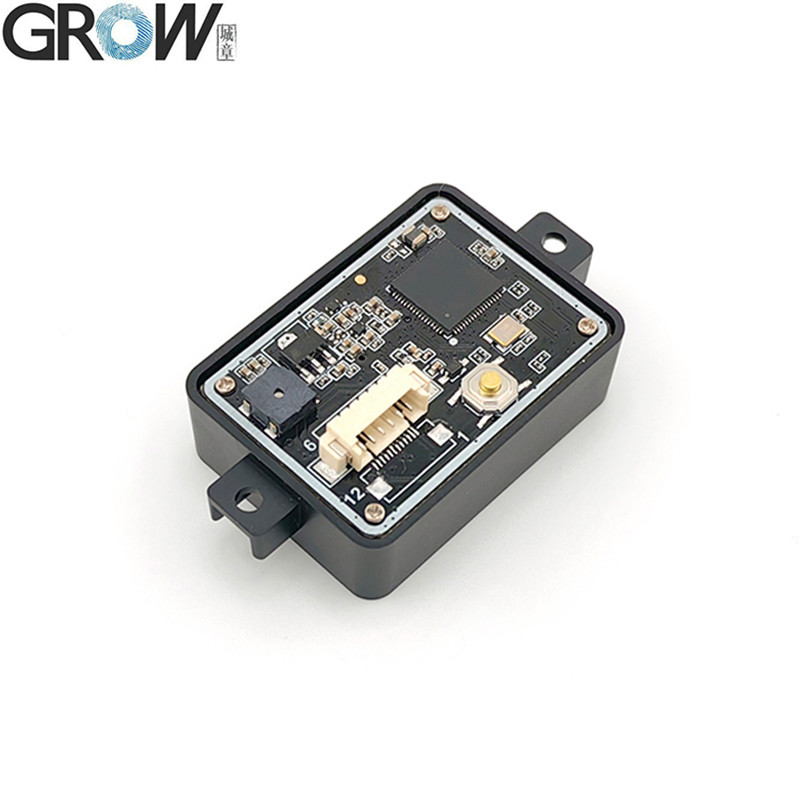

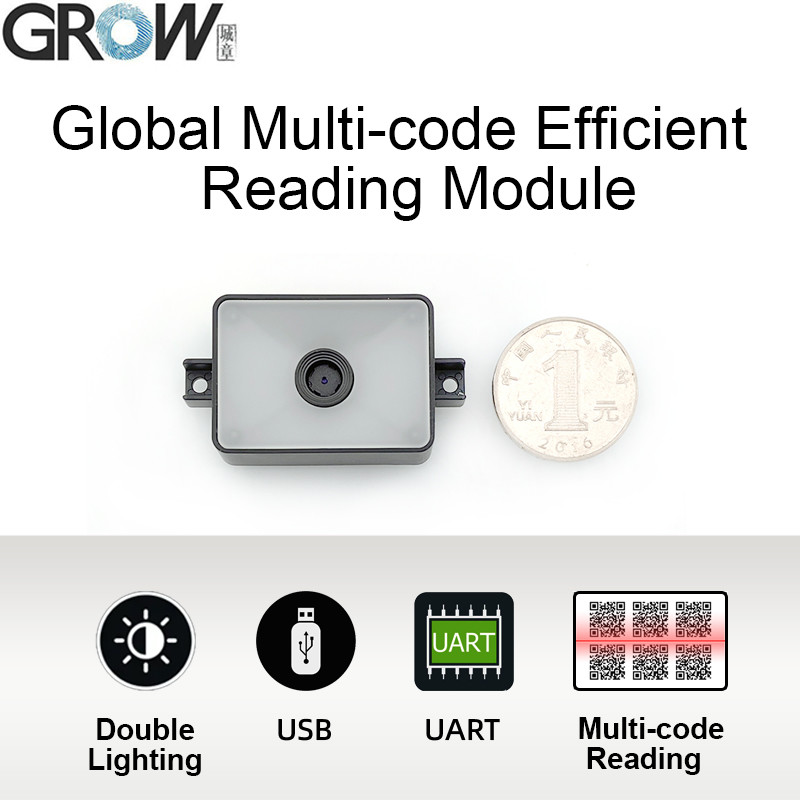

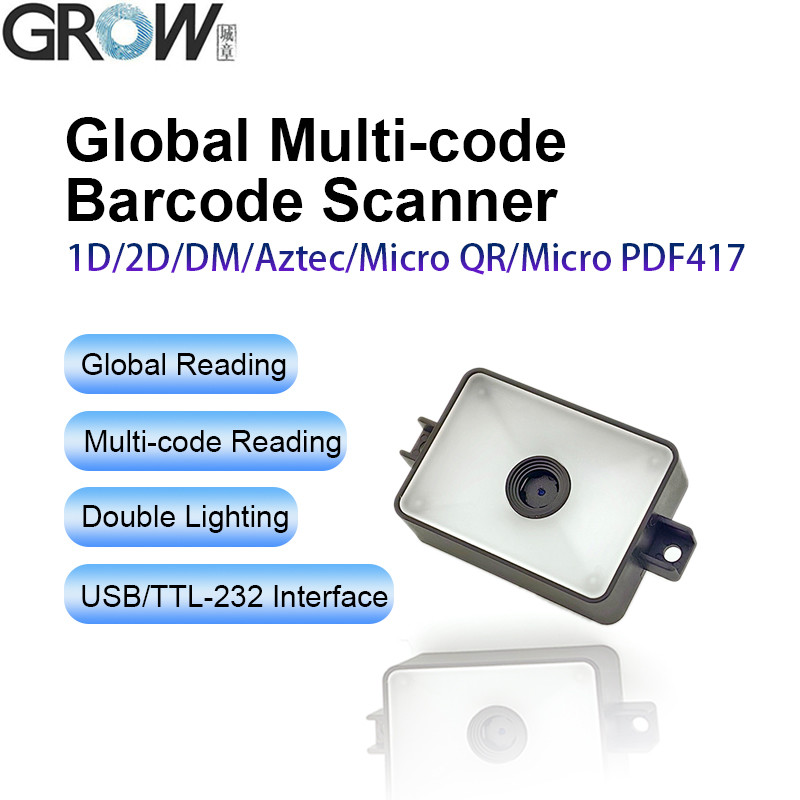

1. Un scanner de codes à barres câblé USB pour capturer des codes 1D, 2D sur des étiquettes, du papier, du téléphone portable ou de l'ordinateur.
2. Reconnaissance de haute efficacité et vitesse de téléchargement élevée pour améliorer votre efficacité de travail.
3Avec le bouton pour vous rappeler que le balayage a réussi ou non.
4Compatible avec les interfaces USB et UART.
5Plus de 180 options configurables
6. Prise en charge des macros remplacer une chaîne dans le code à barres par une autre
7- Des chaînes de préambule, de postambule et de terminaison programmables
8- Des performances de lecture supérieures grâce à des algorithmes de décryptage avancés.
9- Une lecture globale de code multi.
Les spécifications
|
Performance de numérisation
|
Mode de numérisation
|
640*480 CMOS
|
|
Éclairage
|
LED blanche
|
|
Lumière ambiante
|
LED blanche douce
|
|
Lire le code
Le type
|
2D
|
Code QR, Matrice de données, PDF417, Aztec,Micro QR,Micro PDF417
|
|
1D
|
Le code EAN,UPC,Code 39,Code 93,Code 128,UCC/EAN 128,Codabar,
|
|
Interlié 2 de 5, ITF-6, ITF-14, ISBN, ISSN, MSI-Plessey
|
|
GS1 Bar de données, code 11, industriel 25,
|
|
Standard 25, Plessey, matrice 2 sur 5
|
|
Précision de la lecture
|
≥ 4 millions
|
|
Profondeur de champ
|
EAN-13
|
50 mm à 200 mm (13 millimètres)
|
|
|
Le code 39
|
40 mm-90 mm (5 mil 10 octets)
|
|
Code QR
|
25 mm à 200 mm (20 mil 16 octets)
|
|
Données Marix
|
50 mm-90 mm (10 mil 20 octets)
|
|
Le texte de l'accord
|
30 mm à 130 mm (6,67 mil 7 octets)
|
|
Le contraste
|
≥ 25%
|
|
Angle de balayage
|
L'angle d'intersection est de 360°,l'élévation ± 55°
Angle de déformation ± 55°
|
|
Angle de vue
|
L'horizontale est de 47°, la verticale de 36°.
|
|
Mécanique
Paramètres électriques
|

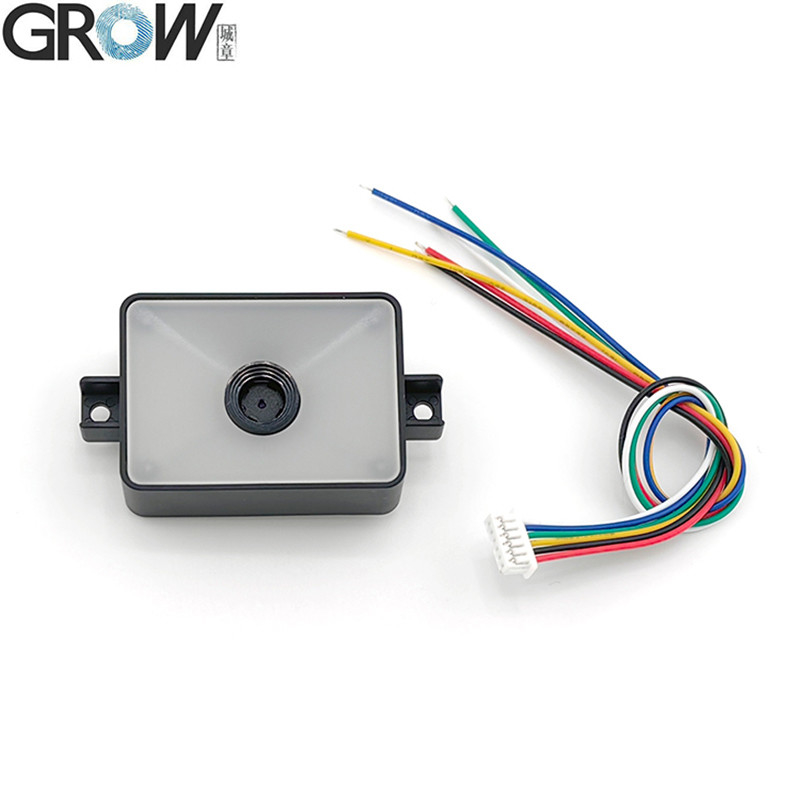

Interface
|
TTL-232, USB (HID-KBW, port série virtuel)
|
|

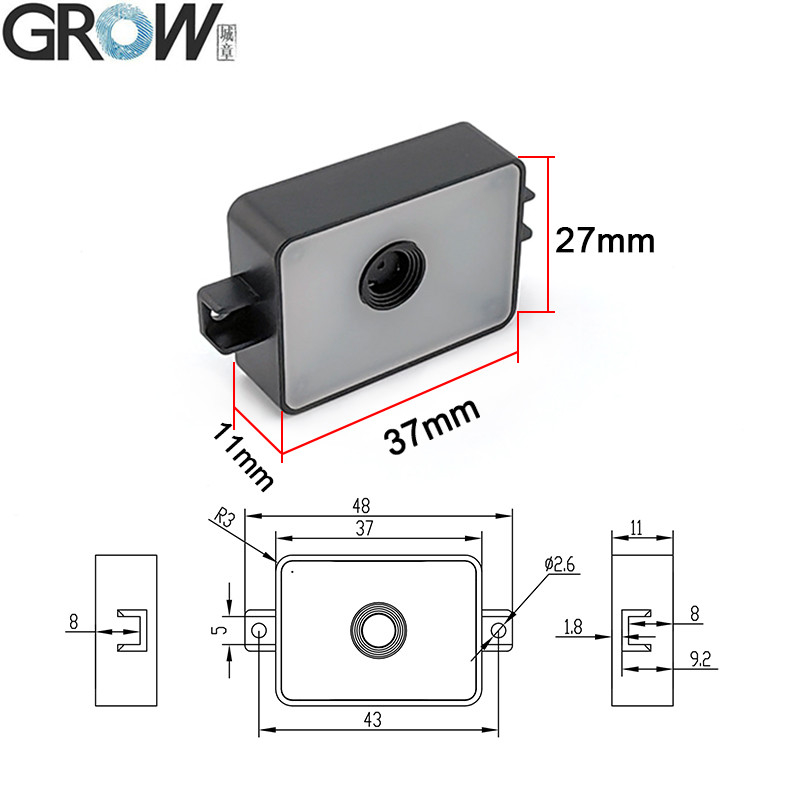

Dimension
|
Le nombre d'étoiles est déterminé par le nombre d'étoiles.
|
|
Voltage de fonctionnement
|
DC 5 V
|
|
Courant de fonctionnement
|
180 mA
|
|
Courant de veille
|
Les données de l'appareil doivent être prises en compte dans la mesure du possible.
|
|
Paramètres de l'environnement
|
Température de fonctionnement
|
-20°C à +50°C
|
|
Température de stockage
|
-40°C à +70°C
|
|
Humidité de fonctionnement
|
5% à 95% (non condensé)
|
|
Lumière environnementale
|
Pour les appareils à moteur à combustion
|
Les fichiers
·Fournir un manuel d'utilisation
Découvrir le fonctionnement des modules de balayage
Imaginez que le module de balayage est comme un super œil, et son flux de travail est comme ceci:
Tout d'abord, il utilise une source lumineuse (comme un laser ou une lumière LED) pour éclairer l'objet que vous souhaitez scanner, et cette source lumineuse sera sélectionnée en fonction des différents besoins de numérisation.Ce processus est comme allumer une lampe de poche dans l'obscurité., éclairant la voie à suivre.
Lorsque la lumière touche un objet, elle se reflète en arrière et est capturée par la lentille du module de balayage.La qualité d'une image dépend de la qualité de la lentille et de son réglage de la distance focale..
Ensuite, un composant magique appelé capteur d'image est apparu, c'est comme un traducteur qui convertit les images en signaux électriques.Ce capteur peut être un dispositif à accouplement de charge (CCD) ou un semi-conducteur complémentaire d'oxyde de métal (CMOS), qui sont tous deux très habiles à convertir les signaux optiques en signaux électriques.
Le signal électrique est ensuite envoyé à la puce de décryptage pour un traitement ultérieur.et le convertit en signal numériqueDe cette façon, les données deviennent à la fois claires et fiables.
Ces signaux numériques sont ensuite envoyés à la carte de contrôle principale, qui agit comme le cerveau du module de balayage, responsable du traitement des données tout en contrôlant d'autres parties du module.La carte de commande principale peut être connectée à des ordinateurs ou à d'autres appareils via diverses interfaces pour transmettre les données traitées.
Avant la transmission des données, la carte de contrôle principale est également soumise à un "examen physique", qui consiste à vérifier les données.Il utilisera diverses méthodes telles que le contrôle de parité ou le CRC pour assurer l'exactitude des données.Si des erreurs sont détectées, elles seront immédiatement corrigées.
Enfin, les données qui ont été filtrées et traitées couche par couche peuvent être sorties.l'identification, de stockage ou d'autres applications.
En termes simples, le module de numérisation convertit l'image d'un objet en signal numérique par l'intermédiaire d'un équipement optique, effectue ensuite une série de traitements et d'applications, et produit finalement le résultat.Ce processus peut être contrôlé et contrôlé par des ordinateurs ou d'autres dispositifs, rendant le travail de numérisation plus automatisé et intelligent.
