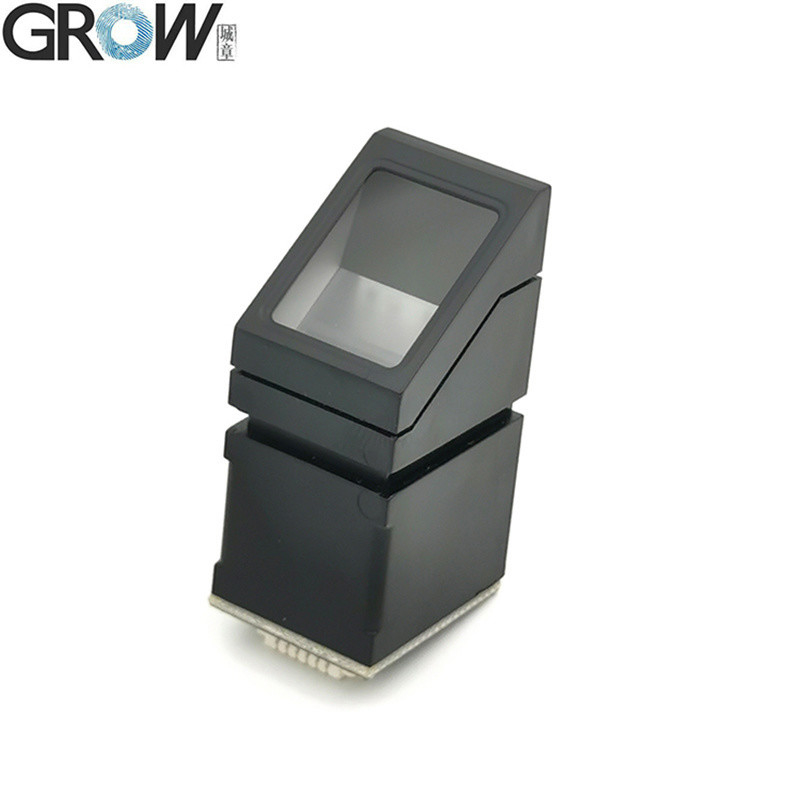

Module intégré de lecteur d'empreintes digitales professionnel Module intégré d'empreintes digitales

Définition

1Une collecte d'images intégrée et une puce d'algorithme, tout en un.
2Le lecteur d'empreintes digitales peut conduire le développement secondaire, peut être intégré dans une variété de produits finaux
3Les utilisateurs peuvent effectuer le développement secondaire, peut être intégré dans une variété de produits finaux, tels que: contrôle d'accès, présence, coffre-fort, serrures de porte de voiture
4Faible consommation d'énergie, faible coût, petite taille, excellente performance
5Technologie optique professionnelle, techniques de fabrication de modules de précision
6. Bonne capacité de traitement d'image, peut capturer avec succès une image jusqu'à une résolution de 500 dpi
7Il a une fonction de détection de doigts.
8. R307S capacité d'empreintes digitales: 1000



Une brève description du module d'empreintes digitales R307S:
1Capacité d'empreinte digitale:
La capacité de stockage du module d'empreintes digitales R307S est de 1000.

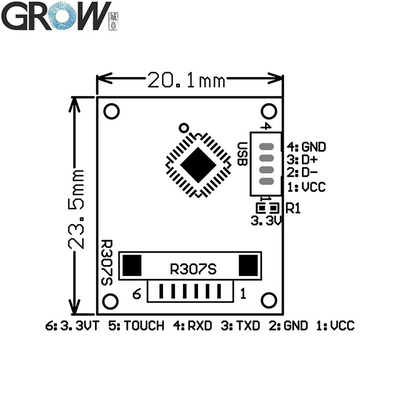

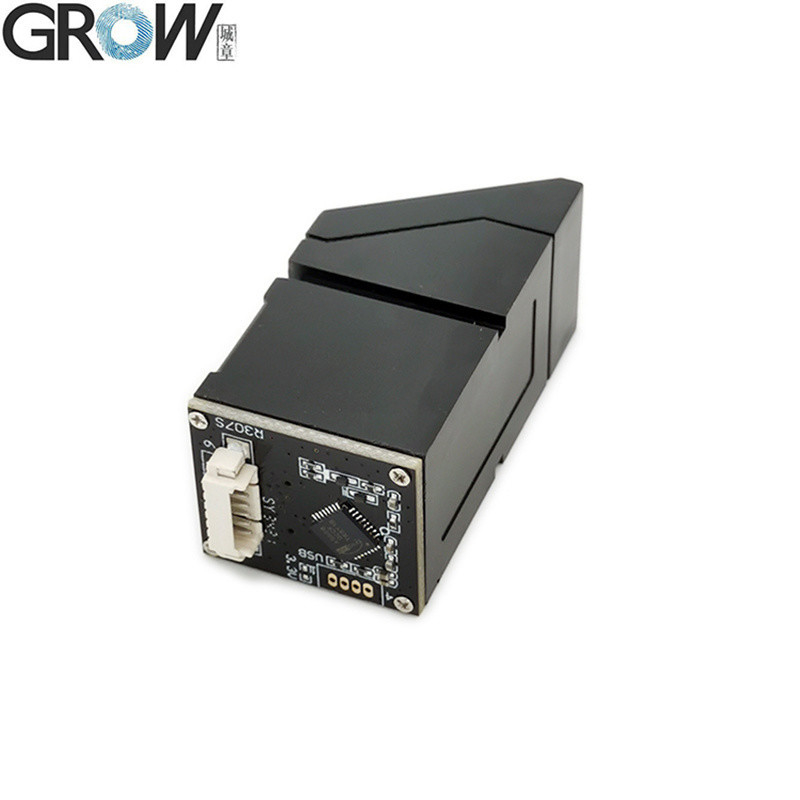

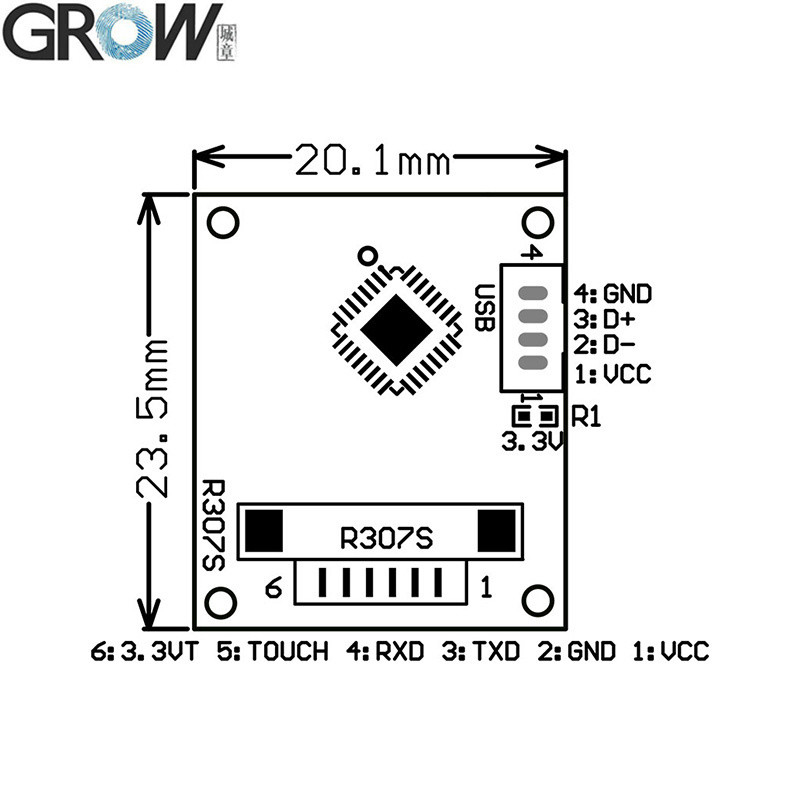

2. Description de l'interface:
Le module d'empreintes digitales R307-S dispose de l'interface RS232 et USB2.0 en même temps. L'interface USB2.0 peut se connecter à l'ordinateur; L'interface RS232 est au niveau TTL et le débit baud par défaut est de 57600, qui peut être modifié.Veuillez consulter le protocole de communication.Il peut être connecté à un microcontrôleur, tel qu'un ARM, un DSP et d'autres équipements dotés d'un port série, et le microcontrôleur de 3,3 V et 5 V peut être connecté directement.s'il vous plaît prêter attention à la conversion de niveau, comme le circuit MAX232.

3Détection du module.
Une fois le module d'empreintes digitales allumé, la fenêtre de collecte d'empreintes digitales clignote, indiquant que l'auto-test est normal.s'il est connecté à l'envers ou mal.La puce a une certaine chaleur lorsqu'elle fonctionne normalement, c'est un phénomène normal, le produit a passé un test strict, peut être assuré d'utiliser.


Les spécifications

·Type: Optique
·Interface: USB/UART (niveau logique TTL)
·Résolution: 500 DPI
·Current de travail: typique ≤ 75 mA
·Tension: courant continu de 4,2 à 6,0 V (ou 3,3 V)
·Capacité des empreintes digitales:1000
·Dimension: 52 * 20 * 22 (mm)
·Surface de capture de l'image: 15*11 (mm)
·Retour en arrière: bleu
· Vie du capteur: 100 millions de fois
• Indications statiques: 15KV
·Taille du fichier de caractères: 256 octets
·Taille du modèle: 512 octets
·Niveau de sécurité: 5 (1,2,3,4,5 ((le plus élevé))
·Vite de balayage: < 0,3 seconde
·Vitesse de vérification: < 0,2 seconde
·Méthode de mise en correspondance: 1:N
·FRR (faux taux de rejet): ≤ 0,1%
·FAR (faux taux d'acceptation): ≤ 0,0001%
·Température de l'environnement de fonctionnement: -20°C à 50°C
·taux de débit des communications RS232: 9600BPS~115200BPS modifiable


Les fichiers

·Tous les modules d'empreintes digitales sont pris en charge par Arduino, Android, Windows, Linux, .Net et ainsi de suite.
· Fournir des fichiers SDK gratuits
· Fournir un manuel d'utilisation
