Définition
1Une collecte d'images intégrée et une puce d'algorithme, tout en un.
2La flexibilité d'adaptation aux conditions était les doigts, que ce soit des doigts secs, des doigts mouillés, des empreintes digitales de texture légère, des doigts et des doigts anciens, tous ont un taux de reconnaissance élevé
3Les principaux domaines d'application: peuvent être intégrés dans une variété de produits finaux, tels que: contrôle d'accès, présence, coffre-fort

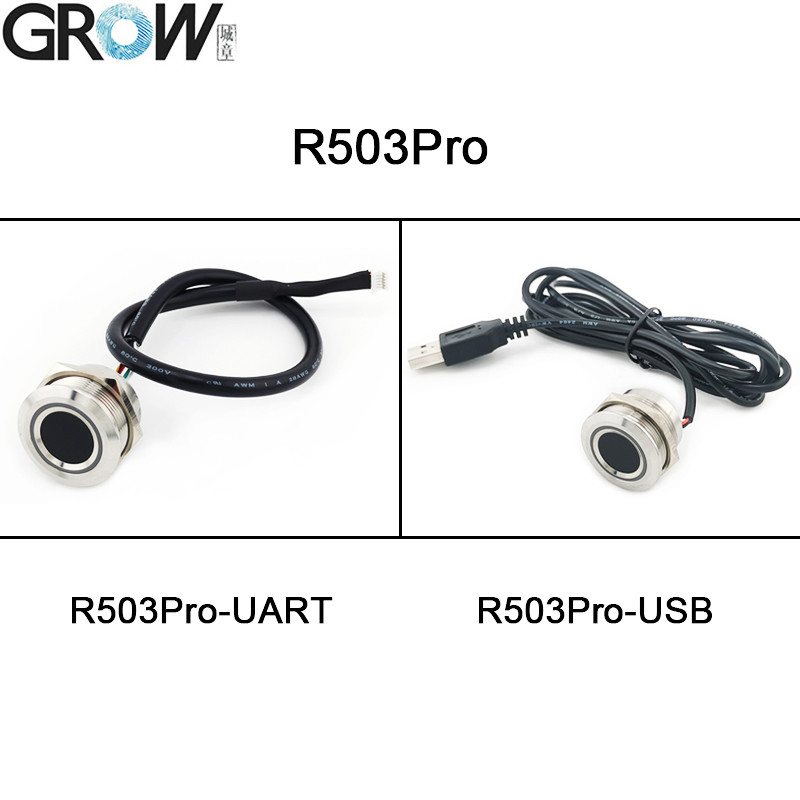

Le module d'empreintes digitales R503Pro est de type R503Pro-UART et R503Pro-USB. Il a une capacité de 1500.
|
|
R503
|
R503-5V
|
R503-M22: les produits à base d'alcool
|
R503Pro
|
R503S
|
|
Énergie
|
DC 3,3 V
|
5 V de courant continu
|
DC 3,3 V
|
- Je vous en prie.DC 3,3 V
Le nombre de points de contact est le suivant:
|
DC 3,3 V
|
|
Réseau de détection
|
192*192 pixels
|
192*192 pixels
|
192*192 pixels
|
192*192 pixels
|
160 x 160 pixels
|
|
Capacité des empreintes digitales
|
200
|
200
|
200
|
1500
|
150
|
|
Taille
|
M25
|
M25
|
M22
|
M25
|
M25
|
|
Connecteur
|
SH 1,0 mm 6 épingles
|
MX 1,25 mm à 6 broches
|
SH 1,0 mm 6 épingles
|
SH 1,0 mm 6 épingles
|
SH 1,0 mm 6 épingles
|
R503 Spécifications
|
Modèle
|
R503Pro
|
|
Le type
|
Module d'empreintes digitales de capacité
|
|
Interface
|
UART ((TTL) /USB
|
|
Résolution
|
508 DPI
|
|
Voltage
|
R503Pro-UART: CC 3.3V R503Pro-USB: CC 5V
|
|
Capacité des empreintes digitales
|
200
|
|
Système de détection
|
192*192 pixels
|
|
Courant de fonctionnement
|
20 mA
|
|
Courant de veille
|
Voltage typique en veille tactile: 3,3 V, courant moyen: 2 uA
|
|
Taille externe du module d'empreintes digitales
|
Diamètre 28 (mm)
|
|
Taille interne du module d'empreintes digitales
|
Pour les appareils à moteur électrique
|
|
Hauteur du module d'empreintes digitales
|
19 (mm)
|
|
Zone de collecte effective
|
Démètre 15,5 mm
|
|

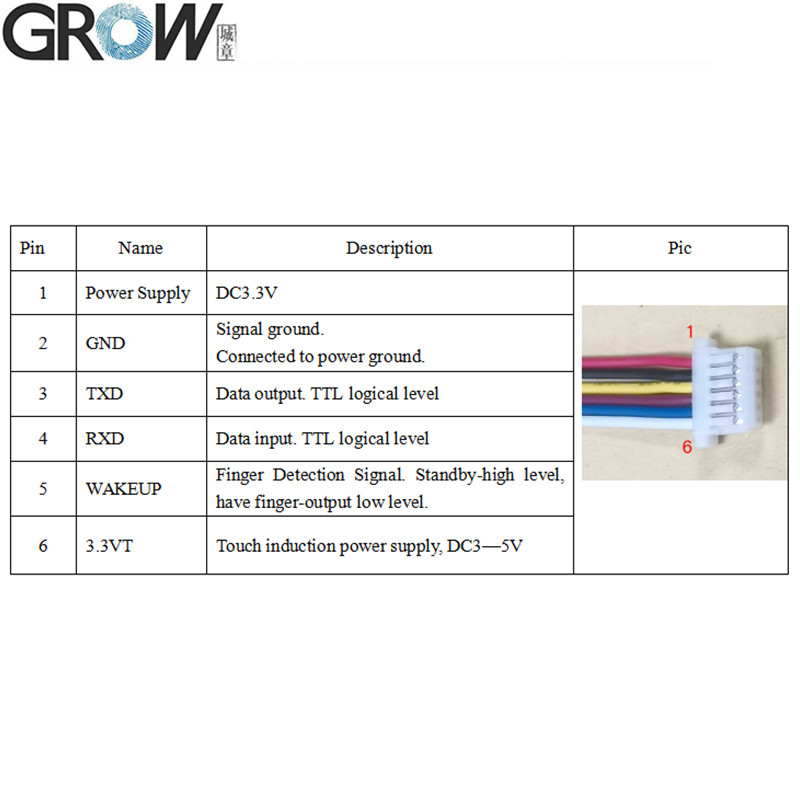

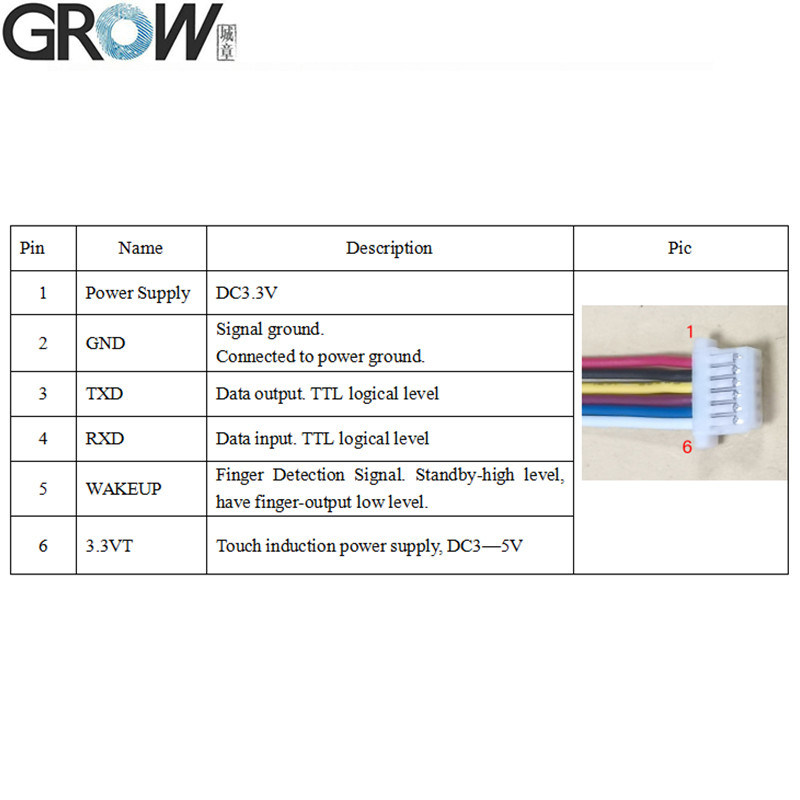

Connecteur
|
Le nombre d'étoiles
|
|
Contrôle à LED
|
Je suis désolé.
|
|
Couleur LED
|
RGB
|
|
Vitesse de balayage
|
< 0,2 seconde
|
|
Vitesse de vérification
|
< 0,3 seconde
|
|
Méthode de mise en correspondance
|
1:1; 1:N
|
|
RFR
|
Jusqu'à 1%
|
|
- Je ne sais pas.
|
≤ 0,001%
|
|
Environnement de travail
|
-20C à 60C
|
|
Humidité de travail
|
10 à 85%
|
|
Capacité antistatique
|
15KV
|
|
Intensité de résistance à l'abrasion
|
1 million de fois
|
|
Taux de débit des communications (UART):
|
(9600 × N) bps où N = 1 ~ 12 ((N par défaut = 6, c'est-à-dire 57600 bps)
|
Les fichiers
· Fournir des fichiers SDK de référence gratuits pour Arduino, Android, Net, Windows et ainsi de suite.
· Fournir un manuel d'utilisation
Vidéo R503Pro sur Youtube:Le projet de loi est en cours d'exécution.
Si vous avez besoin de fichiers SDK, contactez-nous.
Interfaces de communication multiples:Le capteur d'empreintes digitales R503Pro fournit des interfaces de communication USB et TTL pour une connexion et un transfert de données faciles avec différents appareils.
Voltage d'alimentation:DC 3,3 V pour la version R503Pro-UART et DC 5 V pour la version R503Pro-USB.
Capacité des empreintes digitales:Le capteur d'empreintes digitales R503Pro a été amélioré par rapport au capteur d'empreintes digitales R503, avec une capacité d'empreintes digitales de 1500 pièces.
En attente à faible consommation:Pour le scénario où il est nécessaire de réaliser un mode de veille à faible consommation, l'hôte peut couper l'alimentation principale du module (il ne peut pas couper l'alimentation sensible au toucher).il produira un signal au signal IRQ, puis l'hôte peut activer le module pour exécuter le processus d'identification d'empreintes digitales.

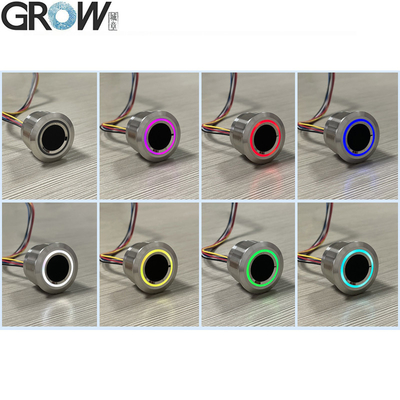

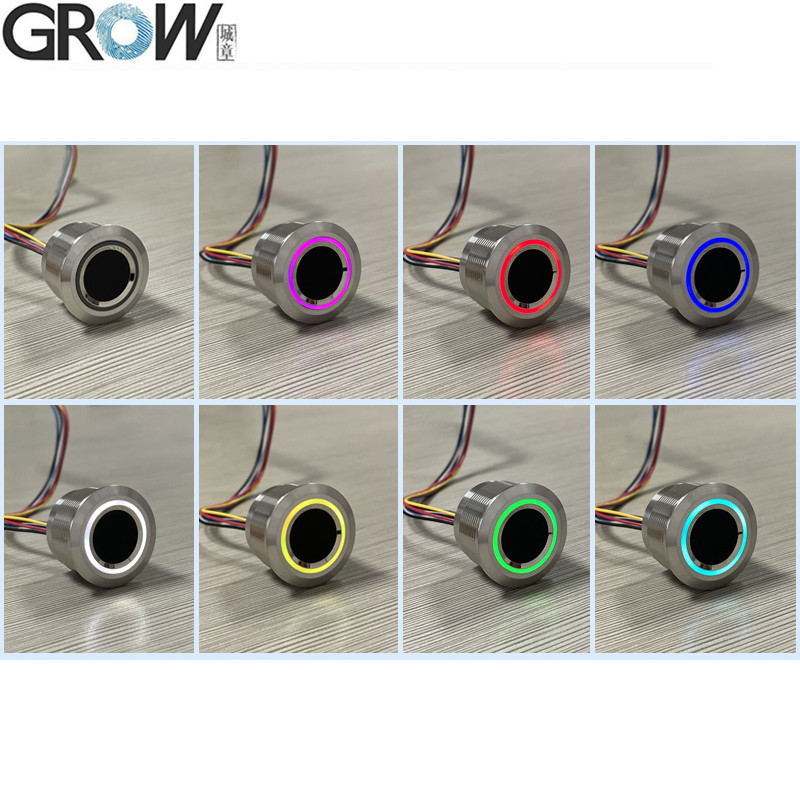

LED RVB:Le capteur d'empreintes digitales R503Pro ajoute une lumière de couleur cyclique de 3 couleurs et une lumière de couleur cyclique de 7 couleurs, et l'interface est disponible dans les options USB et TTL, ce qui facilite encore l'application.
La polyvalence:Le capteur d'empreintes digitales R503Pro est largement utilisé dans le système de contrôle d'accès, le système de présence, l'authentification de sécurité et d'autres domaines.il peut obtenir une fonction d'identification rapide et précise des empreintes digitales pour améliorer la sécurité et la commodité.
