Description
1. Intégré la collecte d'images et la puce d'algorithme ensemble, TOUT-en-UN
2. La flexibilité pour s'adapter aux conditions était les doigts, qu'il s'agisse de doigts secs, de doigts mouillés, de doigts d'empreintes digitales à texture légère et de vieux doigts, tous ont un taux de reconnaissance élevé
3. Les principaux domaines d'application : peuvent être intégrés dans une variété de produits finaux, tels que : contrôle d'accès, présence, coffre-fort

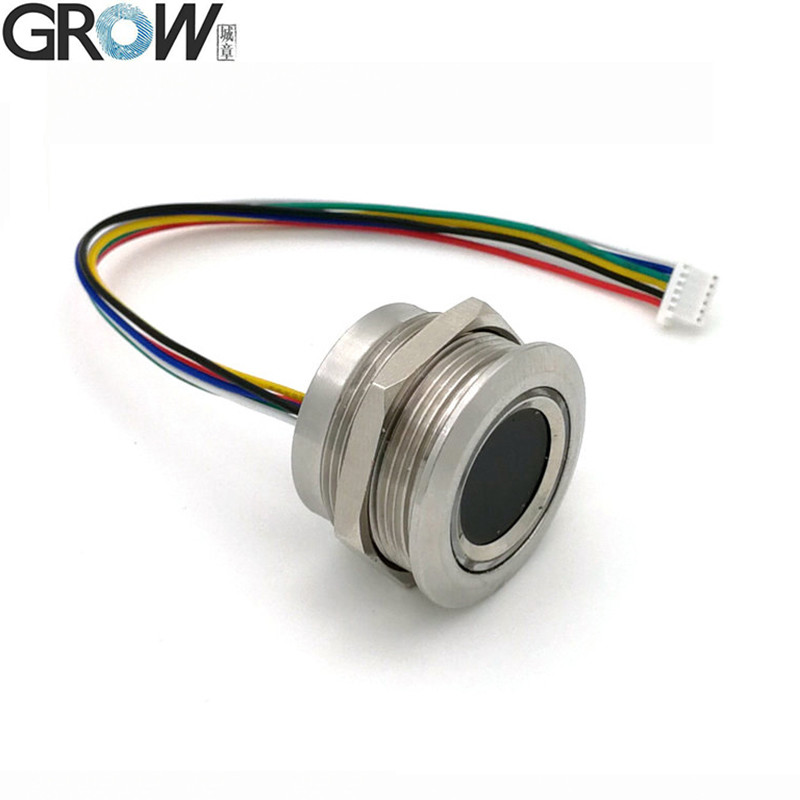

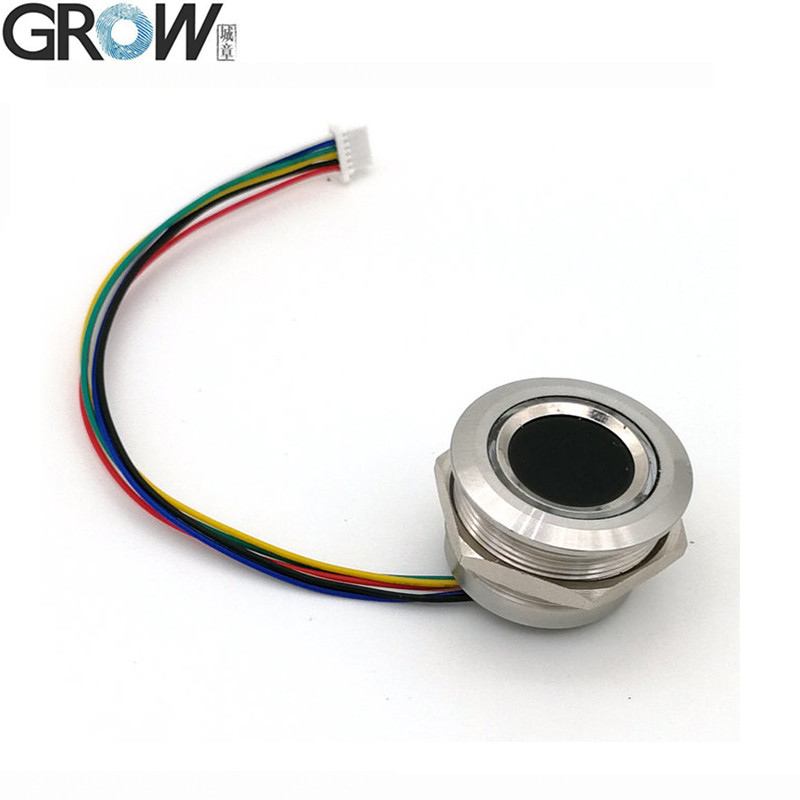

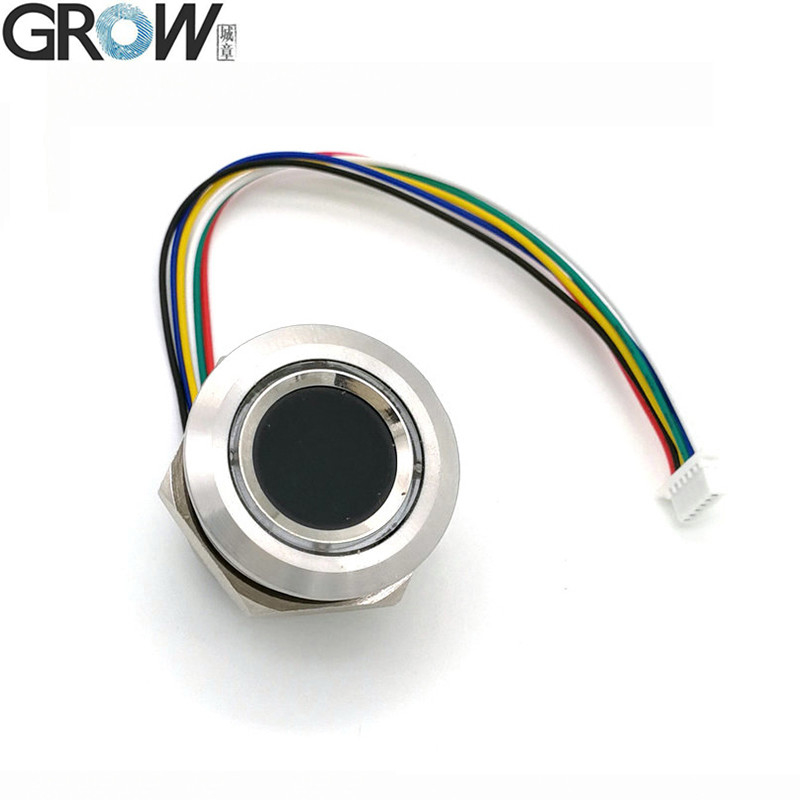

Module d'empreintes digitales R503 avec voyant lumineux annulaire RVB, la LED peut être contrôlée par commande.
|
|
R503
|
R503-5V
|
R503-M22
|
R503Pro
|
R503S
|
|
Alimentation
|
CC 3.3V
|
CC 5V
|
CC 3.3V
|
UART :
CC 3.3V
USB : CC 5V
|
CC 3.3V
|
|
Capteur matriciel
|
192*192 pixels
|
192*192 pixels
|
192*192 pixels
|
192*192 pixels
|
160*160 pixels
|
|
Capacité d'empreintes digitales
|
200
|
200
|
200
|
1500
|
150
|
|
Taille
|
M25
|
M25
|
M22
|
M25
|
M25
|
|
Connecteur
|
SH 1.0mm 6 broches
|
MX 1.25mm 6 broches
|
SH 1.0mm 6 broches
|
SH 1.0mm 6 broches
|
SH 1.0mm 6 broches
|
Spécifications R503
|
Modèle
|
R503
|
|
Type
|
Module d'empreintes digitales capacitif
|
|
Interface
|
UART(TTL)
|
|
Résolution
|
508 DPI
|
|
Tension
|
CC 3.3V
|
|
Capacité d'empreintes digitales
|
200
|
|
Capteur matriciel
|
192*192 pixels
|
|
Courant de fonctionnement
|
20mA
|
|
Courant de veille
|
Tension de veille tactile typique : 3,3 V, courant moyen : 2uA
|
|

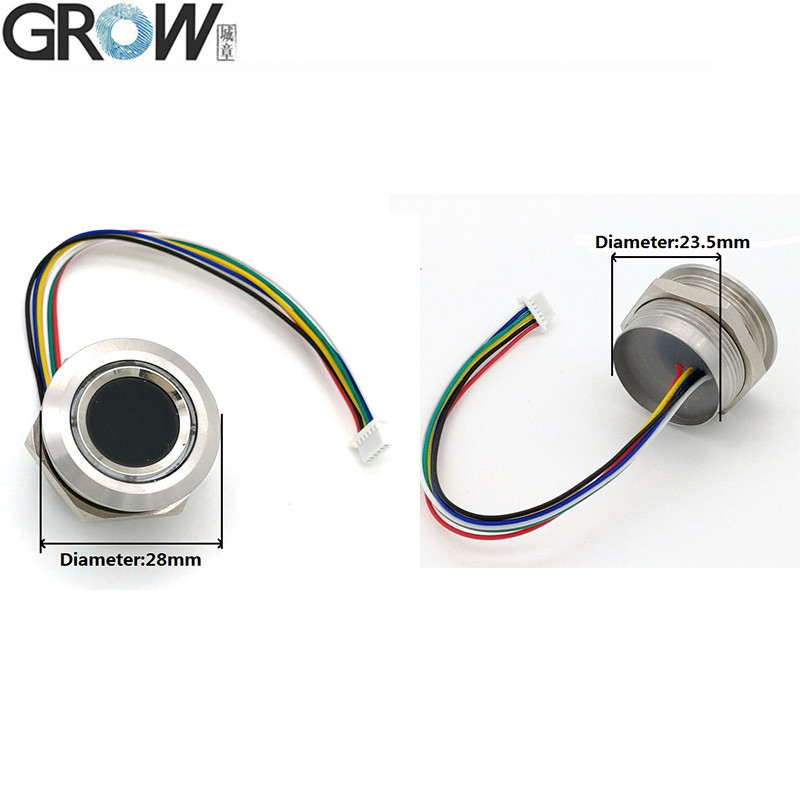

Taille externe du module d'empreintes digitales
|
Diamètre 28 (mm)
|
|
Taille interne du module d'empreintes digitales
|
Diamètre 25 (mm) (M25)
|
|
Hauteur du module d'empreintes digitales
|
19 (mm)
|
|
Zone de collecte effective
|
Diamètre 15,5 (mm)
|
|

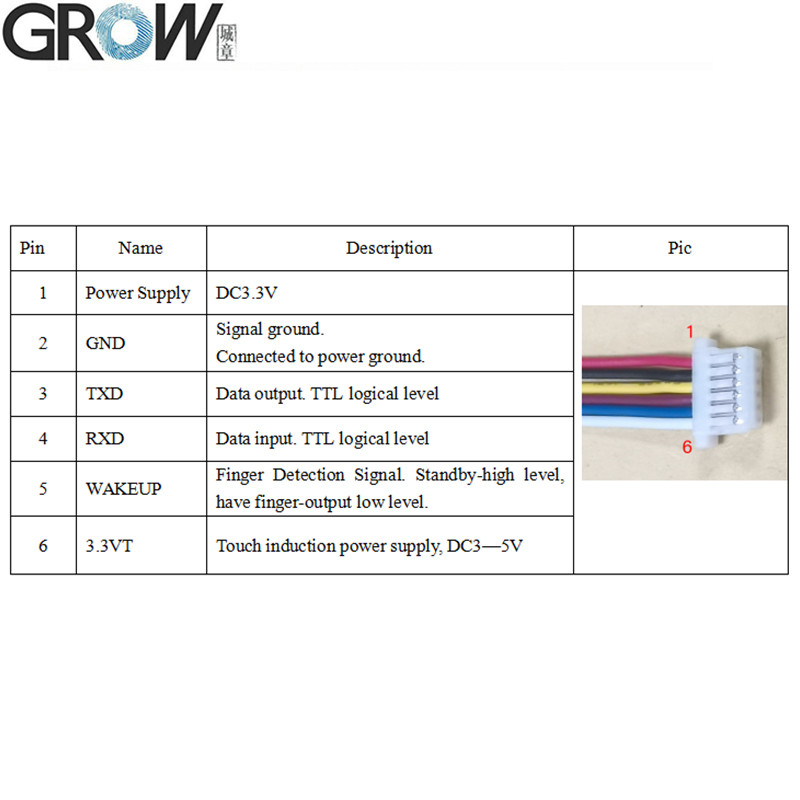

Connecteur
|
SH1.0-6Pin
|
|

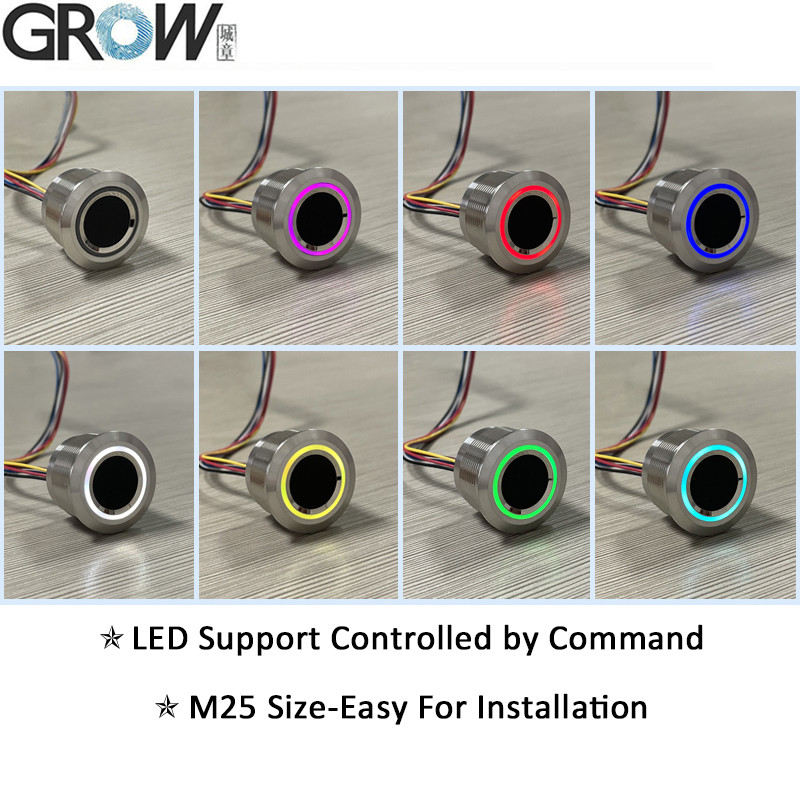

Contrôle LED
|
OUI
|
|
Couleur LED
|
RVB
|
|
Vitesse de numérisation
|
< 0,2 seconde
|
|
Vitesse de vérification
|
< 0,3 seconde
|
|
Méthode de correspondance
|
1:1 ; 1:N
|
|
FRR
|
≤1%
|
|
FAR
|
≤0.001%
|
|
Environnement de travail
|
-20C ---60C
|
|
Humidité de travail
|
10-85%
|
|
Capacité antistatique
|
15KV
|
|
Intensité de résistance à l'abrasion
|
1 million de fois
|
|
Débit en bauds des communications (UART) :
|
(9600 × N) bps où N = 1 ~ 12 (par défaut N = 6, soit 57600 bps)
|
Fichiers
·Fournir des fichiers SDK de référence gratuits pour Arduino, Android, .Net, Windows, etc.
·Fournir le manuel d'utilisation
Vous pouvez télécharger le manuel d'utilisation R503 à partir de ce lien de site Web :
https://hzgrow.en.made-in-china.com
Vidéo de démonstration du fonctionnement du programme de test R503 sur Youtube : https://youtu.be/eD2xtwCWOmQ
Si vous avez besoin de fichiers SDK, veuillez nous contacter.
Biométrie supérieure :Le module d'empreintes digitales R503 adopte une technologie d'identification d'empreintes digitales capacitive avancée, qui collecte les données d'empreintes digitales via un réseau de micro-condensateurs. Lorsque le doigt est pressé, les crêtes et les vallées du doigt génèrent des capacités minuscules différentes entre l'épiderme et la puce, et la puce mesure ces changements pour obtenir des informations d'empreintes digitales, permettant un déverrouillage rapide et améliorant l'expérience utilisateur.
Précision :Avec une résolution d'image allant jusqu'à 508 dpi et 192*192 pixels d'image, le module d'empreintes digitales R503 peut capturer les caractéristiques subtiles des empreintes digitales, assurant ainsi la précision de l'identification. Son taux de fausse reconnaissance est extrêmement faible et presque négligeable, empêchant tout accès non autorisé.
Durabilité et stabilité :Le module d'empreintes digitales R503 peut fonctionner normalement dans des environnements relativement difficiles, y compris des conditions météorologiques extrêmes telles que le froid et la chaleur extrêmes. Sa plage de température de fonctionnement est de -20 ℃ à 45 ℃, et la plage d'humidité relative est de 10 % HR à 85 % HR (sans condensation). En même temps, la durée de vie du module d'empreintes digitales R503 peut atteindre plus d'un million de touches, assurant la stabilité et la fiabilité dans différents environnements. Les utilisateurs peuvent l'utiliser pendant longtemps sans se soucier de la dégradation des performances ou des dommages.
Connectivité multi-appareils :Le module d'empreintes digitales R503 prend en charge plusieurs systèmes d'exploitation, tels que Arduino, Android, Windows, Linux, etc., et peut facilement s'adapter à la plupart des appareils du marché.
Protection des données d'empreintes digitales :Comme le module d'empreintes digitales R503 est conçu pour collecter des informations sensibles, la sécurité est de la plus haute importance. Le réglage de sécurité à cinq niveaux et la technologie de protection des données peuvent empêcher le vol ou la reconstruction des images d'empreintes digitales.
Faible consommation d'énergie :Faible alimentation, l'ensemble du circuit est généralement mis hors tension, et la fonction de détection des doigts du module est utilisée pour mettre sous tension l'ensemble de la machine.
