Définition
1Une collecte d'images intégrée et une puce d'algorithme, tout en un.
2La flexibilité d'adaptation aux conditions était les doigts, que ce soit des doigts secs, des doigts mouillés, des empreintes digitales de texture légère, des doigts et des doigts anciens, tous ont un taux de reconnaissance élevé
3Les principaux domaines d'application: peuvent être intégrés dans une variété de produits finaux, tels que: contrôle d'accès, présence, coffre-fort

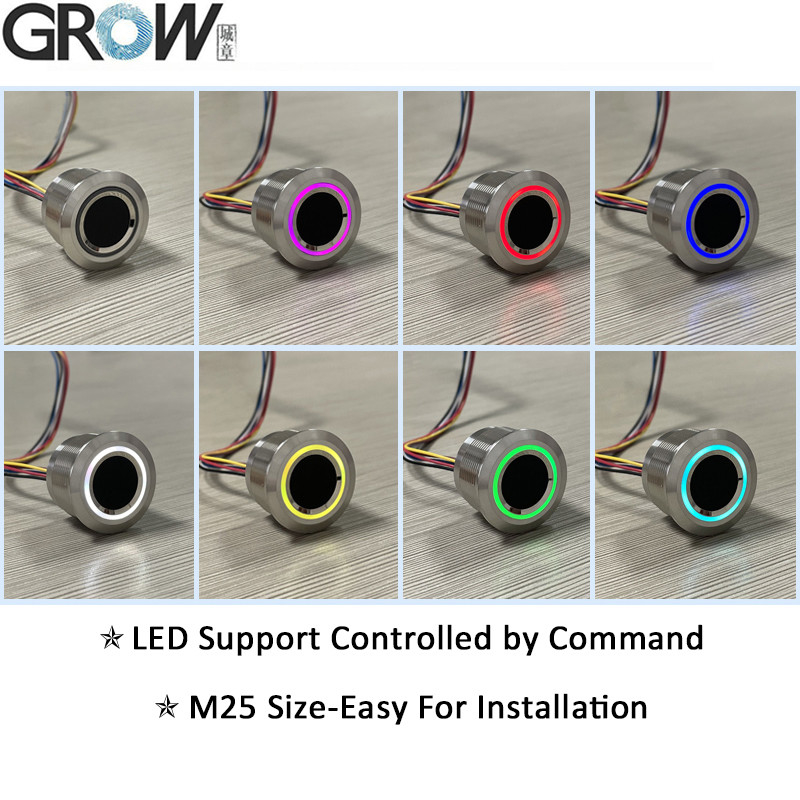

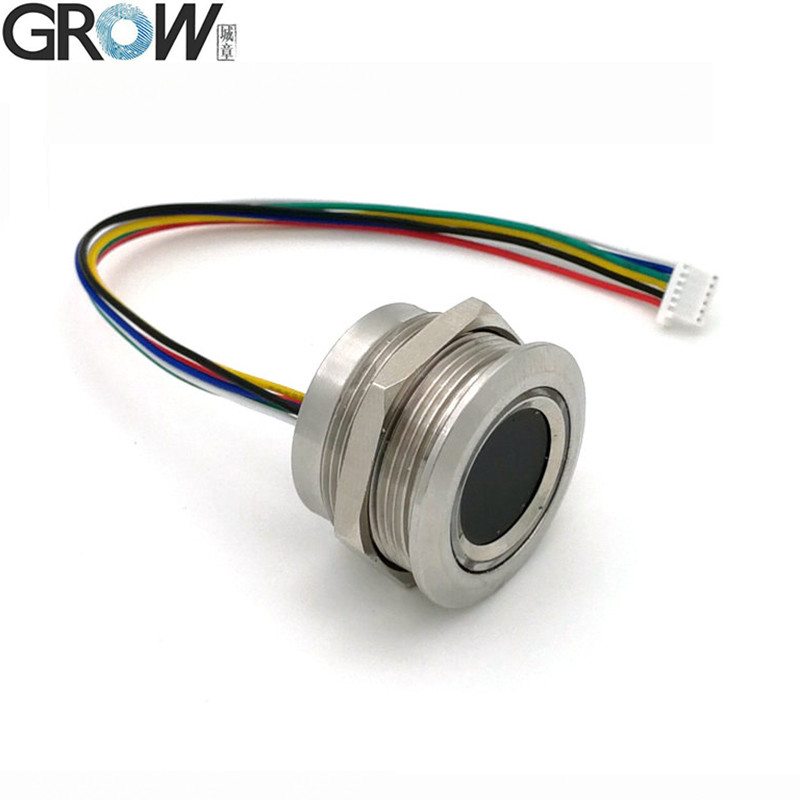

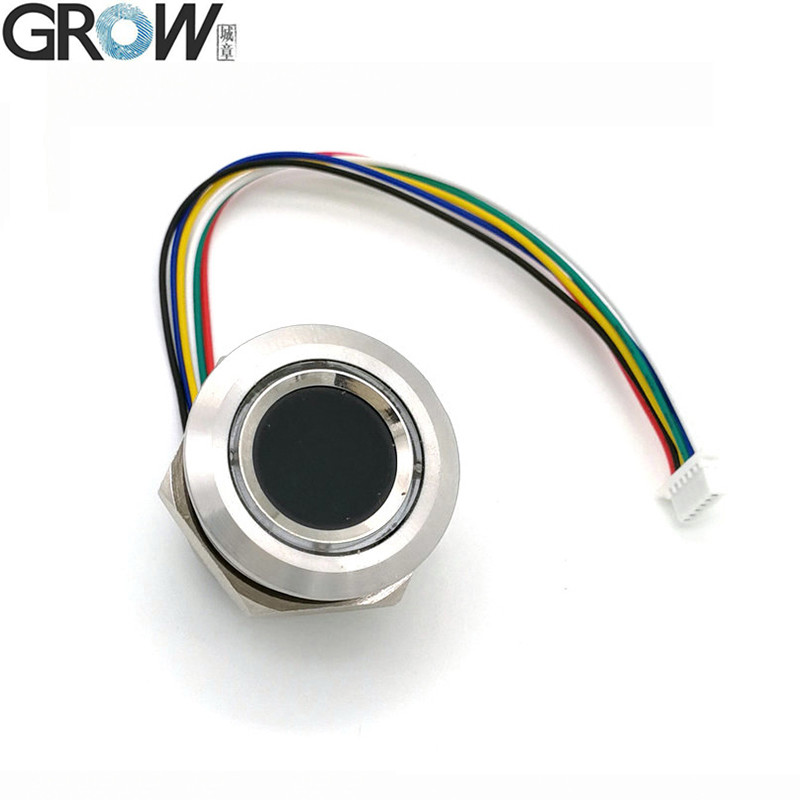

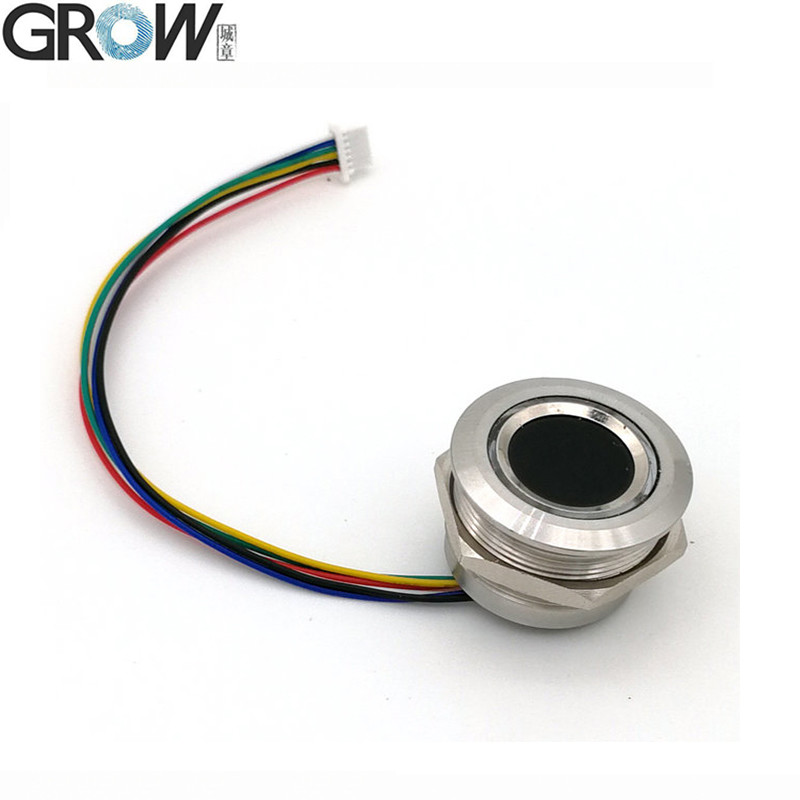

Module d'empreintes digitales R503 avec éclairage RGB, LED peut être commandé par commande.
|
|
R503
|
R503-5V
|
R503-M22: les produits à base d'alcool
|
R503Pro
|
R503S
|
|
Énergie
|
DC 3,3 V
|
5 V de courant continu
|
DC 3,3 V
|
- Je vous en prie.
DC 3,3 V
Le nombre de points de contact est le suivant:
|
DC 3,3 V
|
|
Réseau de détection
|
192*192 pixels
|
192*192 pixels
|
192*192 pixels
|
192*192 pixels
|
160 x 160 pixels
|
|
Capacité des empreintes digitales
|
200
|
200
|
200
|
1500
|
150
|
|
Taille
|
M25
|
M25
|
M22
|
M25
|
M25
|
|

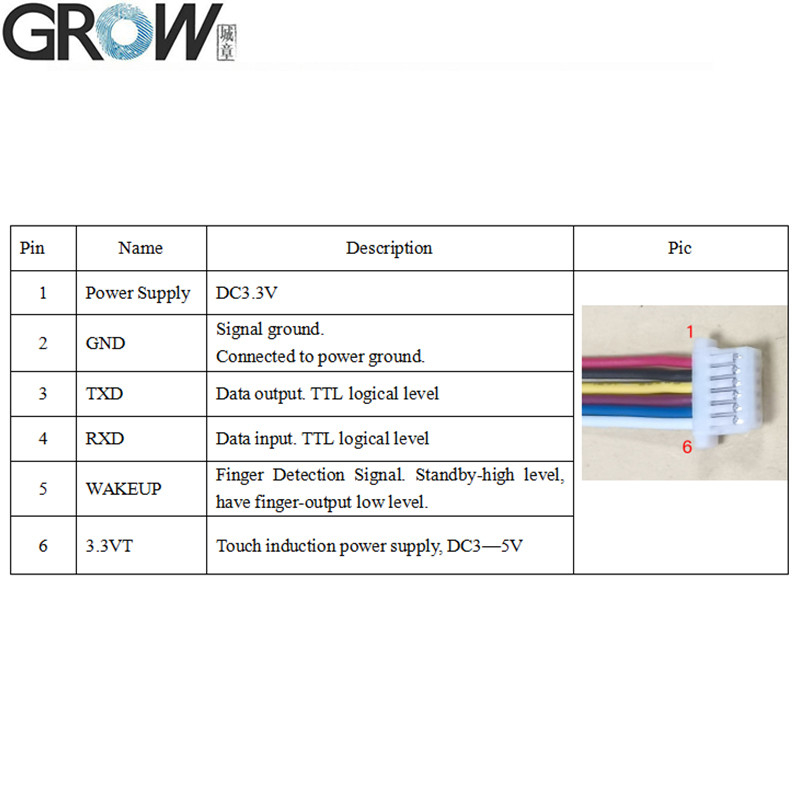

Connecteur
|
SH 1,0 mm 6 épingles
|
MX 1,25 mm à 6 broches
|
SH 1,0 mm 6 épingles
|
SH 1,0 mm 6 épingles
|
SH 1,0 mm 6 épingles
|
R503 Spécifications
|
Modèle
|
R503
|
|
Le type
|
Module d'empreintes digitales de capacité
|
|
Interface
|
Le montant de l'allocation est calculé à partir de l'allocation.
|
|
Résolution
|
508 DPI
|
|
Voltage
|
DC 3,3 V
|
|
Capacité des empreintes digitales
|
200
|
|
Système de détection
|
192*192 pixels
|
|
Courant de fonctionnement
|
20 mA
|
|
Courant de veille
|
Voltage typique en veille tactile: 3,3 V, courant moyen: 2 uA
|
|

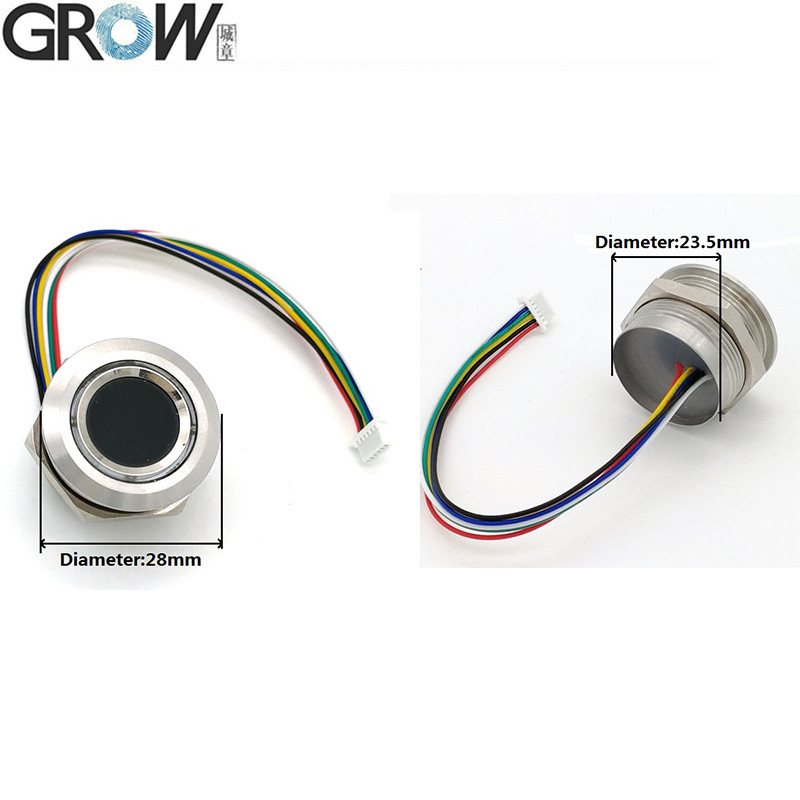

Taille externe du module d'empreintes digitales
|
Diamètre 28 (mm)
|
|
Taille interne du module d'empreintes digitales
|
Pour les appareils à moteur électrique
|
|
Hauteur du module d'empreintes digitales
|
19 (mm)
|
|
Zone de collecte effective
|
Démètre 15,5 mm
|
|
Connecteur
|
Le nombre d'étoiles
|
|
Contrôle à LED
|
Je suis désolé.
|
|
Couleur LED
|
RGB
|
|
Vitesse de balayage
|
< 0,2 seconde
|
|
Vitesse de vérification
|
< 0,3 seconde
|
|
Méthode de mise en correspondance
|
1:1; 1:N
|
|
RFR
|
Jusqu'à 1%
|
|
- Je ne sais pas.
|
≤ 0,001%
|
|
Environnement de travail
|
-20C à 60C
|
|
Humidité de travail
|
10 à 85%
|
|
Capacité antistatique
|
15KV
|
|
Intensité de résistance à l'abrasion
|
1 million de fois
|
|
Taux de débit des communications (UART):
|
(9600 × N) bps où N = 1 ~ 12 ((N par défaut = 6, c'est-à-dire 57600 bps)
|
Les fichiers
· Fournir des fichiers SDK de référence gratuits pour Arduino, Android, Net, Windows et ainsi de suite.
· Fournir un manuel d'utilisation
Vous pouvez télécharger le manuel d'utilisation R503 à partir de ce lien:
La Commission a examiné les informations fournies par les autorités chinoises.
R503 Affichage vidéo de l'opération du programme d'essai sur Youtube:Le projet de loi de 2000 a été adopté par le Parlement européen.
Si vous avez besoin de fichiers SDK, contactez-nous.
Biométrie supérieure:Le module d'empreintes digitales R503 adopte une technologie d'identification d'empreintes digitales capacitives avancée, qui collecte les données d'empreintes digitales à travers un réseau de microcondensateurs.les crêtes et les vallées du doigt génèrent différentes capacités minuscules entre l'épiderme et la puce, et la puce mesure ces changements pour obtenir des informations d'empreintes digitales, ce qui permet un déverrouillage rapide et améliore l'expérience utilisateur.
Précision:Avec une résolution d'image allant jusqu'à 508 dpi et 192*192 pixels d'image, le module d'empreintes digitales R503 peut capturer les caractéristiques subtiles des empreintes digitales, assurant ainsi une précision d'identification.Son taux de fausse reconnaissance est extrêmement faible et presque négligeable, empêchant l'accès non autorisé.
Durabilité et stabilité:Le module d'empreintes digitales R503 peut fonctionner normalement dans des environnements relativement difficiles, y compris dans des conditions météorologiques extrêmes telles que le froid et la chaleur extrêmes.,et la plage d'humidité relative est comprise entre 10% RH et 85% RH (sans condensation).assurer la stabilité et la fiabilité dans différents environnementsLes utilisateurs peuvent l'utiliser pendant longtemps sans se soucier de la dégradation des performances ou des dommages.
Connectivité multi-appareils:Le module d'empreintes digitales R503 prend en charge plusieurs systèmes d'exploitation, tels qu'Arduino, Android, Windows, Linux, etc., et peut facilement s'adapter à la plupart des appareils sur le marché.
Protection des données relatives aux empreintes digitales:Comme le module d'empreintes digitales R503 est conçu pour collecter des informations sensibles, la sécurité est de la plus haute importance.Le réglage de cinq niveaux de sécurité et la technologie de protection des données peuvent empêcher le vol ou la reconstitution d'images d'empreintes digitales.
Faible consommation électrique:Faible alimentation, l'ensemble du circuit est généralement éteint et la fonction de doigt de détection du module est utilisée pour alimenter toute la machine.
