Définition
1Une collecte d'images intégrée et une puce d'algorithme, tout en un.
2La flexibilité d'adaptation aux conditions était les doigts, que ce soit des doigts secs, des doigts mouillés, des empreintes digitales de texture légère, des doigts et des doigts anciens, tous ont un taux de reconnaissance élevé
3Les principaux domaines d'application: peuvent être intégrés dans une variété de produits finaux, tels que: contrôle d'accès, présence, coffre-fort
R503-M22 est le même que R503, juste la taille est différente.
Le R503-M22 peut également fonctionner avec la carte de commande KS200,K202,K215,KL216,K219-A,K220,K236-A,KS220.
|
|
R503
|
R503-5V
|
R503-M22: les produits à base d'alcool
|
R503Pro
|
R503S
|
|
Énergie
|
DC 3,3 V
|
5 V de courant continu
|
DC 3,3 V
|
- Je vous en prie.DC 3,3 V
Le nombre de points de contact est le suivant:
|
DC 3,3 V
|
|
Réseau de détection
|
192*192 pixels
|
192*192 pixels
|
192*192 pixels
|
192*192 pixels
|
160 x 160 pixels
|
|
Capacité des empreintes digitales
|
200
|
200
|
200
|
1500
|
150
|
|
Taille
|
M25
|
M25
|
M22
|
M25
|
M25
|
|
Connecteur
|
SH 1,0 mm 6 épingles
|
MX 1,25 mm à 6 broches
|
SH 1,0 mm 6 épingles
|
SH 1,0 mm 6 épingles
|
SH 1,0 mm 6 épingles
|
R503-M22 Spécifications
|
Modèle
|
R503-M22: les produits à base d'alcool
|
|
Le type
|
Module d'empreintes digitales de capacité
|
|
Interface
|
Le montant de l'allocation est calculé à partir de l'allocation.
|
|
Résolution
|
508 DPI
|
|
Voltage
|
DC 3,3 V
|
|
Capacité des empreintes digitales
|
200
|
|
Système de détection
|
192*192 pixels
|
|
Courant de fonctionnement
|
20 mA
|
|
Courant de veille
|
Voltage typique en veille tactile: 3,3 V, courant moyen: 2 uA
|
|

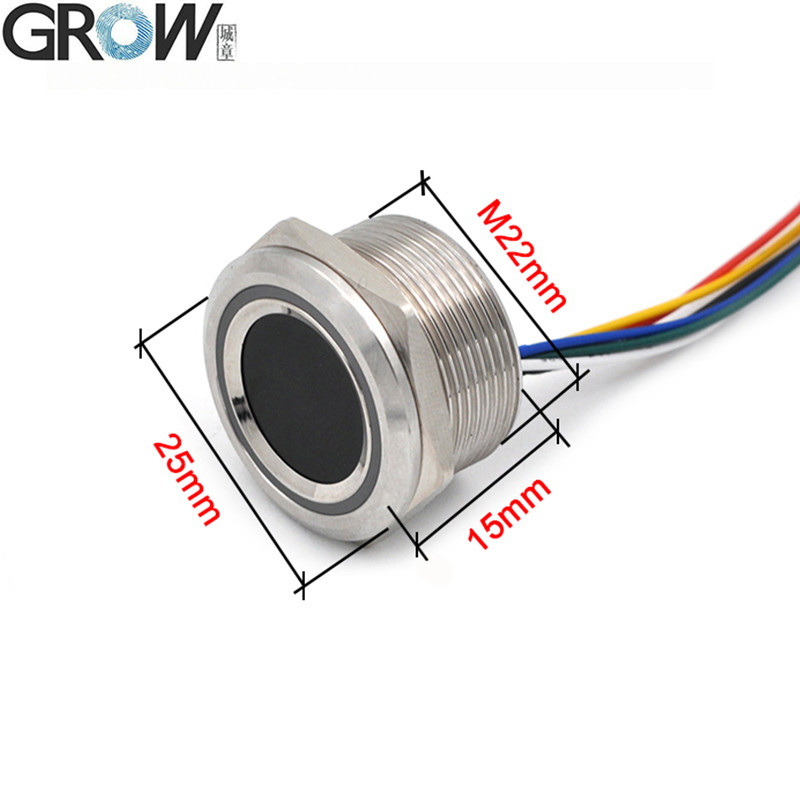

Taille externe du module d'empreintes digitales
|
Diamètre 25 (mm)
|
|
Taille interne du module d'empreintes digitales
|
Pour les véhicules à moteur électrique
|
|
Hauteur du module d'empreintes digitales
|
15 mm)
|
|
Zone de collecte effective
|
Démètre 15,5 mm
|
|

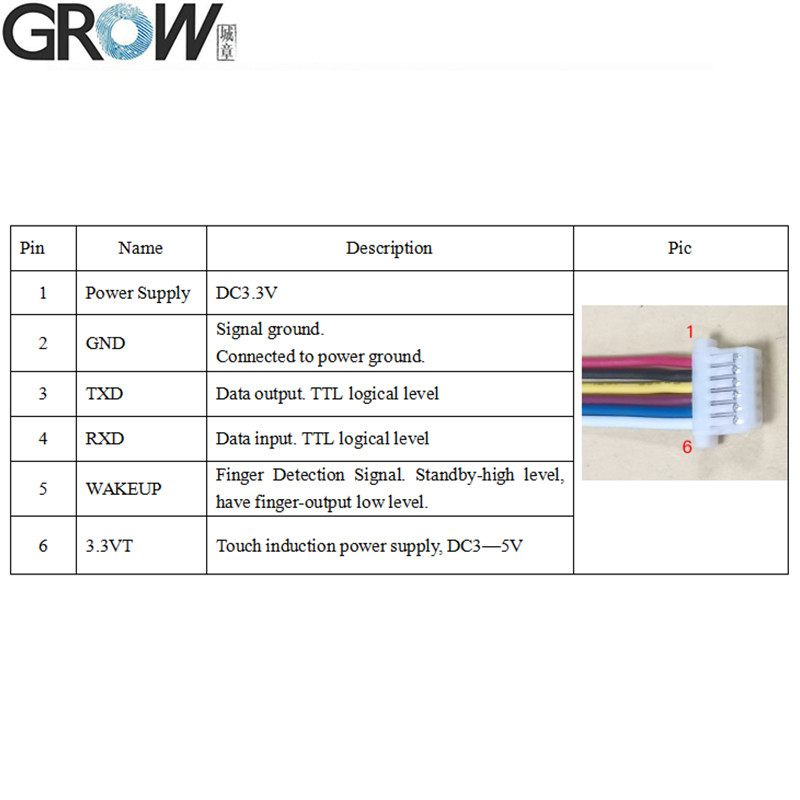

Connecteur
|
Le nombre d'étoiles
|
|
Contrôle à LED
|
Je suis désolé.
|
|
Couleur LED
|
RGB
|
|
Vitesse de balayage
|
< 0,2 seconde
|
|
Vitesse de vérification
|
< 0,3 seconde
|
|
Méthode de mise en correspondance
|
1:1; 1:N
|
|
RFR
|
Jusqu'à 1%
|
|
- Je ne sais pas.
|
≤ 0,001%
|
|
Environnement de travail
|
-20C à 60C
|
|
Humidité de travail
|
10 à 85%
|
|
Capacité antistatique
|
15KV
|
|
Intensité de résistance à l'abrasion
|
1 million de fois
|
|
Taux de débit des communications (UART):
|
(9600 × N) bps où N = 1 ~ 12 ((N par défaut = 6, c'est-à-dire 57600 bps)
|
Les fichiers
· Fournir des fichiers SDK de référence gratuits pour Arduino, Android, Net, Windows et ainsi de suite.
· Fournir un manuel d'utilisation
Vous pouvez télécharger le manuel d'utilisation R503 R503-M22 à partir de ce lien:
La Commission a examiné les informations fournies par les autorités chinoises.
R503 Affichage vidéo de l'opération du programme d'essai sur Youtube:Le projet de loi de 2000 a été adopté par le Parlement européen.
Si vous avez besoin de fichiers SDK, contactez-nous.
Haute résolution et reconnaissance rapide:Le module d'empreintes digitales R503-M22 utilise un capteur de 192*192 pixels avec une résolution d'image de 508 DPI pour capturer plus de détails d'empreintes digitales.rapide et efficace.
Stockage de grande capacité:Le R503-M22 a une capacité de stockage de 200 pièces, ce qui peut répondre aux besoins de la plupart des scénarios d'application, tels que le système de contrôle d'accès par empreinte digitale, le système de présence par empreinte digitale, etc.
Méthodes multiples de correspondance et de recherche:Le module d'empreintes digitales R503-M22 prend en charge la correspondance en mode de comparaison (1:1) et en mode de recherche (1:N), permettant une identification rapide et précise des empreintes digitales dans un large éventail de scénarios d'application.
Résistance à l'eau et durabilité:The R503-M22 fingerprint module uses high quality stainless steel material as its rugged housing and is specially designed to be waterproof and able to adapt to a wide range of harsh environmental conditions such as humid and dusty scenariosCela garantit la durabilité et la stabilité du module lors d'une utilisation à long terme.

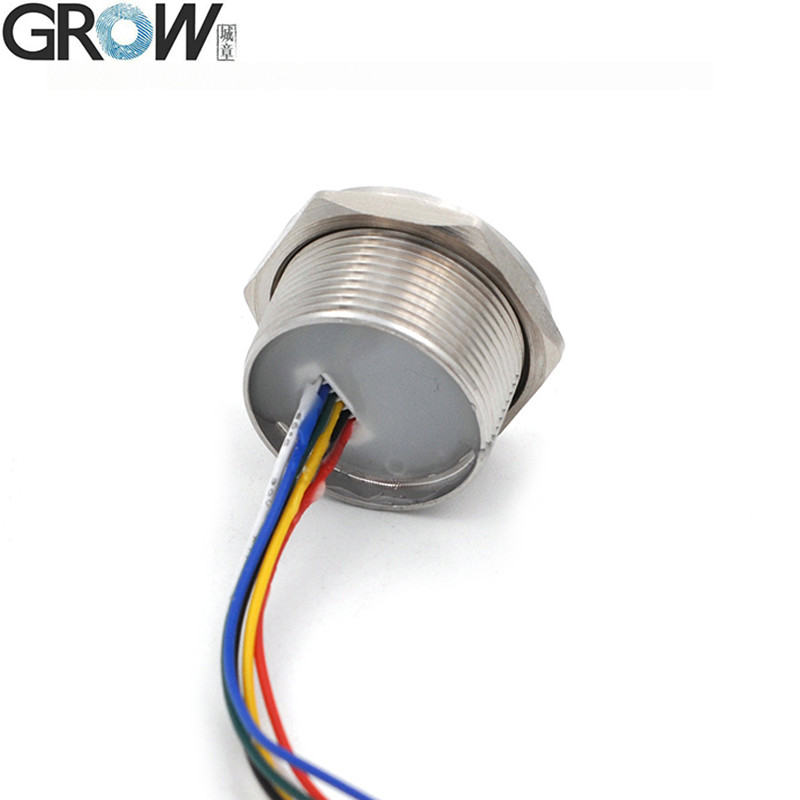

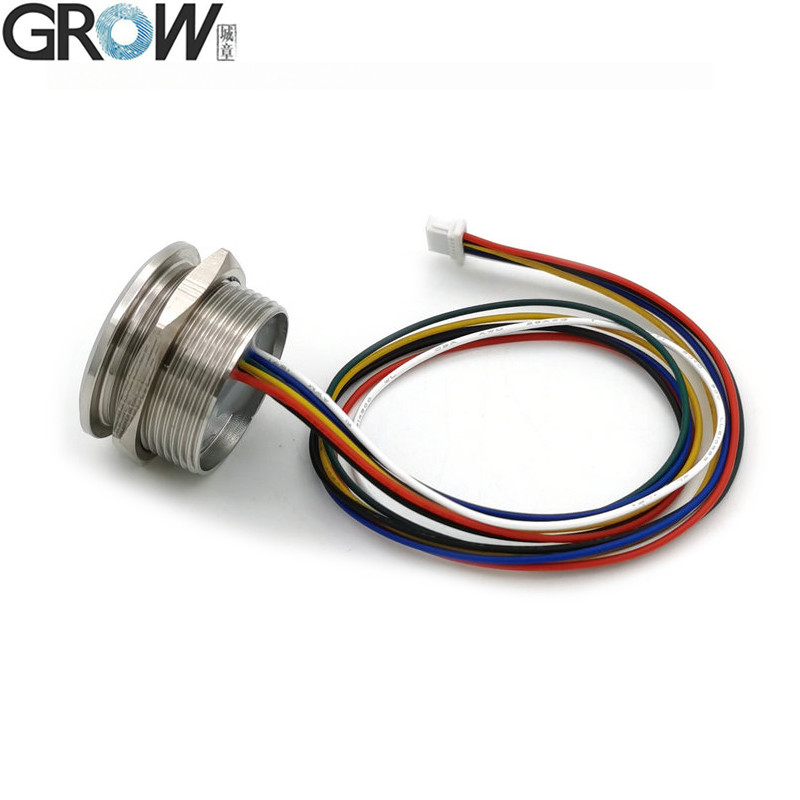

Facile à installer:Le module d'empreintes digitales R503-M22 adopte une conception de fil rond d'un diamètre de M22 et un espacement de fil d'interface modéré d'une longueur de fil de 20 cm, ce qui facilite l'installation et la connexion des utilisateurs.En plus, sa taille compacte facilite l'intégration du module dans divers appareils.
Possibilité d' élargissement flexible:Le module d'empreintes digitales R503-M22 prend en charge une variété de protocoles et d'interfaces de communication, tels que RS232 (niveau logique TTL, 3,3 V), etc.qui est pratique pour les utilisateurs pour effectuer le développement secondaire et l'expansionEn outre, sa puce d'algorithme intégrée rend le module plus efficace et stable dans le traitement des données d'empreintes digitales.

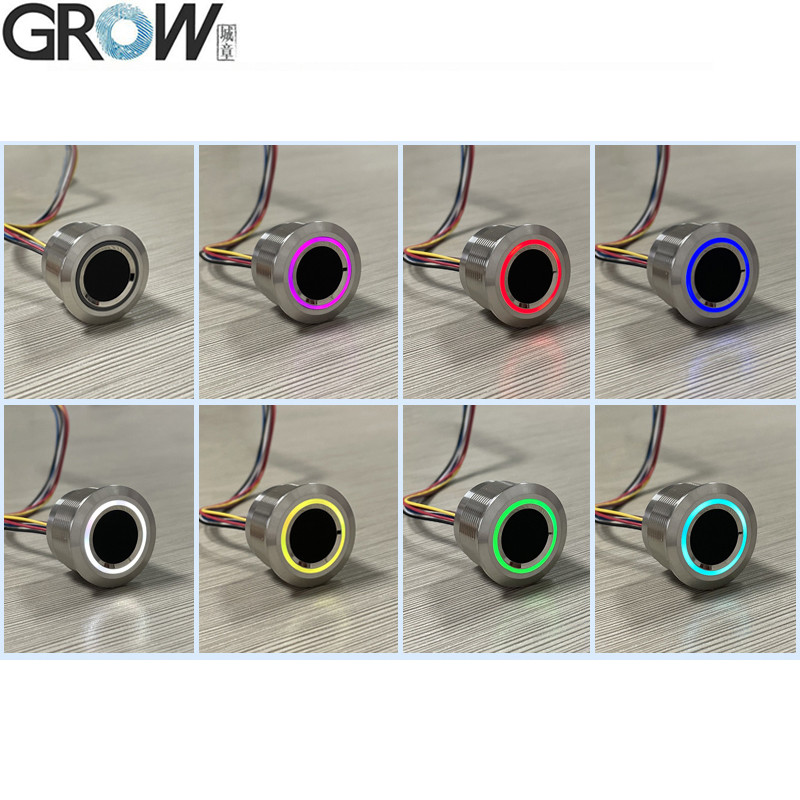

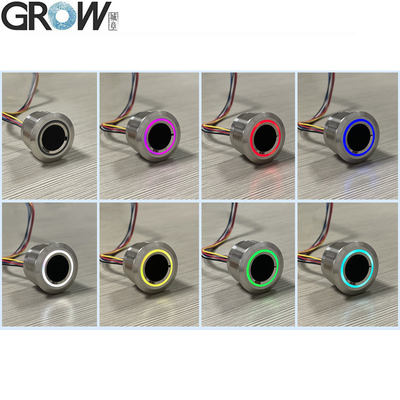

LED RVB:Le module d'empreintes digitales R503-M22 est équipé d'un anneau lumineux coloré, qui peut être réglé sur différentes couleurs d'anneau lumineux selon les commandes,rendre l'utilisation du module plus concise et plus claire
Niveau de sécurité élevé:Le module d'empreintes digitales R503-M22 adopte un algorithme avancé de reconnaissance d'empreintes digitales avec cinq niveaux de sécurité (de bas à haut: 1, 2, 3, 4, 5), un taux de faux admission (FAR) extrêmement faible (< 0.001%) et le taux de faux rejet (FRR) (< 1.0%), ce qui garantit l'exactitude et la sécurité du module dans le processus de reconnaissance.
Conception d'une alimentation électrique stable:Alimenté par DC +3.3V, le module a une conception d'alimentation stable qui maintient des performances stables dans une variété d'environnements.qui contribue à réduire la consommation d'énergie et la production de chaleur du dispositif.
