GROW K220+R503 DC10-24V sortie à deux relais avec carte de contrôle d'accès d'administrateur/utilisateur d'empreintes digitales

GROW K220+R503 DC10-24V Two Relay Output With Administrator/User Fingerprint Access Control Board
GROW K220+R503 DC10-24V Two Relay Output With Administrator/User Fingerprint Access Control Board
GROW K220+R503 DC10-24V Two Relay Output With Administrator/User Fingerprint Access Control Board GROW K220+R503 DC10-24V Two Relay Output With Administrator/User Fingerprint Access Control Board GROW K220+R503 DC10-24V Two Relay Output With Administrator/User Fingerprint Access Control Board GROW K220+R503 DC10-24V Two Relay Output With Administrator/User Fingerprint Access Control Board GROW K220+R503 DC10-24V Two Relay Output With Administrator/User Fingerprint Access Control Board GROW K220+R503 DC10-24V Two Relay Output With Administrator/User Fingerprint Access Control Board
Informations de base
Lieu d'origine: Chine
Certification: CE
Quantité de commande min: 1
Détails d'emballage: Cartonné
Délai de livraison: Temps de pointe: dans les 15 jours ouvrables Temps hors saison: dans les 15 jours ouvrables
Conditions de paiement: T/T, Paypal
Capacité d'approvisionnement: 5000
meilleur prix Contactez
Détail Infomation
Modèle N°.: R220 + R503 écran: Comme une image
Interface de communication: Résistance à la compression Capacité des empreintes digitales: 200
Énergie: DC 10V à 24V Courant de veille: <10ma>
production: Le relais (courant maximal: 10 A) Paquet de transport: paquet standard de carton d'exportation
Spécification: L'alimentation électrique: CC 10V-24V Marque déposée: La croissance
Origine: Chine Code du SH: 8471609000
Capacité d'approvisionnement: 5000 Service de voix: Pas de service vocal
Montres à vue: Sans horloge Couleur: Comme une image
Les échantillons: US$ 23,9 / pièce 1 pièce (Min.Order) Personnalisation: Disponible Une demande personnalisée
Coût du transport: sur le coût de l'expédition et le délai de livraison estimé. Méthode de paiement: Paiement initial Paiement intégral
Monnaie: US$ Retours et remboursements: Vous pouvez demander un remboursement jusqu'à 30 jours après la réception des produits.

Description de produit

GROW K220+R503 DC10-24V sortie à deux relais avec carte de contrôle d'accès d'administrateur/utilisateur d'empreintes digitales 0

Paramètres techniques

·Alimentation électrique: DC10V-24V
·sortie: relais ((courant maximal: 10A)
·Current en mode veille: < 10 mA
·Capacité d'empreintes digitales: 200 pièces
·Current de veille: 6 mA ((DC12V)
·Temps de relâche:0.5s-60s ou plus de 60s-En mode normalement ouvert, appuyez sur le relais ouvert, appuyez à nouveau sur le relais fermé.



Instructions d'opération

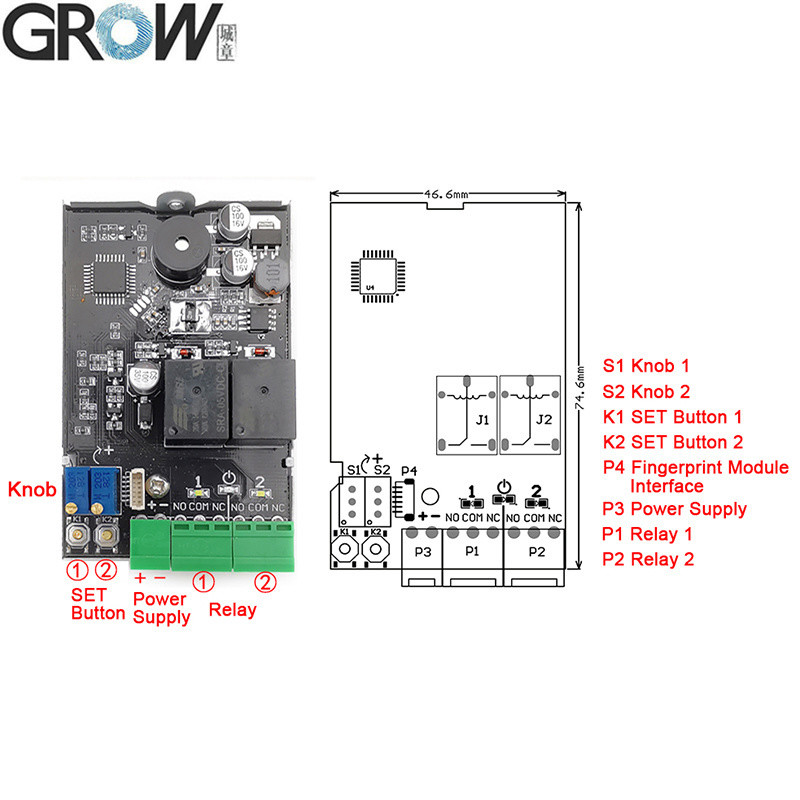

1.SET Button ((K1-K2)
1.1 Impression digitale de l'administrateur du registre:Appuyez sur le bouton SET dans un court laps de temps,système dans l'état du registre de l'administrateur et voyant bleu clignotant rapidement,Mettez le même doigt plusieurs fois dans la zone de collecte des empreintes digitales jusqu'à ce que l'écoute de la musique signifie enregistrement des empreintes digitales réussieSi vous n'avez pas besoin d'ajouter d'empreintes digitales, attendez quelques secondes pour sortir.

1.2 Supprimer l'empreinte digitale:
1.2.1 Supprimer les empreintes digitales de la position d'un seul relais:appuyer longtemps sur le bouton SET correspondant,l'indicateur bleu clignote rapidement,entendre un long bip "Di", relâcher le doigt,l'indicateur de relais s'allume et on entend de la musique, signifie que cette localisation des empreintes digitales de l'administrateur et de l'utilisateur est supprimée;
1.2.2 Supprimer toutes les empreintes digitales de la position du relais ((Retour à la valeur par défaut d'usine):Appuyez longtemps sur n'importe quel bouton SET pour entendre deux fois un bip long "Di", relâchez le doigt, tous les voyants sont allumés,signifie opération d'initialisation réussieRetour à l'état d'usine.

2.Enregistrer l'empreinte digitale de l'utilisateur: appuyez sur l'empreinte digitale de l'administrateur pendant environ 10 secondes jusqu'à ce que vous entendiez la musique et la lumière bleue clignote rapidement, ce qui signifie que vous pouvez ajouter l'empreinte digitale de l'utilisateur.Mettez le même doigt de l'utilisateur avec plusieurs fois dans la zone de collecte d'empreintes digitales jusqu'à ce que l'écoute de la musique signifie enregistrement d'empreintes digitales réussie. Les empreintes digitales peuvent être enregistrées en continu. Si aucune nécessité d'ajouter des empreintes digitales, attendre quelques secondes pour sortir. (Note:L'emplacement de stockage des empreintes digitales de l'utilisateur dépend de l'emplacement de stockage des empreintes digitales de l'administrateur; si l'empreinte digitale de l'administrateur est enregistrée dans les numéros 1 et 2 en même temps, l'empreinte digitale de l'utilisateur sera enregistrée dans le numéro 1 par défaut.)

3.Supprimer l'empreinte digitale de l'utilisateur: appuyez sur l'empreinte digitale de l'administrateur pendant environ 20 secondes jusqu'à ce que vous entendiez "Di-" et la musique, cela signifie que les empreintes digitales de l'utilisateur à cet endroit sont supprimées. (Remarque:L'emplacement de suppression des empreintes digitales de l'utilisateur dépend de l'emplacement de stockage des empreintes digitales de l'administrateur. Si l'empreinte digitale de l'administrateur est stockée dans les numéros 1 et 2 en même temps, les empreintes digitales de l'utilisateur dans le numéro 1 seront supprimées par défaut.)

4.Régler le temps de relais: faire pivoter S1 ou S2 pour régler le temps de fermeture du relais de 0,5 à 60 secondes.relais activé lorsque l'empreinte digitale est passéeLe relais est une sortie de contact, un signal de commutateur, pas de sortie de tension.

5.Utilisation:Appuyez sur le doigt, le relais se ferme après le passage de l'empreinte digitale, et le temps de fermeture est déterminé par S1 ou S2.


Nom de l'organisme:
1. Tous les feux d'indication sont éteints en état de veille et les feux sont allumés en état de fonctionnement;
2.Si vous voulez fermer la lumière de l'indicateur du module lorsque vous êtes en mode normalement ouvert, appuyez longtemps sur n'importe quel bouton SET pour entendre le bip long "Di" trois fois.

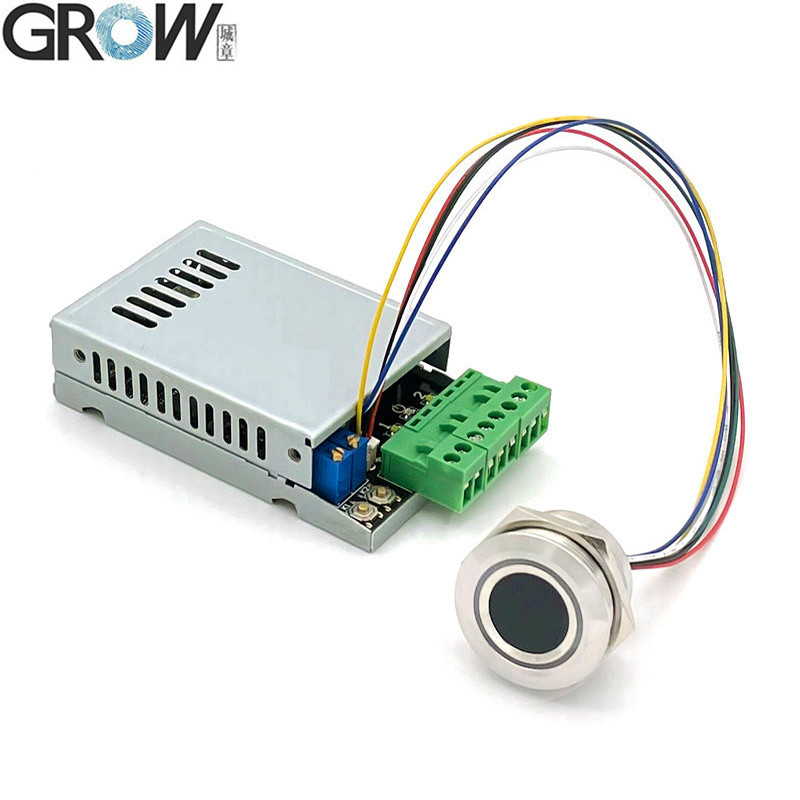

Le K220 peut être utilisé conjointement avec le module d'empreintes digitales R502-A,R502-AW,R502-F,R503.

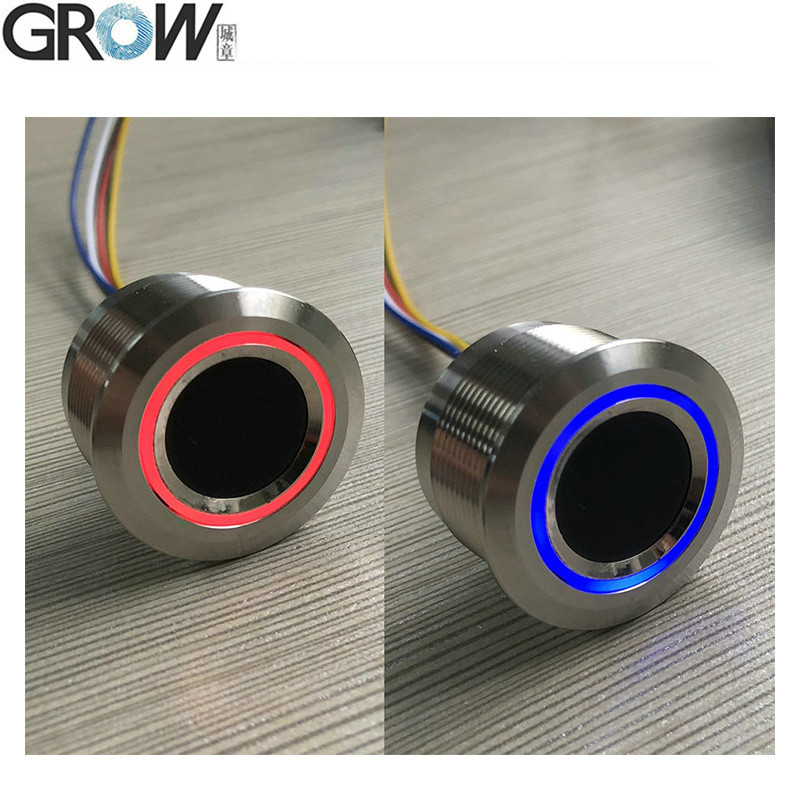

R503 Spécifications

Modèle R503
Le type Module d'empreintes digitales de capacité
Interface Le montant de l'allocation est calculé à partir de l'allocation.
Résolution 508 DPI
Voltage DC 3,3 V
Capacité des empreintes digitales 200
Système de détection 192*192 pixels
Courant de fonctionnement 20 mA
Courant de veille Voltage typique en veille tactile: 3,3 V, courant moyen: 2 uA

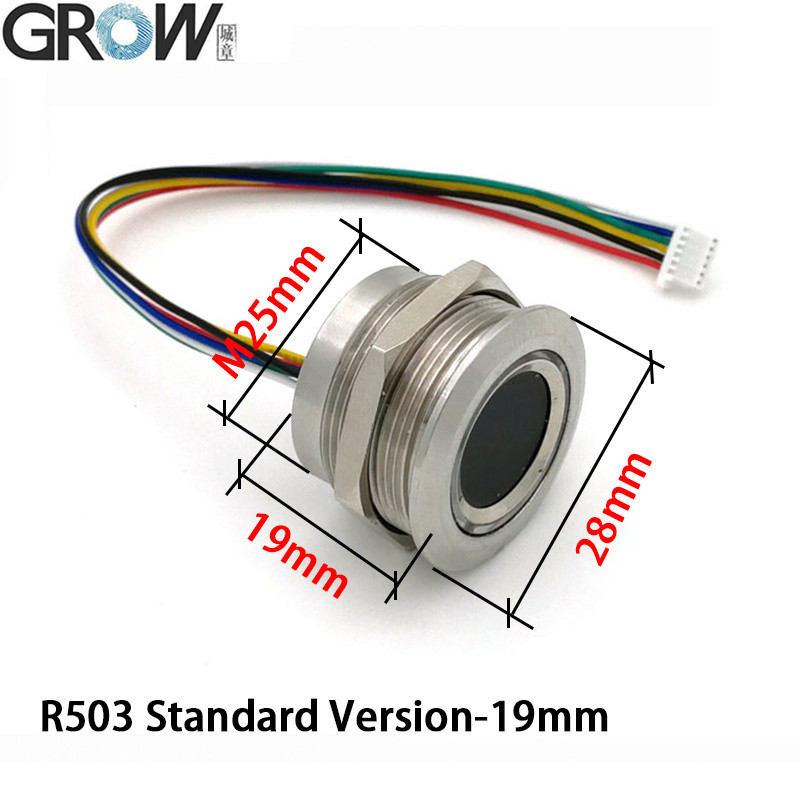

Taille externe du module d'empreintes digitales Diamètre 28 (mm)
Taille interne du module d'empreintes digitales Dépouilleur de chaleur
Hauteur du module d'empreintes digitales 19 (mm)
Zone de collecte effective Démètre 15,5 mm
Connecteur Le nombre d'étoiles
Contrôle à LED Je suis désolé.
Couleur LED Bleu et rouge
Vitesse de balayage < 0,2 seconde
Vitesse de vérification < 0,3 seconde
Méthode de mise en correspondance 1:1; 1:N
RFR Jusqu'à 1%
- Je ne sais pas. ≤ 0,001%
Environnement de travail -20C à 60C
Humidité de travail 10 à 85%
Capacité antistatique 15KV
Intensité de résistance à l'abrasion 1 million de fois
Taux de débit des communications (UART): (9600 × N) bps où N = 1 ~ 12 ((N par défaut = 6, c'est-à-dire 57600 bps)




Les fichiers

· Fournir des fichiers SDK de référence gratuits pour Arduino, Android, Net, Windows et ainsi de suite.
· Fournir un manuel d'utilisation


K220 Vidéo d'opération sur Youtube:https://youtu.be/YQXeH9AGbco

Si vous avez besoin de fichiers SDK, contactez-nous.



GROW K220+R503 DC10-24V sortie à deux relais avec carte de contrôle d'accès d'administrateur/utilisateur d'empreintes digitales 1GROW K220+R503 DC10-24V sortie à deux relais avec carte de contrôle d'accès d'administrateur/utilisateur d'empreintes digitales 2GROW K220+R503 DC10-24V sortie à deux relais avec carte de contrôle d'accès d'administrateur/utilisateur d'empreintes digitales 3GROW K220+R503 DC10-24V sortie à deux relais avec carte de contrôle d'accès d'administrateur/utilisateur d'empreintes digitales 4GROW K220+R503 DC10-24V sortie à deux relais avec carte de contrôle d'accès d'administrateur/utilisateur d'empreintes digitales 5GROW K220+R503 DC10-24V sortie à deux relais avec carte de contrôle d'accès d'administrateur/utilisateur d'empreintes digitales 6
GROW K220+R503 DC10-24V sortie à deux relais avec carte de contrôle d'accès d'administrateur/utilisateur d'empreintes digitales 7GROW K220+R503 DC10-24V sortie à deux relais avec carte de contrôle d'accès d'administrateur/utilisateur d'empreintes digitales 8GROW K220+R503 DC10-24V sortie à deux relais avec carte de contrôle d'accès d'administrateur/utilisateur d'empreintes digitales 9
GROW K220+R503 DC10-24V sortie à deux relais avec carte de contrôle d'accès d'administrateur/utilisateur d'empreintes digitales 10


Produit Tag:

Fingerprint Access Control Board,

fingerprint identification module,

fingerprint recognition module
