GROW KR501 Sortie de haut niveau DC3.3-10V Tableau de contrôle d'empreintes digitales avec module d'empreintes digitales pour le système de contrôle d'accès

GROW KR501 High Level Output DC3.3-10V Fingerprint Control Board With Fingerprint Module For Access Control System
GROW KR501 High Level Output DC3.3-10V Fingerprint Control Board With Fingerprint Module For Access Control System
GROW KR501 High Level Output DC3.3-10V Fingerprint Control Board With Fingerprint Module For Access Control System GROW KR501 High Level Output DC3.3-10V Fingerprint Control Board With Fingerprint Module For Access Control System GROW KR501 High Level Output DC3.3-10V Fingerprint Control Board With Fingerprint Module For Access Control System GROW KR501 High Level Output DC3.3-10V Fingerprint Control Board With Fingerprint Module For Access Control System GROW KR501 High Level Output DC3.3-10V Fingerprint Control Board With Fingerprint Module For Access Control System GROW KR501 High Level Output DC3.3-10V Fingerprint Control Board With Fingerprint Module For Access Control System
Informations de base
Lieu d'origine: Chine
Certification: CE
Quantité de commande min: 1
Détails d'emballage: Cartonné
Délai de livraison: Temps de pointe: dans les 15 jours ouvrables Temps hors saison: dans les 15 jours ouvrables
Conditions de paiement: T/T, Paypal
Capacité d'approvisionnement: 5000
meilleur prix Contactez
Détail Infomation
Modèle N°.: Résultats de la recherche écran: Comme une image
Interface de communication: Résistance à la compression Capacité des empreintes digitales: 20
Énergie: DC 3,7 à 10 V production: 1 seconde, 3,3 V à 500 mA
Courant de veille pour la carte de commande: 2.5-7ua,Valeur typique: 3ua Courant de fonctionnement: 40 à 250 mA,valeur typique: 45 mA
Taille: Diamètre 36 mm Paquet de transport: paquet standard de carton d'exportation
Spécification: L'alimentation électrique: CC 3,7-10V Marque déposée: La croissance
Origine: CHINE Code du SH: 8471609000
Capacité d'approvisionnement: 5000 Taille du colis: 13.00cm * 8.00cm * 9.00cm
Poids brut du colis: 0.100kg Service de voix: Pas de service vocal
Montres à vue: Sans horloge Couleur: Comme une image
Les échantillons: 6,5 $ US/pièce 1 pièce. Personnalisation: Disponible Une demande personnalisée
Coût du transport: sur le coût de l'expédition et le délai de livraison estimé. Méthode de paiement: Paiement initial Paiement intégral
Monnaie: US$ Retours et remboursements: Vous pouvez demander un remboursement jusqu'à 30 jours après la réception des produits.
Mettre en évidence:

3.3V Tableau de contrôle des empreintes digitales

,

3Module d'analyseur d'empreintes digitales de 3 V

,

Tableau de contrôle des empreintes digitales de sortie de haut niveau

Description de produit

GROW KR501 Sortie de haut niveau DC3.3-10V Tableau de contrôle d'empreintes digitales avec module d'empreintes digitales pour le système de contrôle d'accès 0

Paramètres techniques

DC3.7-10V, sortie de haut niveau, sortie:1 seconde, 3.3V-500mA

·Capacité des empreintes digitales: 20
·Tension de travail: CC 3,7 à 10 V
·Current de veille (hors équipement extérieur): 2,5 à 7 uA valeur typique: 3 uA
·Current de travail (à l'exclusion des équipements externes): 40 à 250 mA
·Sortie: 1 seconde, 3,3 V à 500 mA
·Alarme basse tension: ≤ 4,8 V

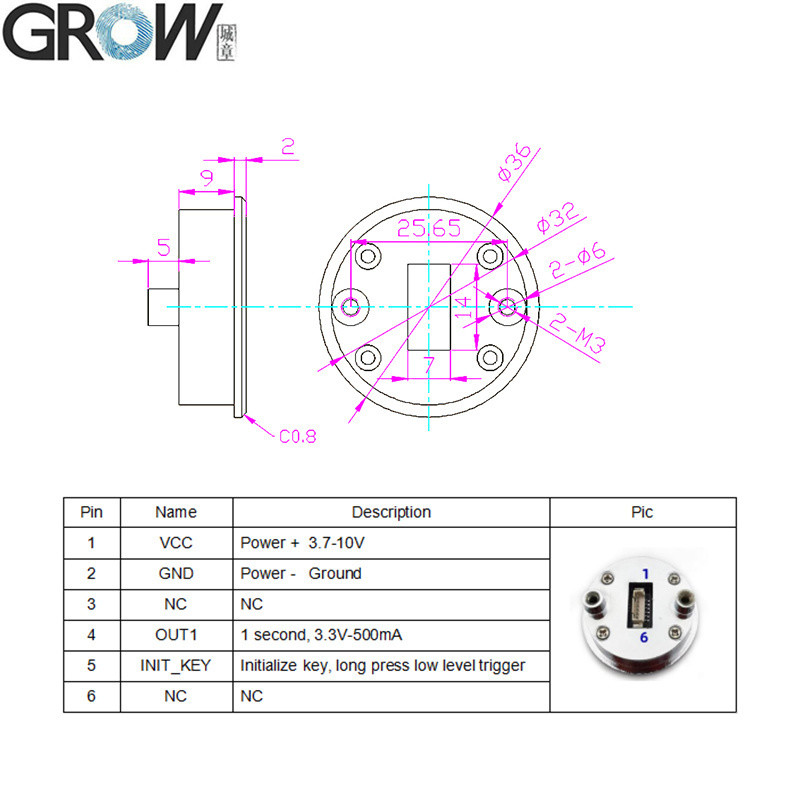

Définition de la broche:
Le pin Nom Définition
1 Le CCR Puissance +3.7 à 10 V
2 Le GND Puissance - Terre
3 N.C. N.C.
4 Résultats de l'analyse 1 seconde, 3,3 V à 500 mA
5 Nom de l'application Touche d'initialisation, appuyez sur la touche basse.
6 N.C. N.C.


Instructions d'opération

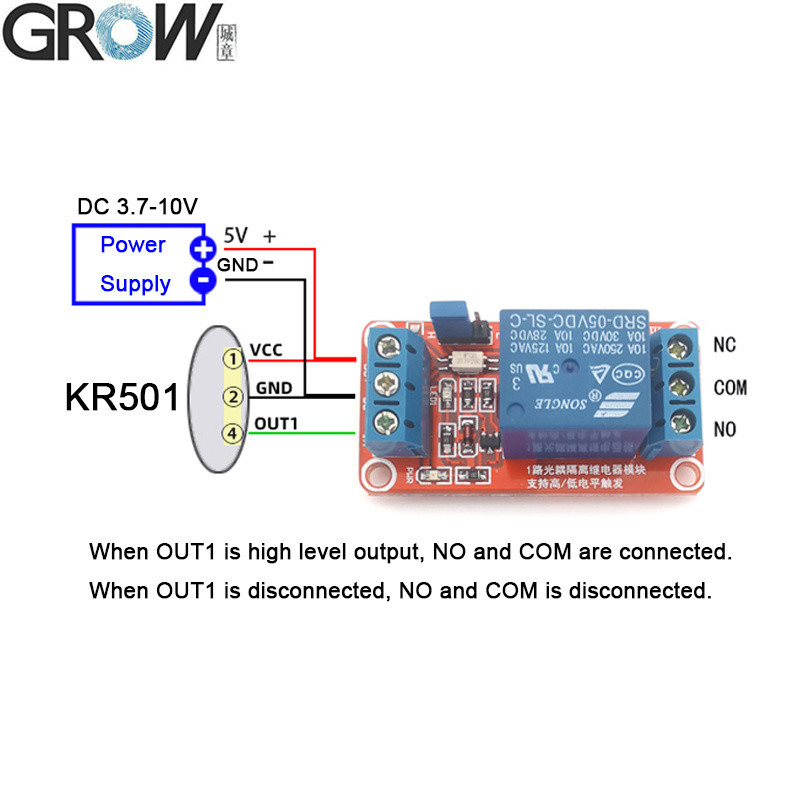

Après le passage de l'empreinte digitale, la broche OUT1 émet un signal avec une tension de 3,3 V et un courant de 500 ma pendant 1 seconde.

1Enregistrer les empreintes digitales:Appuyez longtemps sur l'empreinte digitale enregistrée ((dans l'état initial, appuyez sur toute empreinte digitale), jusqu'à ce que le voyant bleu s'allume et que la musique soit entendue, ce qui signifie que le système est en état d'enregistrement,appuyez plusieurs fois sur le doigt dans la zone de collecte des empreintes digitales,chaque pression ont "di" son, jusqu'à ce que l'écoute de la musique signifie enregistrement d'empreintes digitales réussie.Attendre quelques secondes.
Nom de l'organisme:Dans l'état d'initialisation, il faut enregistrer plus de 2 empreintes digitales correctes pour la première fois, puis le système peut être retiré de l'état d'initialisation.

2. Supprimer l'empreinte digitale ((Retour à l' état d' initialisation):
2.1 Appuyez longtemps sur l'empreinte digitale enregistrée, jusqu'à ce que le voyant rouge s'allume, ce qui signifie que toutes les empreintes digitales sont effacées et retournées à l'état d'initialisation.
2.2 Utilisez la broche INIT_KEY. Dans l'état de veille, connectez la broche INIT_KEY à la terre, jusqu'à ce que l'indicateur rouge s'allume, entendez le son "Di", débranchez la mise à la terre, l'indicateur devient vert,signifie que toutes les empreintes digitales sont supprimées et retour à l' état d' initialisation.




GROW KR501 Sortie de haut niveau DC3.3-10V Tableau de contrôle d'empreintes digitales avec module d'empreintes digitales pour le système de contrôle d'accès 1
GROW KR501 Sortie de haut niveau DC3.3-10V Tableau de contrôle d'empreintes digitales avec module d'empreintes digitales pour le système de contrôle d'accès 2GROW KR501 Sortie de haut niveau DC3.3-10V Tableau de contrôle d'empreintes digitales avec module d'empreintes digitales pour le système de contrôle d'accès 3GROW KR501 Sortie de haut niveau DC3.3-10V Tableau de contrôle d'empreintes digitales avec module d'empreintes digitales pour le système de contrôle d'accès 4GROW KR501 Sortie de haut niveau DC3.3-10V Tableau de contrôle d'empreintes digitales avec module d'empreintes digitales pour le système de contrôle d'accès 5GROW KR501 Sortie de haut niveau DC3.3-10V Tableau de contrôle d'empreintes digitales avec module d'empreintes digitales pour le système de contrôle d'accès 6GROW KR501 Sortie de haut niveau DC3.3-10V Tableau de contrôle d'empreintes digitales avec module d'empreintes digitales pour le système de contrôle d'accès 7

GROW KR501 Sortie de haut niveau DC3.3-10V Tableau de contrôle d'empreintes digitales avec module d'empreintes digitales pour le système de contrôle d'accès 8GROW KR501 Sortie de haut niveau DC3.3-10V Tableau de contrôle d'empreintes digitales avec module d'empreintes digitales pour le système de contrôle d'accès 9GROW KR501 Sortie de haut niveau DC3.3-10V Tableau de contrôle d'empreintes digitales avec module d'empreintes digitales pour le système de contrôle d'accès 10
GROW KR501 Sortie de haut niveau DC3.3-10V Tableau de contrôle d'empreintes digitales avec module d'empreintes digitales pour le système de contrôle d'accès 11
