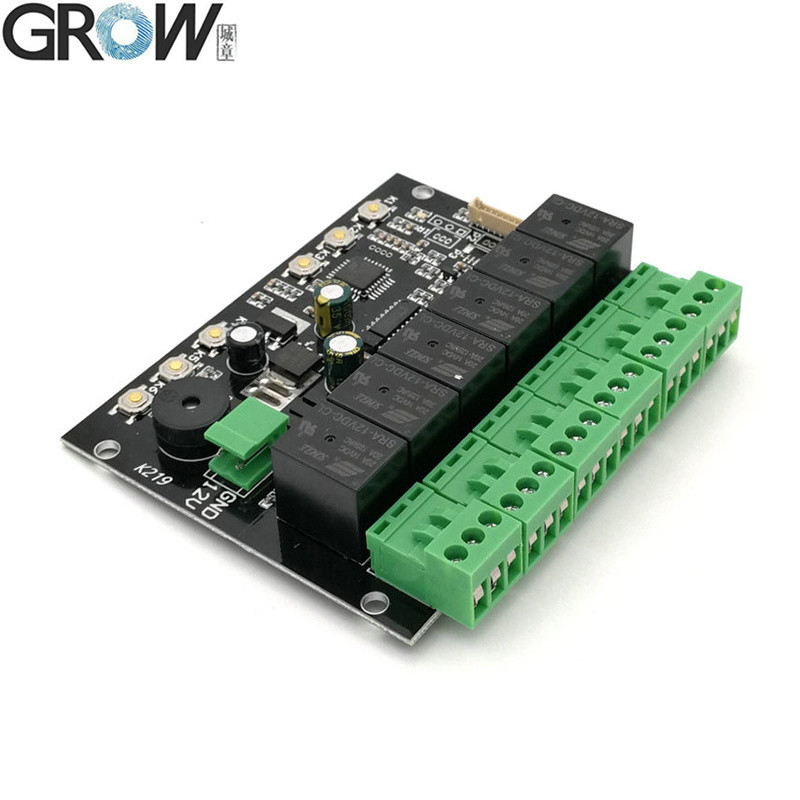

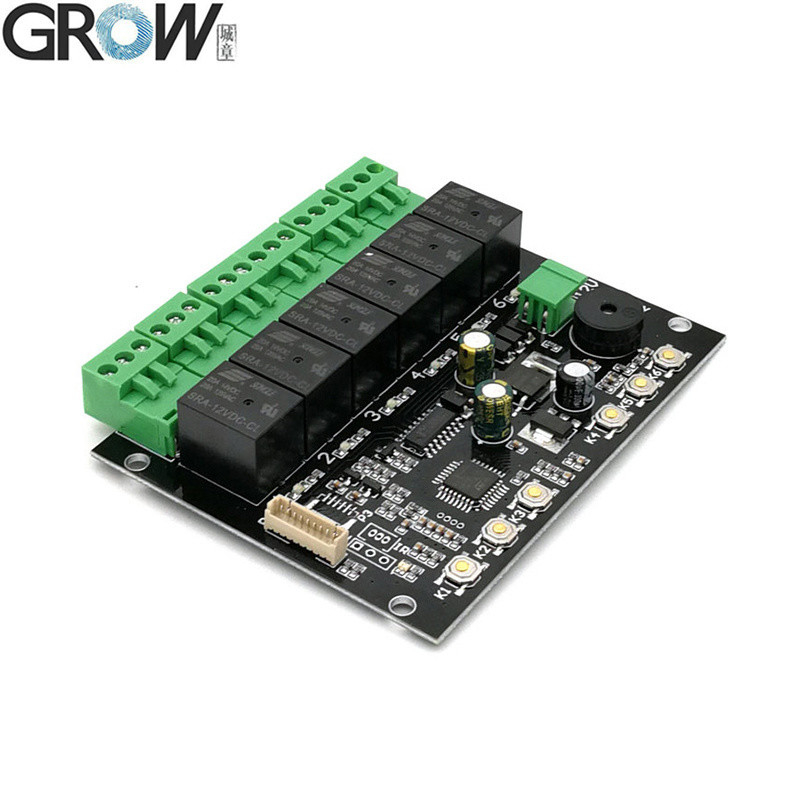

GROW K219-B+G16 DC12V Carte de contrôle d'accès par empreinte digitale avec mot de passe Administrateur/Utilisateur et 6 relais pour système de contrôle d'accès de porte

Paramètres techniques

·Alimentation : DC12V
·Sortie : Relais (courant max. : 10A)
·Capacité d'empreintes digitales :
Empreinte digitale administrateur : 10 pièces
Empreinte digitale utilisateur : 60 pièces (10 empreintes digitales par position de relais)
·Capacité du mot de passe :
Mot de passe administrateur : 1 groupe (le mot de passe par défaut est 123456)
Mot de passe relais : 6 groupes (1 groupe par position de relais)
·Gestion : Bouton SET ou empreinte digitale ou mot de passe

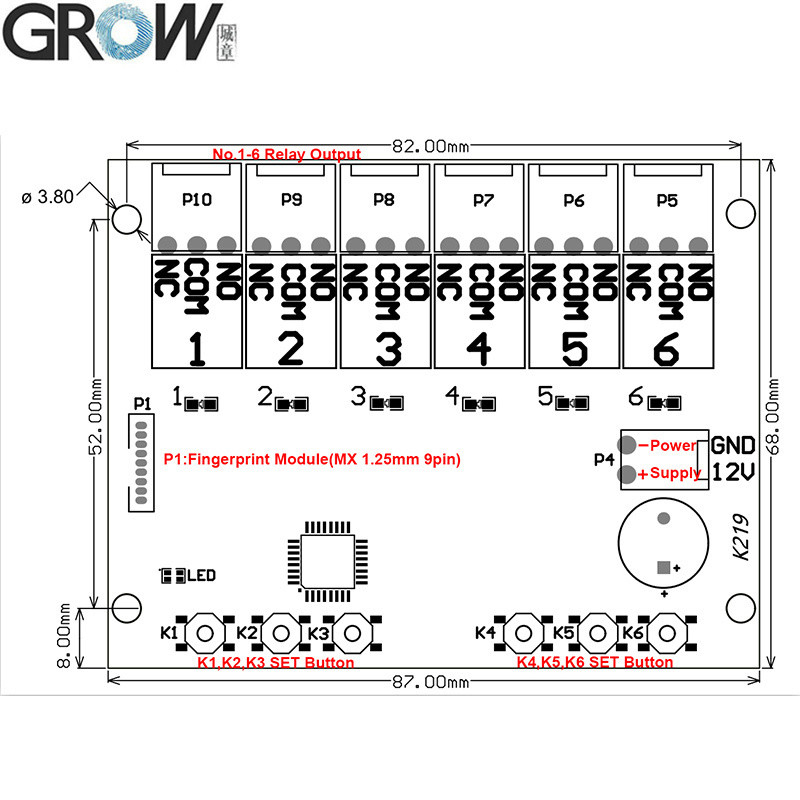

Le bouton SET K1-K6 correspond à la sortie relais n° 1-6
(Avant l'opération, il est nécessaire de sortir de veille. Touchez le module d'empreintes digitales, et le voyant lumineux s'allume, puis il peut être configuré.)

Instructions d'utilisation

1. Bouton SET (K1-K6)
1.1 Ajouter une empreinte digitale d'utilisateur :
Appuyez brièvement sur le bouton SET, le voyant bleu clignote rapidement, ce qui signifie que le système est en état d'enregistrement, placez le doigt dans la zone de collecte, l'enregistrement de l'empreinte digitale réussit lorsque vous entendez de la musique. 10 pièces d'empreintes digitales peuvent être enregistrées en continu lorsque le système est en état d'enregistrement ; si vous n'avez plus besoin d'ajouter d'empreintes digitales, attendez quelques secondes pour quitter. [Chaque bouton SET (K1-K6) peut enregistrer 10 pièces d'empreintes digitales]
1.2 Supprimer l'empreinte digitale :
1.2.1 Supprimer les empreintes digitales d'une seule position de relais : Appuyez longuement sur le bouton SET correspondant, le voyant bleu clignote rapidement, entendez un long « Di » sonore, relâchez le doigt, le voyant du relais s'allume, ce qui signifie que les empreintes digitales de cet emplacement sont supprimées ;
1.2.2 Supprimer toutes les empreintes digitales de position de relais (retour aux paramètres d'usine) : Appuyez longuement sur n'importe quel bouton SET pour entendre deux longs « Di » sonores, tous les voyants s'allument, ce qui signifie que l'opération d'initialisation a réussi, retour aux paramètres d'usine.


2. Paramètres du clavier
Pour tous les paramètres de fonctionnement, vous devez d'abord appuyer sur l'empreinte digitale/le mot de passe de l'administrateur. Le mot de passe par défaut est 123456. Longueur du mot de passe : 3 à 6 bits

2.1 Définir l'empreinte digitale de l'administrateur : Touchez le module d'empreintes digitales, et le voyant lumineux s'allume, appuyez sur 123456[OK]1[OK]
Le voyant bleu clignote rapidement, ce qui signifie que le système est en état d'enregistrement, placez le doigt dans la zone de collecte, l'enregistrement de l'empreinte digitale réussit lorsque vous entendez de la musique. 10 pièces d'empreintes digitales peuvent être enregistrées en continu lorsque le système est en état d'enregistrement ; si vous n'avez plus besoin d'ajouter d'empreintes digitales, attendez quelques secondes pour quitter. Si les empreintes digitales sont pleines, il y aura une tonalité d'avertissement « Di Di Di ».
★En plus des fonctions de réglage, l'empreinte digitale de l'administrateur peut déverrouiller tous les commutateurs de relais.
Si vous déverrouillez le relais n° 3, appuyez sur le chiffre 3 après que l'empreinte digitale de l'administrateur est passée.
Remarque : Lorsque l'empreinte digitale de l'administrateur est répétée avec l'empreinte digitale de l'utilisateur, la priorité est donnée à la fonction d'empreinte digitale de l'administrateur.

2.2 Effacer le système et revenir au mode usine : Passez l'empreinte digitale/le mot de passe de l'administrateur, entrez en mode édition : Appuyez sur : [OK] 1[C] (Appuyez longuement sur C)
Tous les voyants de relais sont allumés, indiquant que la vidange a réussi et le retour au mode usine.

2.3 Définir le mot de passe de l'administrateur : Passez l'empreinte digitale/le mot de passe de l'administrateur, entrez en mode édition : Appuyez sur : [OK]2[OK]Nouveau mot de passe[OK]
Une fois le mot de passe défini avec succès, le mot de passe précédent sera écrasé et invalide. Le mot de passe administrateur ne peut être utilisé que pour les paramètres d'administration et ne peut pas être déverrouillé. (Longueur du mot de passe : 3 à 6 bits)

2.4 Définir l'empreinte digitale de l'utilisateur : Passez l'empreinte digitale/le mot de passe de l'administrateur, entrez en mode édition : Appuyez sur : [OK]3[OK]Position du relais (1-6)[OK]
Le voyant bleu clignote rapidement, ce qui signifie que le système est en état d'enregistrement, placez le doigt dans la zone de collecte, l'enregistrement de l'empreinte digitale réussit lorsque vous entendez de la musique. 10 pièces d'empreintes digitales peuvent être enregistrées en continu lorsque le système est en état d'enregistrement ; si vous n'avez plus besoin d'ajouter d'empreintes digitales, attendez quelques secondes pour quitter. Si les empreintes digitales sont pleines, il y aura une tonalité d'avertissement « Di Di Di ». (10 empreintes digitales par position de relais)
Remarque : lorsqu'un doigt est enregistré dans plusieurs positions de relais en même temps, le doigt peut ouvrir différents relais, et l'intervalle de temps est de 0,5 seconde

2.5 Supprimer l'empreinte digitale de l'utilisateur : Passez l'empreinte digitale/le mot de passe de l'administrateur, entrez en mode édition : Appuyez sur : [OK]3[C]Position du relais (1-6)[C] (Appuyez longuement sur le deuxième C)
Le voyant de cet emplacement s'allumera et vous pourrez entendre de la musique, indiquant que l'empreinte digitale de la position du relais a été supprimée avec succès

2.6 Définir le mot de passe du relais : Passez l'empreinte digitale/le mot de passe de l'administrateur, entrez en mode édition : Appuyez sur : [OK]4[OK]Position du relais (1-6)[OK]Nouveau mot de passe[OK]
La longueur du mot de passe est de 3 à 8 chiffres. Le mot de passe du relais ne peut pas être répété avec le mot de passe de l'administrateur. En cas de répétition, il y aura une tonalité d'avertissement « Di Di Di ».

2.7 Supprimer le mot de passe du relais : Passez l'empreinte digitale/le mot de passe de l'administrateur, entrez en mode édition : Appuyez sur : [OK]4[C]Position du relais (1-6)[C] (Appuyez longuement sur le deuxième C)
Le voyant de cet emplacement s'allumera et vous pourrez entendre de la musique, indiquant que le mot de passe de la position du relais a été supprimé avec succès.

2.8 Définir le mode relais : Passez l'empreinte digitale/le mot de passe de l'administrateur, entrez en mode édition : Appuyez sur : [OK]5[OK]Position du relais (1-6)[OK]Mode relais (1-6)[OK]
Mode 1 : Durée du relais 0,5 s
Mode 2 : Durée du relais 1 s
Mode 3 : Durée du relais 2 s
Mode 4 : Durée du relais 3 s
Mode 5 : Durée du relais 10 s
Mode 6 : Durée du relais 20 s

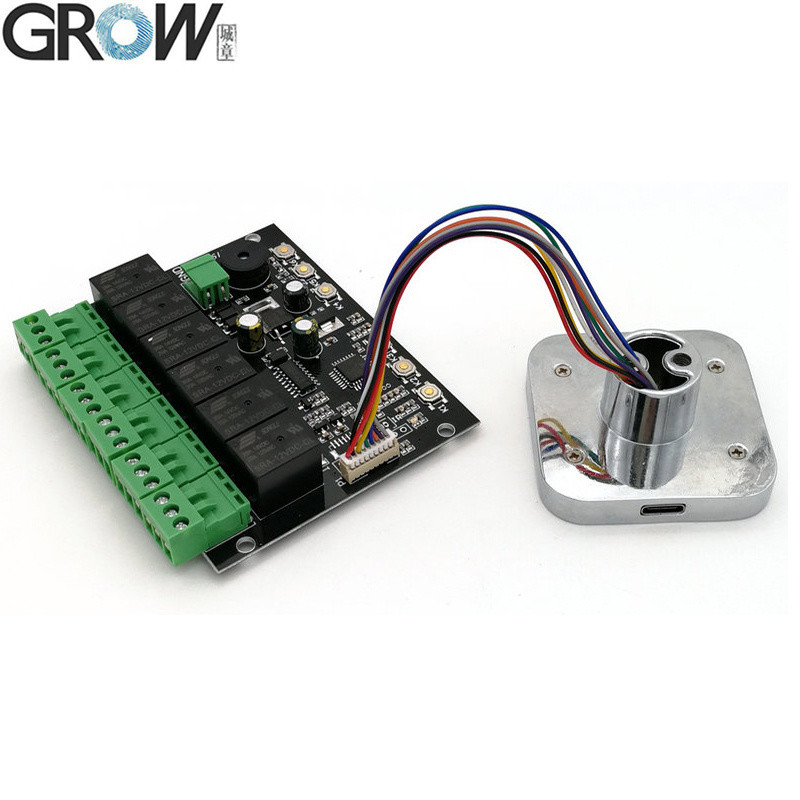

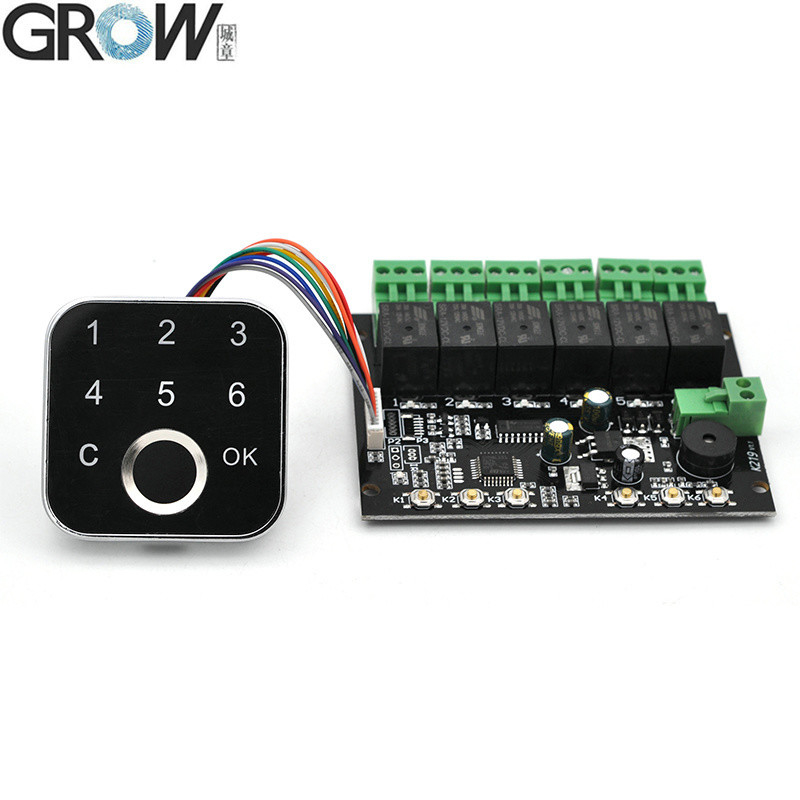

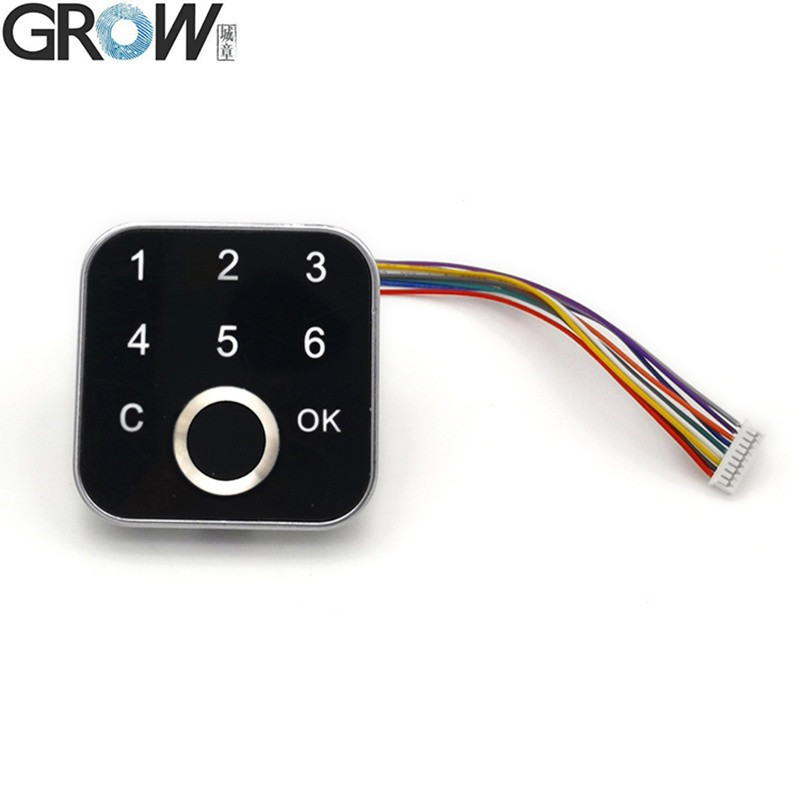

K219-B ne peut être utilisé qu'avec le module d'empreintes digitales G16
