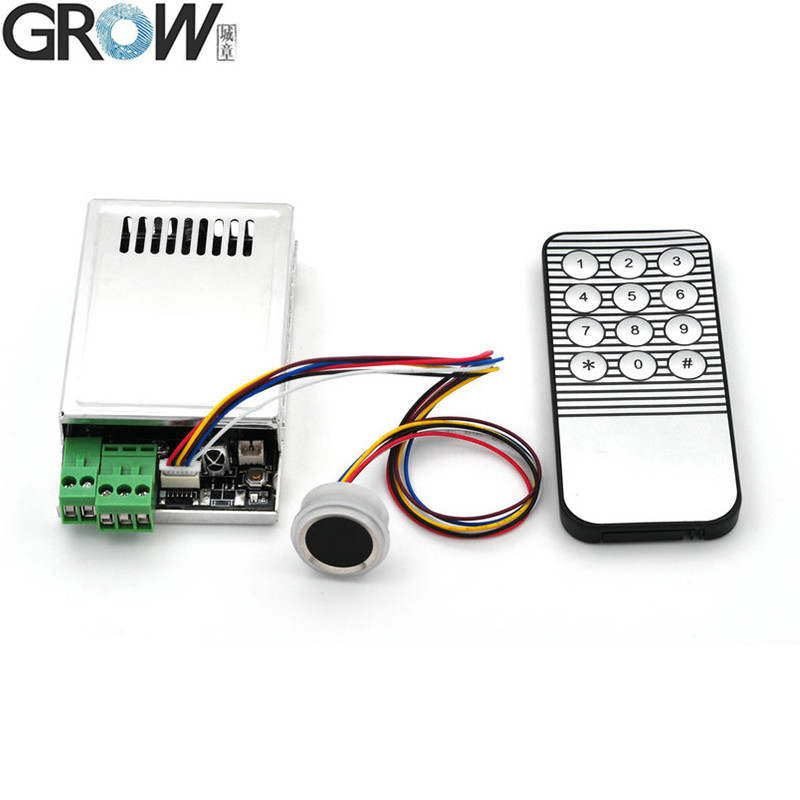

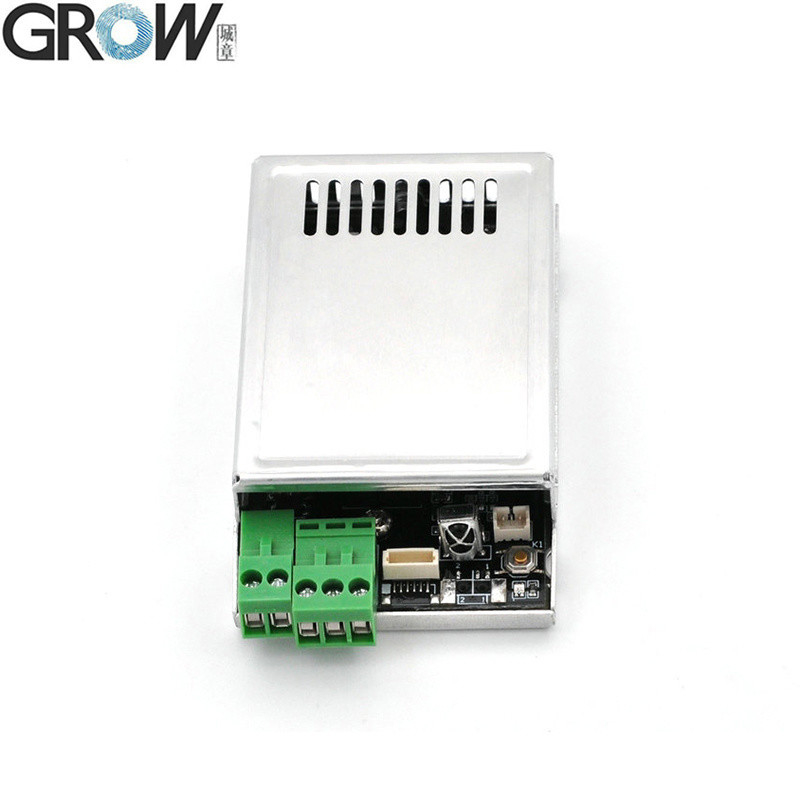

Paramètres techniques
DC10-30V, sortie relais, mode jog ((0,5s-99s) / mode allumage / mode auto-verrouillage.
Géré par le bouton SET ou la télécommande ((ajouter/supprimer les empreintes digitales à trois bases de données différentes, changer le temps de relais et ainsi de suite)
·Alimentation électrique: DC10V-30V
·Current de veille: < 40 mA
·sortie: relais ((courant maximal: 10A)
·Capacité d'empreintes digitales: 200 pièces
·Fonction de relais:Mode de démarrage (de 0,5 s à 99 s) /Mode d'allumage/Mode d'auto-verrouillage
Instructions d'opération

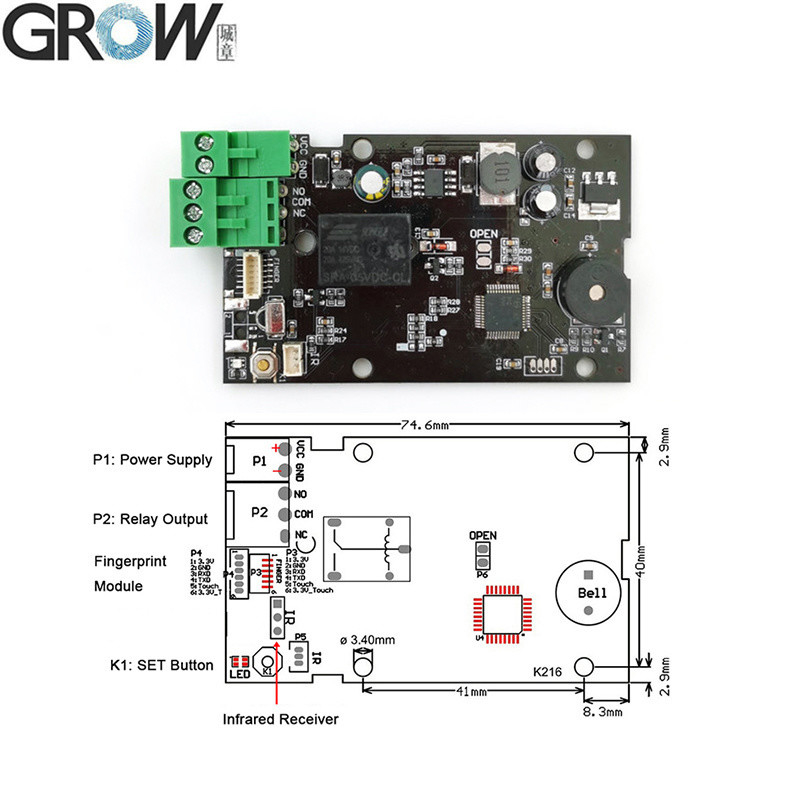

1. Bouton de réglage:
1.1 Appuyez brièvement sur le bouton SET, le système en état de registre et l'indicateur clignotent rapidement, appuyez plusieurs fois pour chaque empreinte digitale, le registre d'empreintes digitales fonctionne correctement lorsque vous entendez de la musique.
L'empreinte digitale peut être enregistrée en continu lorsque le système est en état de registre; si vous n'avez pas besoin d'ajouter d'autres empreintes digitales, attendez quelques secondes.lorsque la base de données actuelle est pleine, il est automatiquement sauvegardé dans la base de données suivante.)
1.2 Lorsque vous revenez à la valeur par défaut d'usine, appuyez sur le bouton SET jusqu'à ce que vous entendiez le long bip "Di" et
La musique signifie que l'opération d'initialisation est réussie.
2La télécommande:
Lorsque vous utilisez la télécommande, touchez le module pour vous réveiller en premier.
2.1 L'indicateur bleu éclairé signifie que la programmation indique, la musique signifie que l'opération a réussi.
Mot de passe par défaut: 123456, longueur du mot de passe: 6 chiffres
2.2 Modifier le mot de passe:Appuyez sur le mot de passe 1 nouveau mot de passe
2.3 Enregistrer les empreintes digitales:Appuyez sur *password*2*Database(1-5)#,Exit fingerprint in register state lorsque vous appuyez sur le bouton * ou que vous attendez quelques secondes.
Par exemple:Inscrivez-vous dans la base de données 3: appuyez sur *mot de passe*2*3#
2.4. Supprimez l' empreinte digitale:Appuyez sur *mot de passe*3*Base de données ((1-5) #
Par exemple:Supprimer dans la base de données 3: appuyez sur * mot de passe * 3 * 3 #
2.5. Réglage de l' heure de relais en mode jog:Appuyez sur * mot de passe * 4 * Temps ((0.5s-99s) #
Par exemple:Mettez 0,5s: appuyez sur * mot de passe * 4 * 00 #
Par exemple:Réglage 1s: appuyez sur *mot de passe*4*01#
Par exemple:Réglage 5s: appuyez sur * mot de passe * 4 * 05 #
Par exemple:Remplissez 99s: appuyez sur * mot de passe * 4 * 99 #
2.6. Réglage du mode de travail:
En mode jog: appuyez sur le mot de passe
Mode d'allumage: appuyez sur * mot de passe * 5 * 2 #
Mode de verrouillage automatique: appuyez sur * mot de passe * 5 * 3 #
2.7Sélection du mode veille:
Mode veille allumé: appuyez sur * mot de passe * 6 * 0 #
Mode veille désactivé: appuyez sur * mot de passe * 6 * 1 #
2.8Retour en mode usine:Appuyez sur * mot de passe * 7 * mot de passe
2.9. Mot de passe Utilisation:Appuyez sur * mot de passe et relais fermé, appuyez sur # et relais ouvert
Remarque: toute empreinte digitale peut être utilisée à l'état d'usine, mais la fonction sera invalide une fois l'empreinte digitale enregistrée.
R502-F Spécifications
| Modèle |
R502-F |
| Le type |
Module d'empreintes digitales de capacité |
| Interface |
Le montant de l'allocation est calculé à partir de l'allocation. |
| Résolution |
508 DPI |
| Voltage |
DC 3,3 V |
| Capacité des empreintes digitales |
200 |
| Système de détection |
192*192 pixels |
| Courant de fonctionnement |
20 mA |
| Courant de veille |
Voltage typique en veille tactile: 3,3 V, courant moyen: 2 uA |

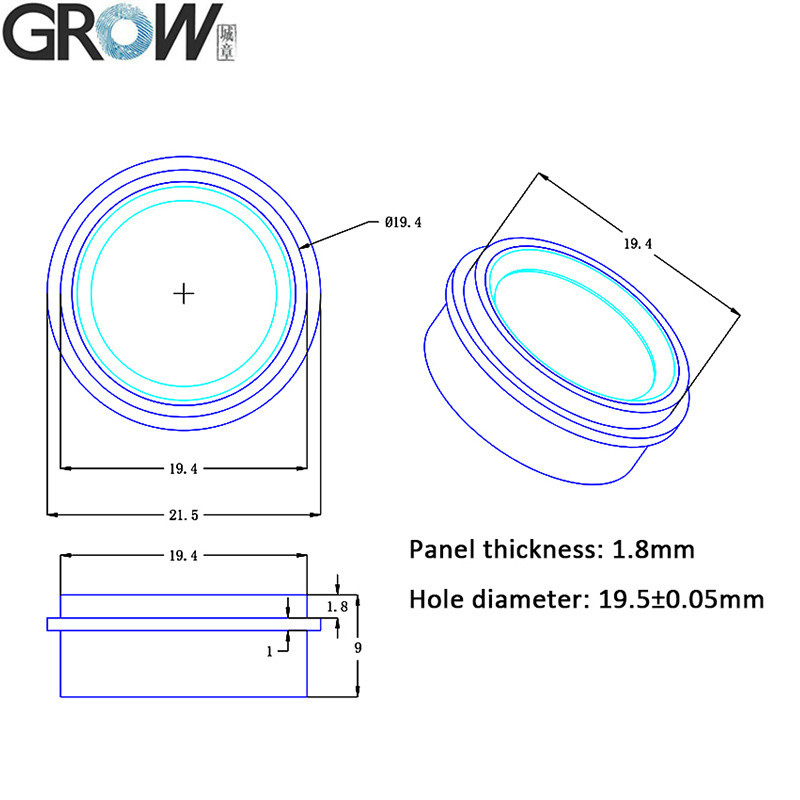

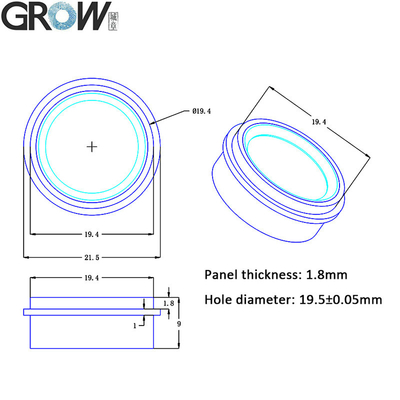

| Taille externe du module d'empreintes digitales |
Dépouilleur de chaleur |
| Taille interne du module d'empreintes digitales |
Dépouillement de l'eau |
| Hauteur du module d'empreintes digitales |
9 (mm) |
| Zone de collecte effective |
Démètre 15,5 mm |

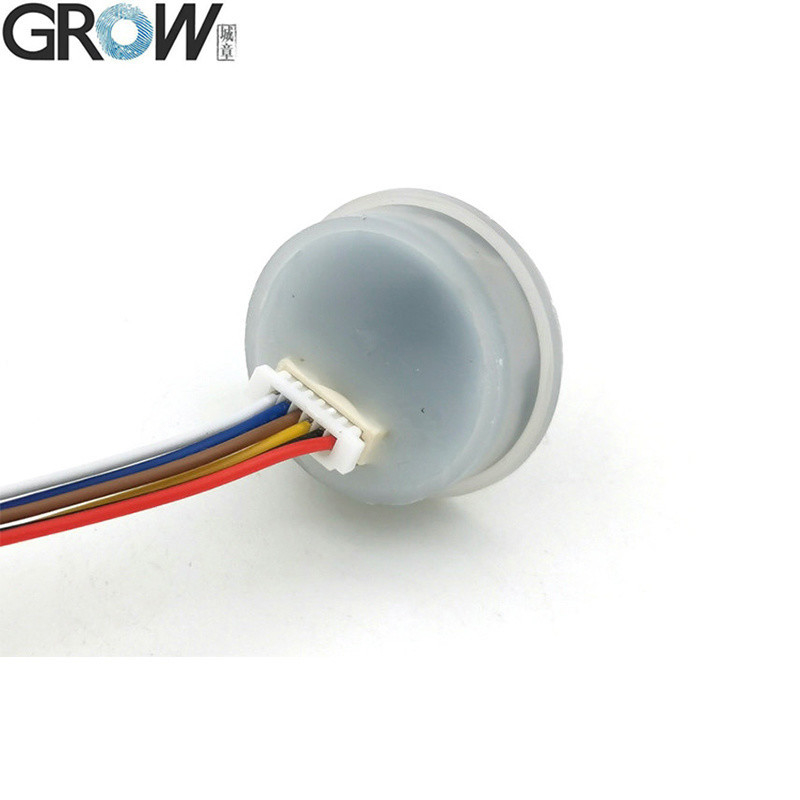

| Connecteur |
MX1.0-6Pin |
| Contrôle à LED |
Je suis désolé. |

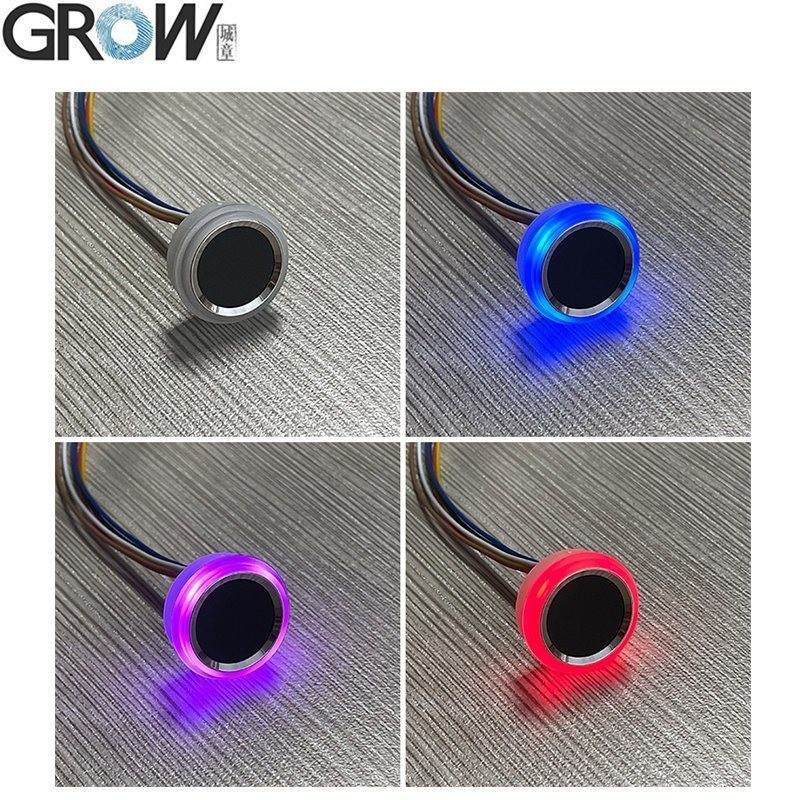

| Couleur LED |
Bleu et rouge |
| Vitesse de balayage |
< 0,2 seconde |
| Vitesse de vérification |
< 0,3 seconde |
| Méthode de mise en correspondance |
1:1; 1:N |
| RFR |
Jusqu'à 1% |
| - Je ne sais pas. |
≤ 0,001% |
| Environnement de travail |
-20C à 60C |
| Humidité de travail |
10 à 85% |
| Capacité antistatique |
15KV |
| Intensité de résistance à l'abrasion |
1 million de fois |
| Taux de débit des communications (UART): |
(9600 × N) bps où N = 1 ~ 12 (par défaut N = 6, c'est-à-dire 57600 bps) |
Les fichiers
· Fournir des fichiers SDK de référence gratuits pour Arduino, Android, Net, Windows et ainsi de suite.
· Fournir un manuel d'utilisation
