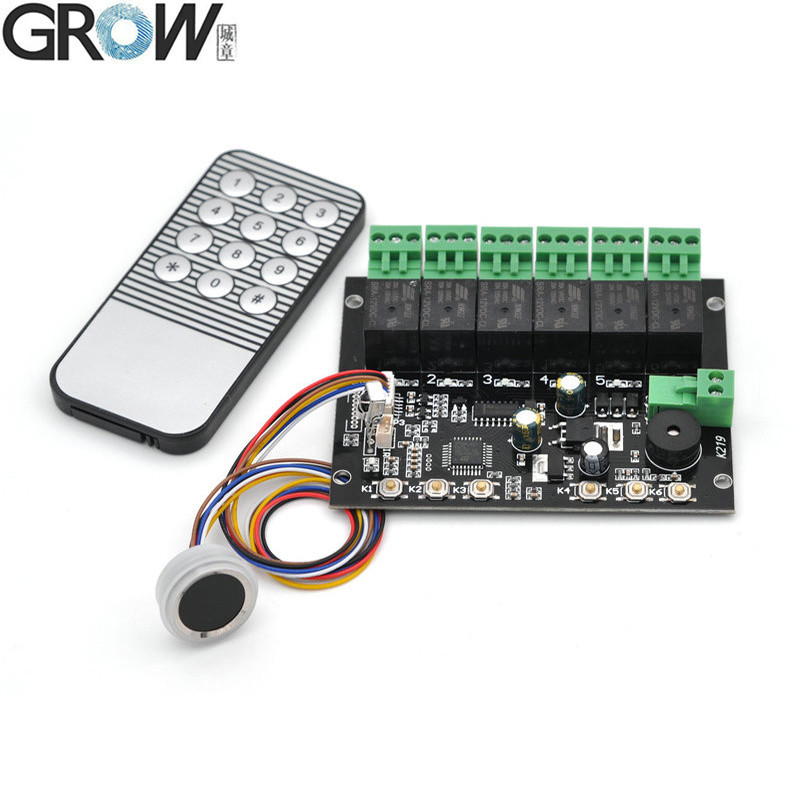

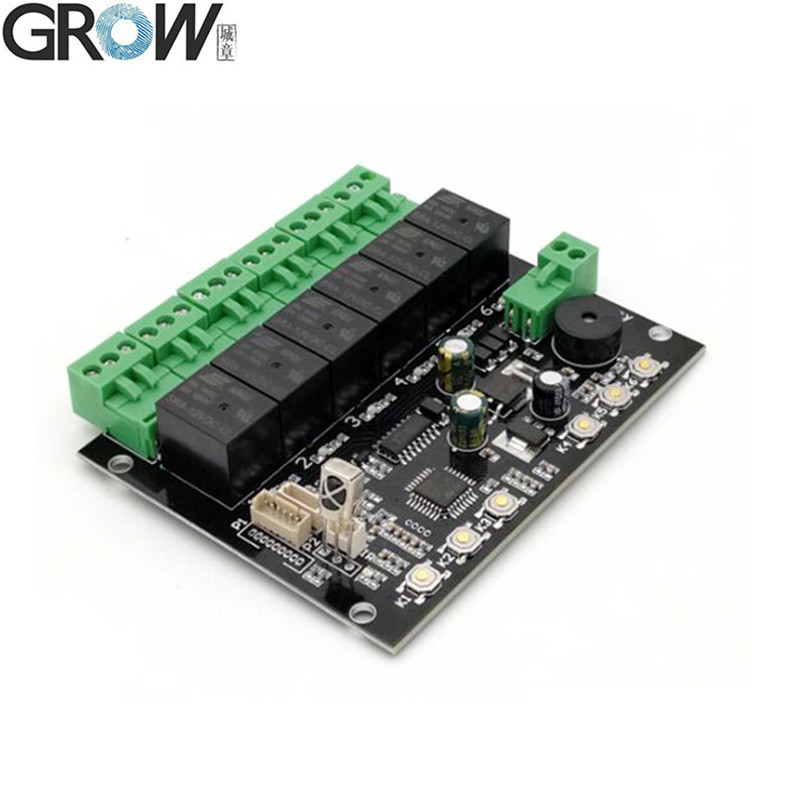

Grow K219-A+R502-F Planche de contrôle IR d'empreintes digitales à relais multiples programmable

Paramètres techniques

L'alimentation électrique: DC12V

Le débit de sortie: Relais ((Max. courant: 10A)

Capacité des empreintes digitales:120 pièces ((20 empreintes digitales par position du relais)

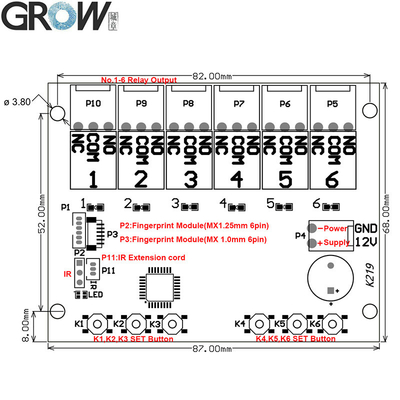

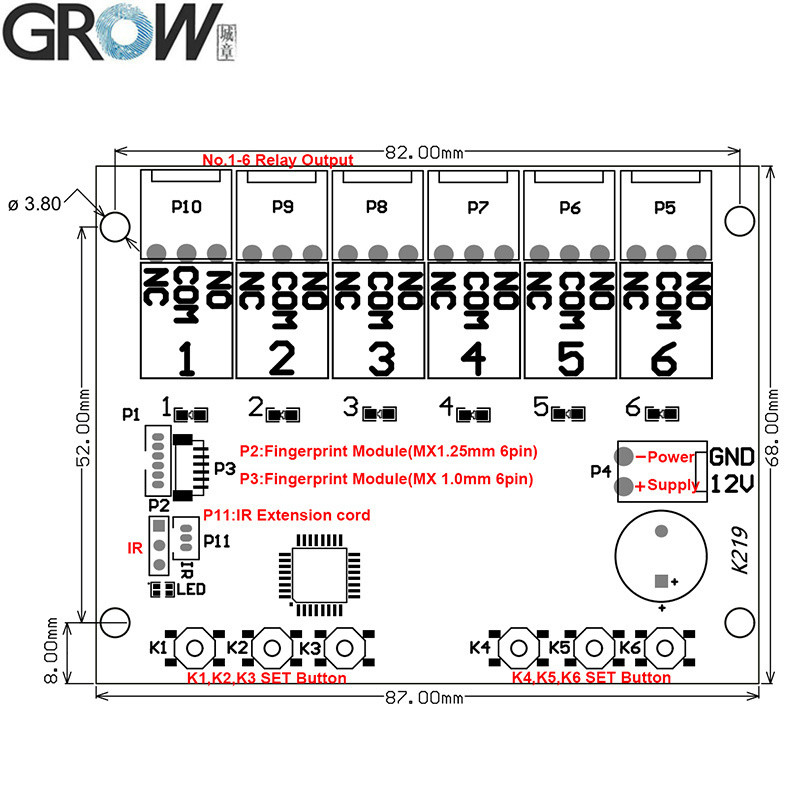

Le bouton SET K1-K6 correspond au relais n° 1-6.

Gestion de la carte de contrôle:empreinte digitale, télécommande (IR)
(Avant le fonctionnement, il est nécessaire de se réveiller en veille.


Fonction
1Prenez six boutons.
2J' ai six relais.
3Un bouton SET contrôle un relais.
4Chaque relais peut stocker 20 pièces d'empreintes digitales, un total de 120 pièces.
5La même empreinte peut être ouverte avec différents relais en même temps.

6. Utilisez le bouton SET pourRégistreDes empreintes digitales dans des relais différents
7. Utilisez le bouton SET pourSupprimer un seulL'empreinte digitale de la position du relais
8. Utilisez le bouton SET pourSupprimer toutL'empreinte digitale de la position du relais
9Je l' ai.AdministratifMot de passe
10. Utilisez la télécommande pourRégistreDes empreintes digitales à un relais différent
11. Utilisez la télécommande pourSupprimer un seulL'empreinte digitale de la position du relais
12. Utilisez la télécommande pourSupprimer toutL'empreinte digitale de la position du relais
13. Utilisez la télécommande pourAjustez le temps deDifférents relais (0,5s-99s)



Instructions d'opération

1. Bouton de réglage:

1.1Impression digitale enregistrée:

Appuyez sur le bouton SET en peu de temps,l'indicateur bleu clignote rapidement signifie que le système est en état de registre, mettez le doigt dans la zone de collecte,le registre d'empreintes digitales réussit lorsque vous entendez de la musique.Les empreintes digitales peuvent être enregistrées en continu lorsque le système est en état de registre; si vous n'avez pas besoin d'ajouter d'autres empreintes digitales, attendez quelques secondes avant de sortir.
1.2Supprimer l' empreinte digitale:
1.2.1Supprimer les empreintes digitales de la position unique du relais:Appuyez longtemps sur le bouton SET correspondant,l'indicateur bleu clignote rapidement,entendez un long bip "Di", relâchez le doigt, l'indicateur de relais s'allume et écoutez de la musique,signifie que cet emplacement des empreintes digitales sont supprimés;
1.2.2Supprimez toutes les empreintes digitales de la position du relais ((Retourner à la valeur par défaut d'usine):Appuyez longtemps sur n'importe quel bouton SET pour entendre le bip long "Di" deux fois, toutes les lumières de l'indicateur allumées, signifie que l'opération d'initialisation a réussi, retour à l'état d'usine.



2La télécommande:

(Avant le fonctionnement, il est nécessaire de réveiller le module en veille.

Par défaut, mot de passe administratif: 123456 Longueur du mot de passe: 6 chiffres

2.1. Mot de passeUtilisation:Appuyez sur *Password. L'indicateur rouge éclairé signifie dans la programmation indiquée, la musique signifie opération réussie. Appuyez sur # pour sortir.

Le mot de passe administratif peut être utilisé pour les paramètres administratifs, pas pour le déverrouillage.

2.2. Le changement UnedadministratifLe mot de passe:Appuyez sur le bouton * mot de passe * 1 * nouveau mot de passe * nouveau mot de passe #

2.3.  RégistreImpression digitale de l' utilisateur:Appuyez sur le * Mot de passe * 2 * Position du relais ((01-06) #

La lumière de cet endroit s'allume, mettez le doigt dans la zone de collecte, enregistrer les empreintes digitales avec succès lorsque vous entendez de la musique.Les empreintes digitales peuvent être enregistrées en continu lorsque le système est en état de registre. Si les empreintes digitales sont pleines, il y aura un son d'avertissement "Di Di Di". (Remarque: lorsqu'un doigt est enregistré dans plusieurs positions de relais en même temps, le doigt peut ouvrir différents relais,et le temps d'intervalle est de 0.5 secondes)

2.4.  Supprimer l' empreinte digitale de l' utilisateur:Appuyez sur le * Mot de passe * 6 * Position du relais

La lumière dans cet emplacement s'allume et peut entendre de la musique, indiquant que l'empreinte digitale de la position du relais a été supprimé avec succès

2.5. Réglagele RélayTNom:Appuyez sur le mot de passe 5 position du relais 01- 06- heure 00- 99

(00 signifie 0,5s, 01 signifie 1s, 02 signifie 2s,...,99 signifie 99s)

2.6. Nettoyer le système etretourner àusinepar défaut:Appuyez sur le mot de passe.

Toutes les lumières sont allumées, indiquant que le nettoyage a été réussi et que le mode d'usine est de retour.
