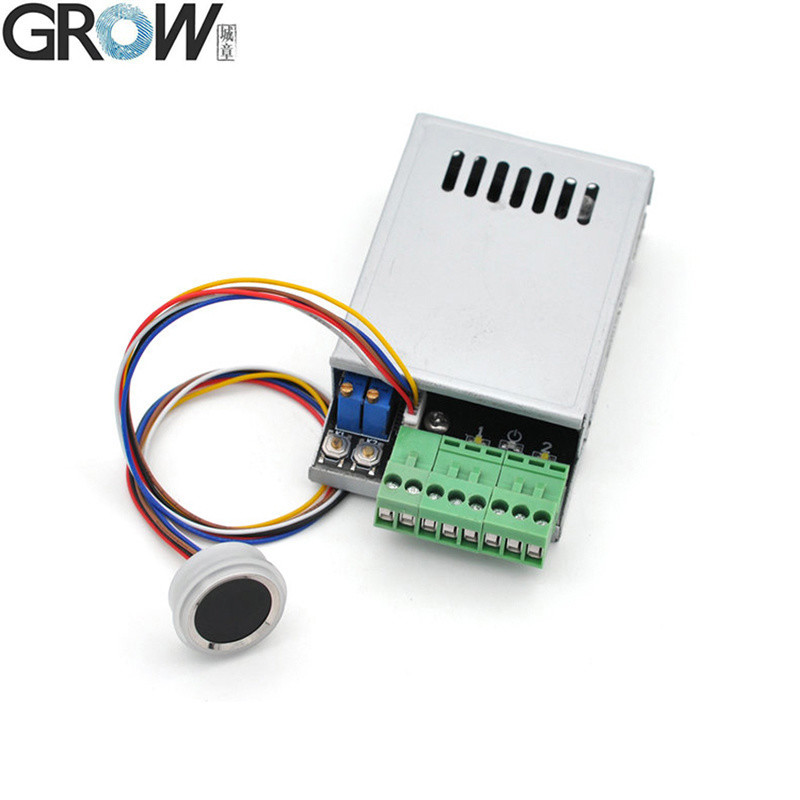

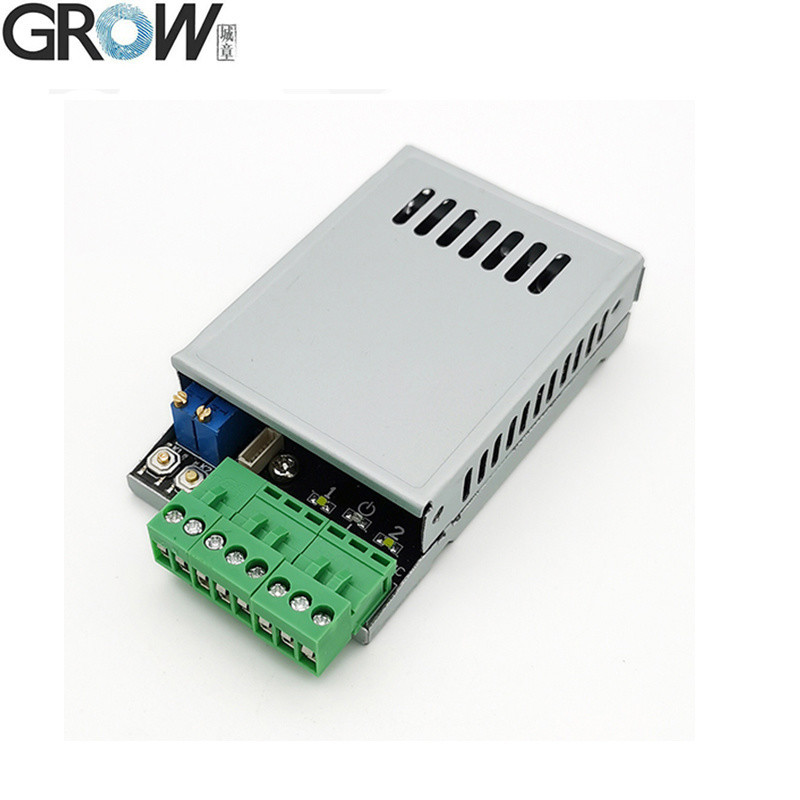

Aperçu > Produits> Tableau de contrôle des empreintes digitales> CROISSANCE K220+R502-F Deux relais DC10-24V Administrateur/Utilisateur Carte de contrôle d'empreintes digitales K220 + Module d'empreintes digitales étanche R502-F

CROISSANCE K220+R502-F Deux relais DC10-24V Administrateur/Utilisateur Carte de contrôle d'empreintes digitales K220 + Module d'empreintes digitales étanche R502-F

GROW K220+R502-F Two Relay DC10-24V Administrator/User K220 Fingerprint Control Board+R502-F Waterproof Small Fingerprint Module
GROW K220+R502-F Two Relay DC10-24V Administrator/User K220 Fingerprint Control Board+R502-F Waterproof Small Fingerprint Module
GROW K220+R502-F Two Relay DC10-24V Administrator/User K220 Fingerprint Control Board+R502-F Waterproof Small Fingerprint Module GROW K220+R502-F Two Relay DC10-24V Administrator/User K220 Fingerprint Control Board+R502-F Waterproof Small Fingerprint Module GROW K220+R502-F Two Relay DC10-24V Administrator/User K220 Fingerprint Control Board+R502-F Waterproof Small Fingerprint Module GROW K220+R502-F Two Relay DC10-24V Administrator/User K220 Fingerprint Control Board+R502-F Waterproof Small Fingerprint Module GROW K220+R502-F Two Relay DC10-24V Administrator/User K220 Fingerprint Control Board+R502-F Waterproof Small Fingerprint Module GROW K220+R502-F Two Relay DC10-24V Administrator/User K220 Fingerprint Control Board+R502-F Waterproof Small Fingerprint Module
Informations de base
Lieu d'origine: Chine
Certification: CE
Quantité de commande min: 1
Détails d'emballage: Cartonné
Délai de livraison: Temps de pointe: dans les 15 jours ouvrables Temps hors saison: dans les 15 jours ouvrables
Conditions de paiement: T/T, Paypal
Capacité d'approvisionnement: 5000
meilleur prix Contactez
Détail Infomation
Modèle N°.: R220+R502-F écran: Comme une image
Interface de communication: Résistance à la compression Capacité des empreintes digitales: 200
Énergie électrique: DC 10V à 24V Courant de veille: <10ma>
Produits: Le relais (courant maximal: 10 A) Colis de transport: paquet standard de carton d'exportation
Spécification: L'alimentation électrique: CC 10V-24V Marque: La croissance
Origine: Chine Code SH: 8471609000
Capacité d'approvisionnement: 5000 Service de voix: Pas de service vocal
Montres à vue: Sans horloge Couleur: Comme une image
Les échantillons: US$ 23,9 / pièce 1 pièce (Min.Order) Personnalisation: Disponible Une demande personnalisée
Shipping Cost: sur le coût de l'expédition et le délai de livraison estimé. Méthode de paiement: Paiement initial Paiement intégral
Monnaie: US$ Retours et remboursements: Vous pouvez demander un remboursement jusqu'à 30 jours après la réception des produits.

Description de produit

CROISSANCE K220+R502-F Deux relais DC10-24V Administrateur/Utilisateur Carte de contrôle d'empreintes digitales K220 + Module d'empreintes digitales étanche R502-F 0

Paramètres techniques

·Alimentation : DC10V--24V
·Sortie : Relais (Courant max. : 10A)
·Courant en mode veille :<10mA
·Capacité d'empreintes digitales : 300 pièces
·Durée du relais : 0,5 s-60 s ou plus de 60 s - En mode normalement ouvert - appuyer sur le doigt - relais ouvert, appuyer à nouveau - relais fermé

Instructions d'utilisation

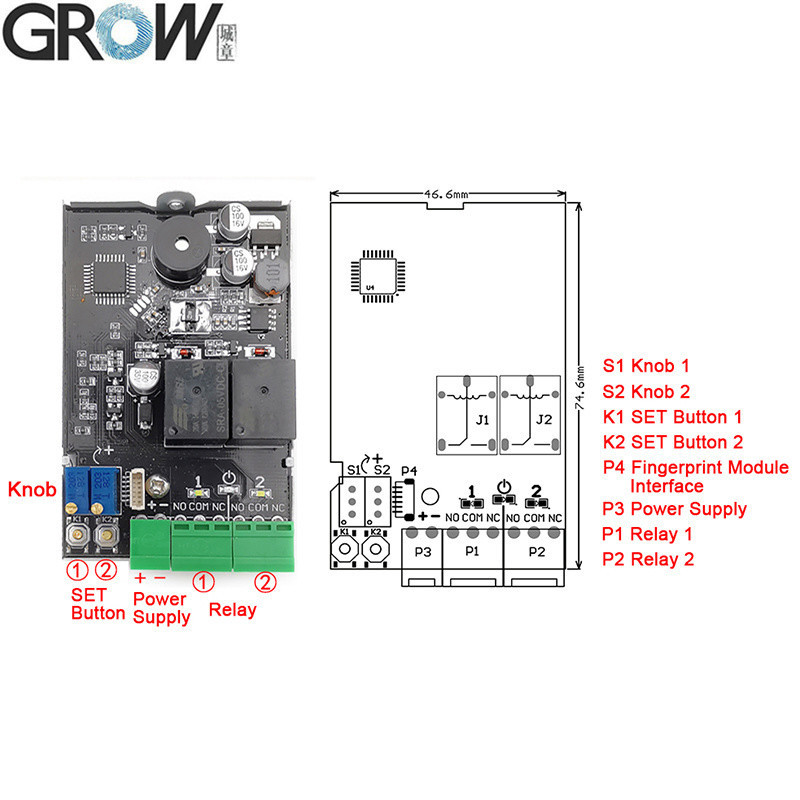

 1. Bouton SET (K1-K2)
1.1 Enregistrer l'empreinte digitale de l'administrateur : Appuyez brièvement sur le bouton SET, le système passe en mode d'enregistrement de l'administrateur et le voyant bleu clignote rapidement, placez le même doigt plusieurs fois dans la zone de collecte d'empreintes digitales jusqu'à ce que vous entendiez de la musique, ce qui signifie que l'enregistrement de l'empreinte digitale a réussi. L'empreinte digitale peut être enregistrée en continu. Si vous n'avez pas besoin d'ajouter d'empreinte digitale, attendez quelques secondes pour quitter.

1.2 Supprimer l'empreinte digitale :
1.2.1 Supprimer les empreintes digitales d'une seule position de relais : Appuyez longuement sur le bouton SET correspondant, le voyant bleu clignote rapidement, entendez un long bip « Di », relâchez le doigt, le voyant du relais s'allume et entendez de la musique, ce qui signifie que les empreintes digitales de l'administrateur et de l'utilisateur à cet emplacement sont supprimées ;
1.2.2 Supprimer toutes les empreintes digitales de la position du relais (Retour aux paramètres d'usine) : Appuyez longuement sur n'importe quel bouton SET pour entendre un long bip « Di » deux fois, relâchez le doigt, tous les voyants s'allument, ce qui signifie que l'opération d'initialisation a réussi, retour aux paramètres d'usine.

2. Enregistrer l'empreinte digitale de l'utilisateur : Appuyez sur l'empreinte digitale de l'administrateur pendant environ 10 secondes jusqu'à ce que vous entendiez la musique et que le voyant bleu clignote rapidement, ce qui signifie que vous pouvez ajouter l'empreinte digitale de l'utilisateur. Placez le même doigt de l'utilisateur plusieurs fois dans la zone de collecte d'empreintes digitales jusqu'à ce que vous entendiez de la musique, ce qui signifie que l'enregistrement de l'empreinte digitale a réussi. L'empreinte digitale peut être enregistrée en continu. Si vous n'avez pas besoin d'ajouter d'empreinte digitale, attendez quelques secondes pour quitter. (Remarque : L'emplacement de stockage de l'empreinte digitale de l'utilisateur dépend de l'emplacement de stockage de l'empreinte digitale de l'administrateur ; Si l'empreinte digitale de l'administrateur est stockée en n° 1 et n° 2 en même temps, l'empreinte digitale de l'utilisateur sera stockée en n° 1 par défaut.)

3. Supprimer l'empreinte digitale de l'utilisateur : Appuyez sur l'empreinte digitale de l'administrateur pendant environ 20 secondes jusqu'à ce que vous entendiez « Di- » et de la musique, ce qui signifie que les empreintes digitales de l'utilisateur à cet emplacement sont supprimées. (Remarque : L'emplacement de suppression de l'empreinte digitale de l'utilisateur dépend de l'emplacement de stockage de l'empreinte digitale de l'administrateur. Si l'empreinte digitale de l'administrateur est stockée en n° 1 et n° 2 en même temps, les empreintes digitales de l'utilisateur en n° 1 seront supprimées par défaut.)

4. Régler la durée du relais : Faites pivoter S1 ou S2 pour régler le temps de fermeture du relais de 0,5 à 60 secondes. Lorsque plus de 60 secondes, il sera en état normalement ouvert normalement fermé, le relais fonctionnera lorsque l'empreinte digitale passera, puis le relais se relâchera lorsque l'empreinte digitale passera à nouveau, le relais fonctionnera et se relâchera circulairement. Le relais est une sortie de contact, un signal de commutation, aucune sortie de tension.

5. Utilisation : Appuyez sur le doigt, le relais se ferme après le passage de l'empreinte digitale, et le temps de fermeture est déterminé par S1 ou S2.


Remarque :
1. Tous les voyants sont éteints en état de veille, et les voyants sont allumés en état de fonctionnement ;
2. Si vous souhaitez éteindre le voyant du module en mode normalement ouvert, appuyez longuement sur n'importe quel bouton SET pour entendre un long bip « Di » trois fois. Répétez cette action pour ouvrir.


K220 peut être utilisé avec les modules d'empreintes digitales R502-A, R502-AW, R502-F, R503

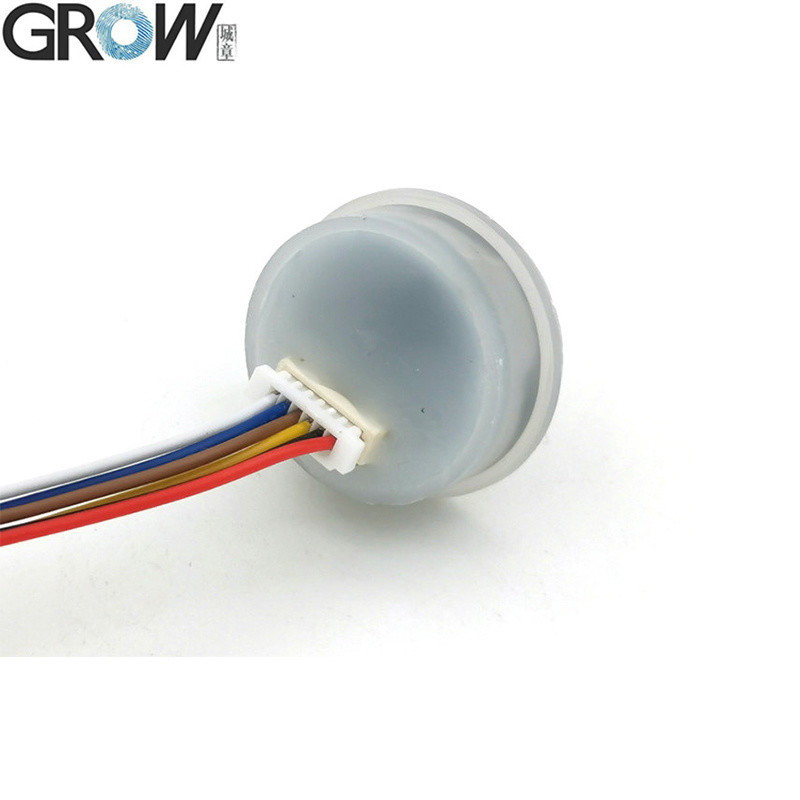

Spécifications de R502-F

Modèle R502-F
Type Module d'empreintes digitales capacitif
Interface UART (TTL)
Résolution 508 DPI
Tension CC 3,3 V
Capacité d'empreintes digitales 200
Tableau de détection 192*192 pixels
Courant de fonctionnement 20 mA
Courant de veille Tension de veille tactile typique : 3,3 V, courant moyen : 2 uA

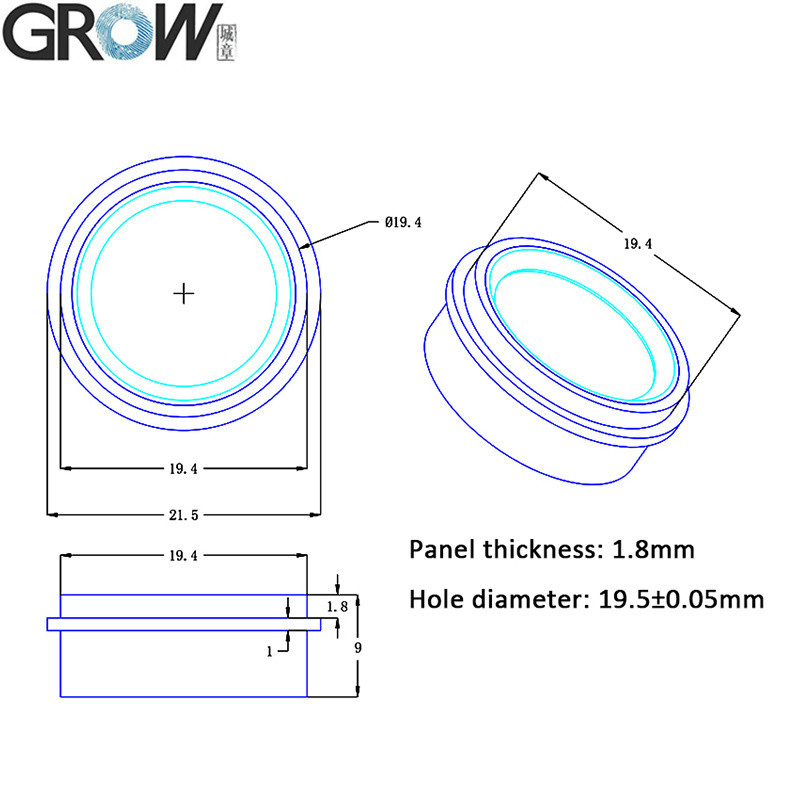

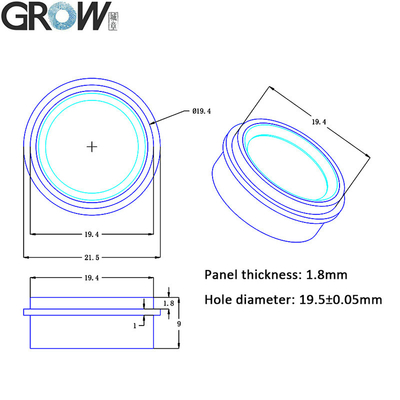

Taille externe du module d'empreintes digitales Diamètre 21,5 (mm)
Taille interne du module d'empreintes digitales Diamètre 19,5 (mm)
Hauteur du module d'empreintes digitales 9 (mm)
Zone de collecte effective Diamètre 15,5 (mm)
Connecteur SH1.0-6 broches
Contrôle LED OUI

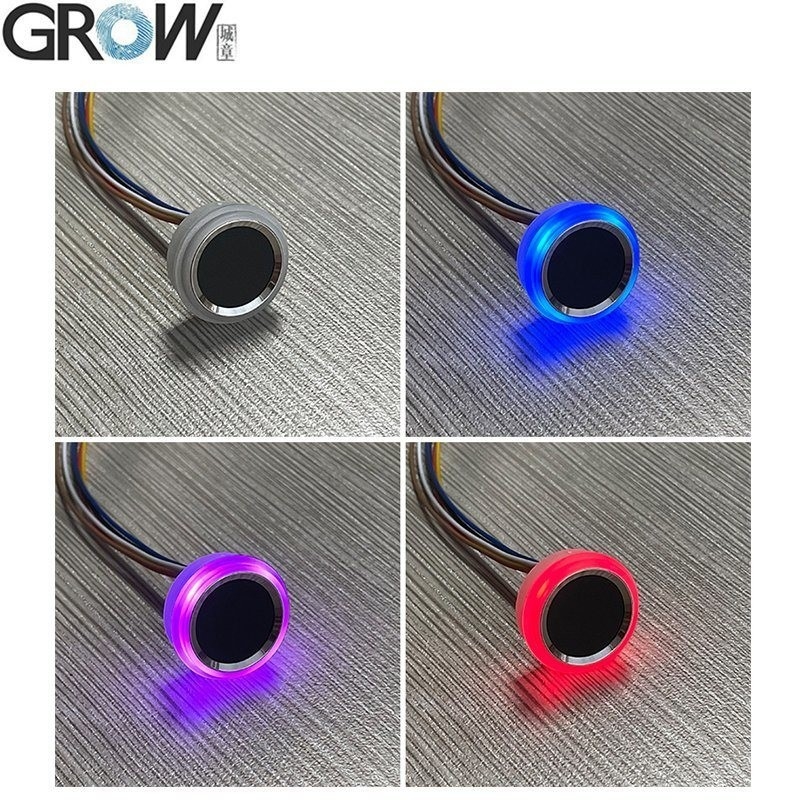

Couleur de la LED Bleu et rouge
Vitesse de numérisation < 0,2 seconde
Vitesse de vérification < 0,3 seconde
Méthode de correspondance 1:1 ; 1:N
FRR ≤1 %
FAR ≤0,001 %
Environnement de travail -20 °C ---60 °C
Humidité de travail 10-85 %
Capacité antistatique 15 KV
Intensité de résistance à l'abrasion 1 million de fois
Débit en bauds des communications (UART) : (9600 × N) bps où N = 1 ~ 12 (par défaut N = 6, soit 57600 bps)




Fichiers

·Fournir des fichiers SDK de référence gratuits pour Arduino, Android, .Net, Windows, etc.
·Fournir un manuel d'utilisation


Vidéo d'utilisation de K220 sur Youtube : https://youtu.be/YQXeH9AGbco

Si vous avez besoin de fichiers SDK, veuillez nous contacter.



CROISSANCE K220+R502-F Deux relais DC10-24V Administrateur/Utilisateur Carte de contrôle d'empreintes digitales K220 + Module d'empreintes digitales étanche R502-F 1
CROISSANCE K220+R502-F Deux relais DC10-24V Administrateur/Utilisateur Carte de contrôle d'empreintes digitales K220 + Module d'empreintes digitales étanche R502-F 2CROISSANCE K220+R502-F Deux relais DC10-24V Administrateur/Utilisateur Carte de contrôle d'empreintes digitales K220 + Module d'empreintes digitales étanche R502-F 3CROISSANCE K220+R502-F Deux relais DC10-24V Administrateur/Utilisateur Carte de contrôle d'empreintes digitales K220 + Module d'empreintes digitales étanche R502-F 4
CROISSANCE K220+R502-F Deux relais DC10-24V Administrateur/Utilisateur Carte de contrôle d'empreintes digitales K220 + Module d'empreintes digitales étanche R502-F 5CROISSANCE K220+R502-F Deux relais DC10-24V Administrateur/Utilisateur Carte de contrôle d'empreintes digitales K220 + Module d'empreintes digitales étanche R502-F 6CROISSANCE K220+R502-F Deux relais DC10-24V Administrateur/Utilisateur Carte de contrôle d'empreintes digitales K220 + Module d'empreintes digitales étanche R502-F 7
CROISSANCE K220+R502-F Deux relais DC10-24V Administrateur/Utilisateur Carte de contrôle d'empreintes digitales K220 + Module d'empreintes digitales étanche R502-F 8CROISSANCE K220+R502-F Deux relais DC10-24V Administrateur/Utilisateur Carte de contrôle d'empreintes digitales K220 + Module d'empreintes digitales étanche R502-F 9CROISSANCE K220+R502-F Deux relais DC10-24V Administrateur/Utilisateur Carte de contrôle d'empreintes digitales K220 + Module d'empreintes digitales étanche R502-F 10
CROISSANCE K220+R502-F Deux relais DC10-24V Administrateur/Utilisateur Carte de contrôle d'empreintes digitales K220 + Module d'empreintes digitales étanche R502-F 11
